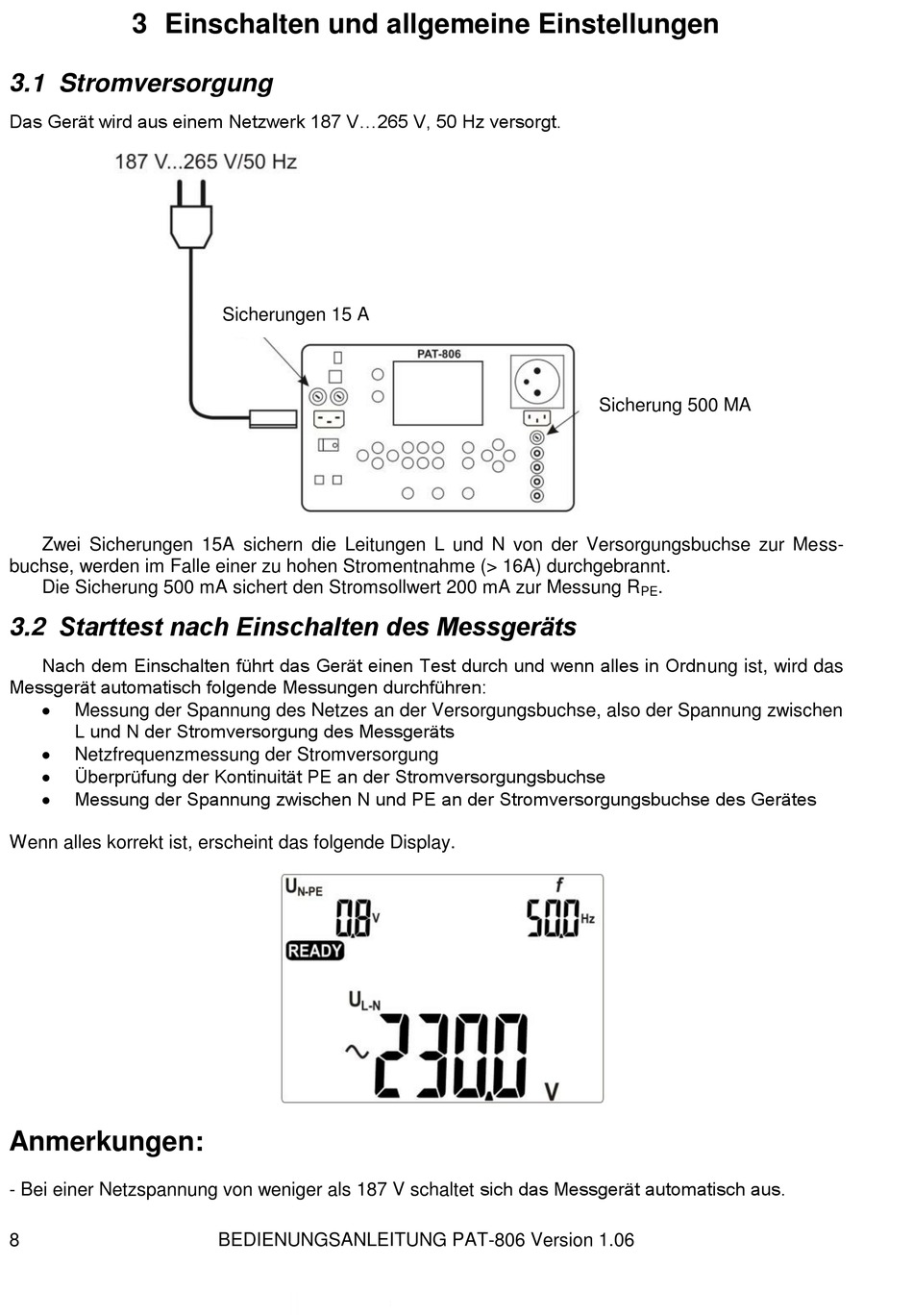

3 Einschalten und allgemeine Einstellungen

3.1 Stromversorgung

Das Gerät wird aus einem Netzwerk 187 V...265 V, 50 Hz versorgt.
Zwei Sicherungen 15A sichern die Leitungen L und N von der Versorgungsbuchse zur Mess-
buchse, werden im Falle einer zu hohen Stromentnahme (> 16A) durchgebrannt.
Die Sicherung 500 mA sichert den Stromsollwert 200 mA zur Messung R
3.2 Starttest nach Einschalten des Messgeräts
Nach dem Einschalten führt das Gerät einen Test durch und wenn alles in Ordnung ist, wird das
Messgerät automatisch folgende Messungen durchführen:

Messung der Spannung des Netzes an der Versorgungsbuchse, also der Spannung zwischen
L und N der Stromversorgung des Messgeräts

Netzfrequenzmessung der Stromversorgung

Überprüfung der Kontinuität PE an der Stromversorgungsbuchse

Messung der Spannung zwischen N und PE an der Stromversorgungsbuchse des Gerätes
Wenn alles korrekt ist, erscheint das folgende Display.
Anmerkungen:
- Bei einer Netzspannung von weniger als 187 V schaltet sich das Messgerät automatisch aus.
8
Sicherungen 15 A
BEDIENUNGSANLEITUNG PAT-806 Version 1.06
Sicherung 500 MA
.
PE
