 Retire las piezas de plástico.
 Retire los labios de aspiración.
 Introduzca los labios de aspiración nue-
vos.
 Coloque las piezas de plástico.
 Atornille y apriete los mangos en estre-
lla.

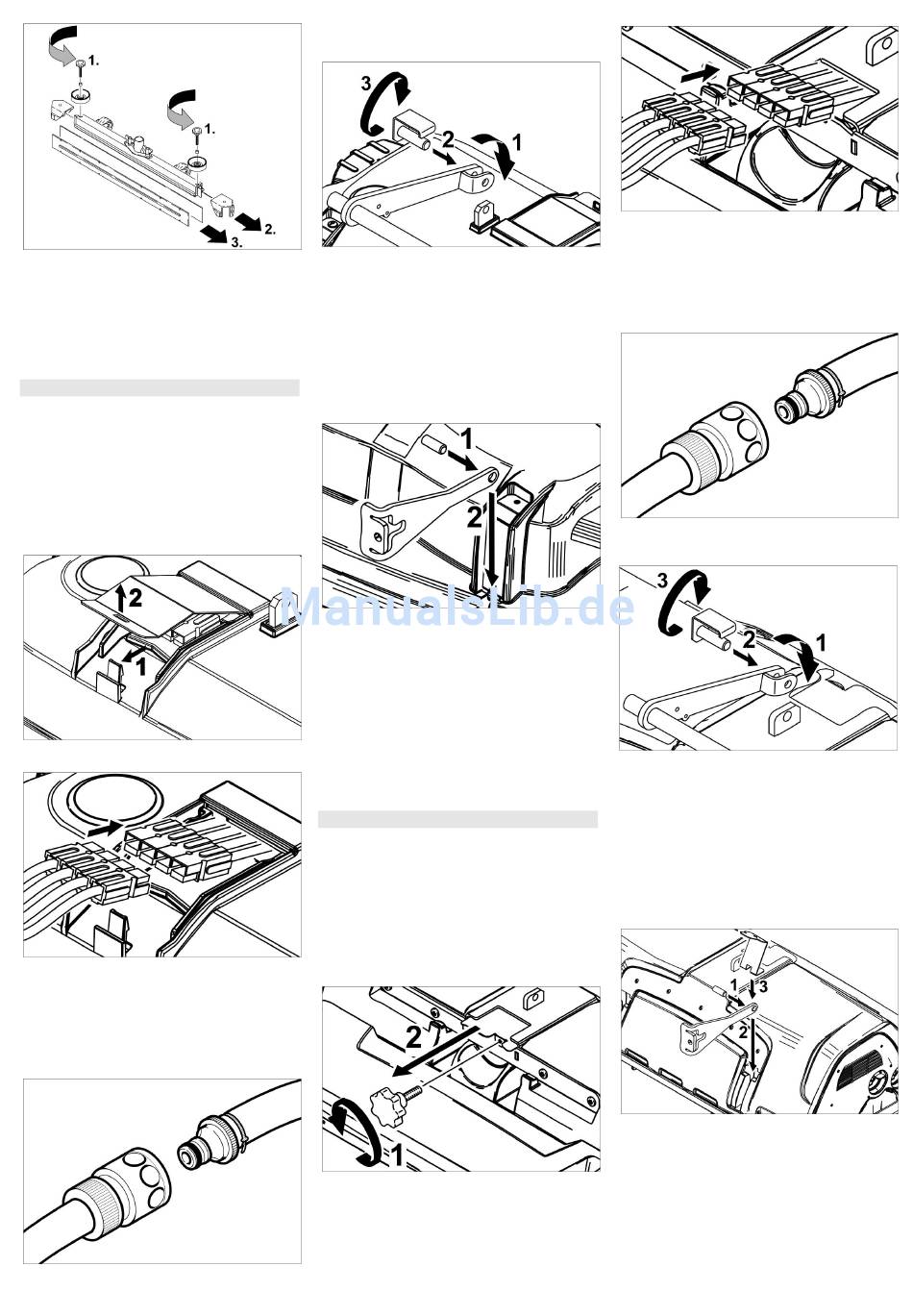

Instalar un cabezal de limpieza D
 Elevar el soporte del cabezal de limpie-
za (véase el capítulo "Intelligent Key
gris/.../cambio de forma de cepillo".
 Empujar el cabezal de limpieza por de-
bajo del aparato para que la manguera
apunte hacia atrás.
Empujar sólo la mitad del cabezal de
limpieza tras el aparato.
 Retirar la tapa del cabezal de limpieza.
 Conectar el cable de alimentación del
cabezal de limpieza con el aparato (de-
ben coincidir los mismos colores).
 Colocar la tapa y encajarla.
 Empujar el cabezal de limpieza centra-
do por debajo del aparato.
 Unir el acoplamiento del cabezal de lim-
pieza con la manguera del aparato
 Colocar la lengüeta del medio del cabe-
zal de limpieza en la horquilla de la pa-
lanca.
 Colocar el soporte del cabezal de lim-
pieza de forma que los orificios coinci-
dan en la palanca y el cabezal de lim-
pieza.
 Meter el perno de anclaje por los orifi-
cios y bajar la chapa de seguridad.
 Introducir la clavija del cilindro en el
agujero de la barra de tracción.
 Empujar por las guías totalmente hacia
abajo la barra de tracción con la clavija
en el cabezal de limpieza.
 Introducir la chapa de protección en las
guías y encajarla.
 Repetir el procedimiento con la parte
contraria de la barra de tracción.
 Insertar una Intelligent Key gris.
 Ajustar el tipo de cepillo "Disk".
Instalar un cabezal de limpieza R
 Elevar el soporte del cabezal de limpie-
za (véase el capítulo "Intelligent Key
gris/.../cambio de forma de cepillo".
 Empujar el cabezal de limpieza por de-
bajo del aparato para que la manguera
apunte hacia atrás.
Empujar sólo la mitad del cabezal de
limpieza tras el aparato.
 Desenroscar el mango de estrella y qui-
tar la tapa.
9
-
ES
 Conectar el cable de alimentación del
cabezal de limpieza con el aparato (de-
ben coincidir los mismos colores).
 Introducir la tapa y atornillar con fuerza.
 Empujar el cabezal de limpieza centra-
do por debajo del aparato.
 Unir el acoplamiento del cabezal de lim-
pieza con la manguera del aparato
 Colocar la lengüeta del medio del cabe-
zal de limpieza en la horquilla de la pa-
lanca.
 Colocar el soporte del cabezal de lim-
pieza de forma que los orificios coinci-
dan en la palanca y el cabezal de lim-
pieza.
 Meter el perno de anclaje por los orifi-
cios y bajar la chapa de seguridad.
 Introducir la clavija del cilindro en el
agujero de la barra de tracción.
 Empujar y encajar totalmente hacia
abajo la barra de tracción con la clavija
en el cabezal de limpieza.
 Repetir el procedimiento con la parte
contraria de la barra de tracción.
 Insertar una Intelligent Key gris.
 Ajustar el tipo de cepillo "Brush".
