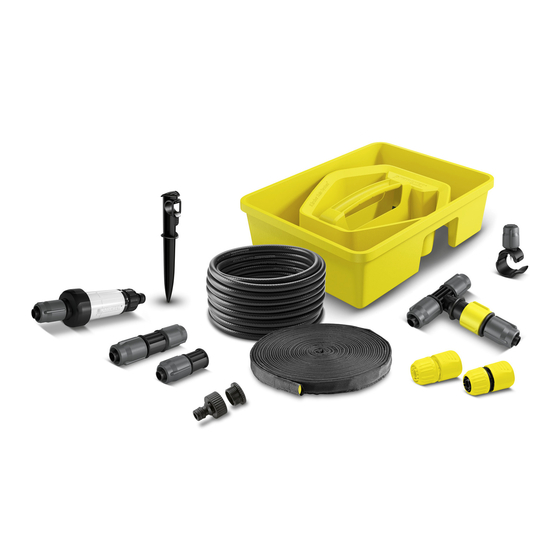

RAIN SYSTEM® – SCHNELL UND EINFACH VERLEGT. Jetzt kann es losgehen: Mit dieser hilfreichen Aufbauanleitung zeigen wir Ihnen Schritt für Schritt, wie Sie Ihr individuelles Kärcher Rain System® mühelos selbst verlegen – damit Sie in Zukunft einen individuell bewässerten Garten genießen können.
Sie diesen bis zur Bewässerungsfläche. Danach verbinden Sie die Eingangs- seite des Filters (je nach Bedarf mit einem Druckminderer) mit der Schlauchkupplung und schließen die Ausgangsseite an den Kärcher Rain System®-Schlauch an. Optional können Sie eine Bewässerungssteuerung wie z. B. den SensoTimer ST 6 am Wasserhahn vorschalten.
4. TROPF- UND SPRÜHMANSCHETTEN ANBRINGEN Dank der Manschette mit integrierter Nadel bringen Sie Tropfer und/oder Sprüher ganz einfach an den gewünschten Positionen entlang des Kärcher Rain System®-Schlauchs an: 1. Durchbohren Sie den Schlauch mit der Nadel. 2. Schließen Sie die Manschette.
AUFBAUANLEITUNG KÄRCHER RAIN SYSTEM® 5. FIXIEREN UND ENDSTÜCKE MONTIEREN Fixieren Sie abschließend die Schläuche mit Erdspießen in der Erde und bringen Sie die Endstücke zum Verschluss an den Schlauchenden an.
INSTALLATION ZUSÄTZLICHER TEILE DICHTMANSCHETTE Mit Dichtmanschetten lassen sich durch die Tropf- und Sprühmanschetten entstandene Manschettenlöcher wieder verschließen. DRUCKMINDERER MIT FILTER Bringen Sie den Druckminderer mit der Ausgangsseite am Kärcher Rain System®-Schlauch an.
INSTALLATION DES TOPFBEWÄSSERUNGSSETS MANSCHETTEN FÜR VERBINDUNGSSCHLAUCH Verbinden Sie den Verbindungsschlauch (4 mm) und den Kärcher Rain System®-Schlauch per Manschette miteinander. T-STÜCK Die Schlauchenden der Verbindungsschläuche können über das T-Stück miteinander verbunden werden.
Seite 7
INSTALLATION DES TOPFBEWÄSSERUNGSSETS TROPFER Bringen Sie den Tropfer am Verbindungsschlauch an und stellen Sie die Wassermenge individuell durch Drehen am Düsenkopf (von min/max 0–10 l/h) ein. ENDSTÜCK Zum Verschließen der Schlauchenden bringen Sie das Endstück an diesem an.
