Sony SU-WL450 Installationsinformationen Seite 332

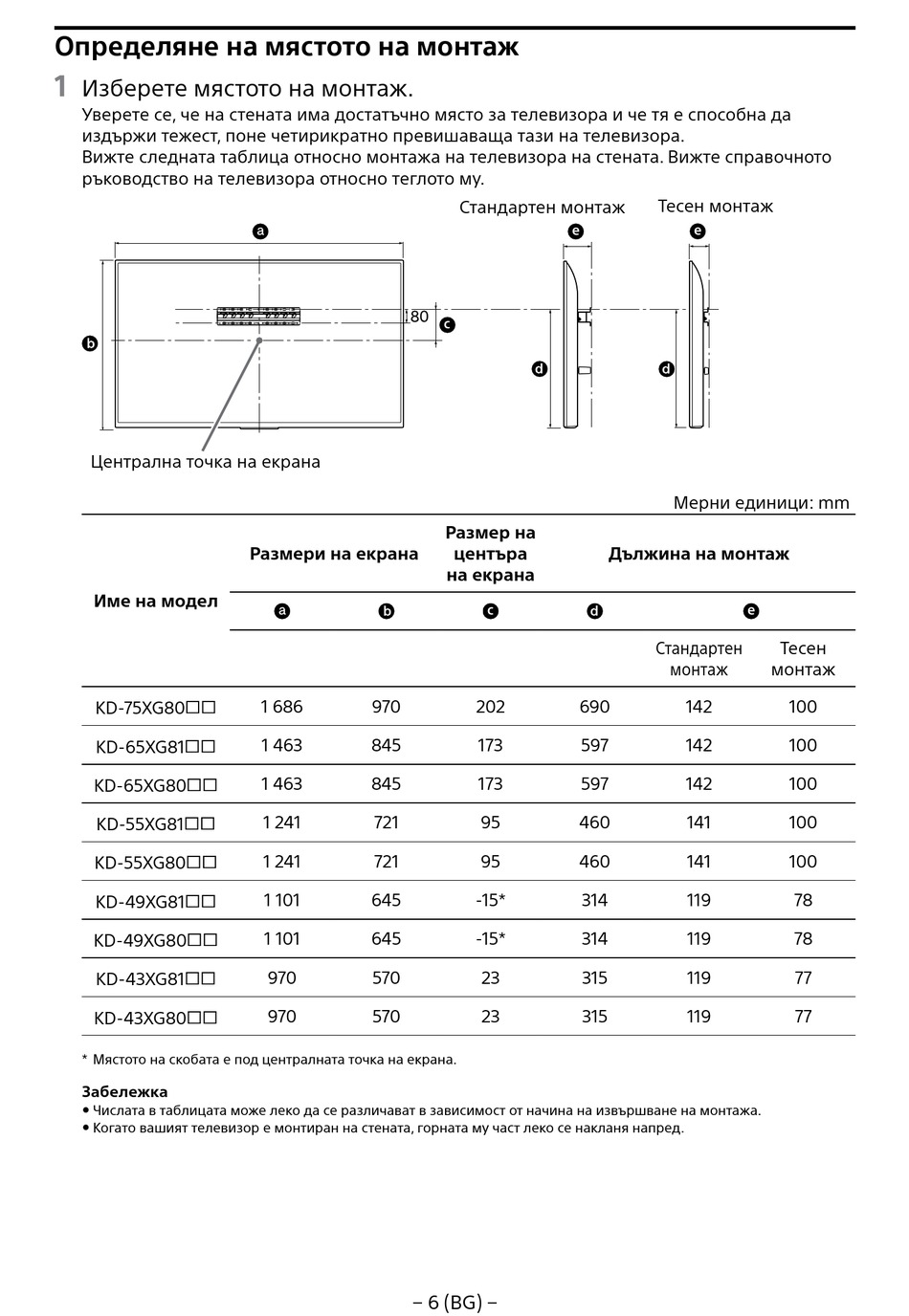

Определяне на мястото на монтаж
1
Изберете мястото на монтаж.
Уверете се, че на стената има достатъчно място за телевизора и че тя е способна да
издържи тежест, поне четирикратно превишаваща тази на телевизора.
Вижте следната таблица относно монтажа на телевизора на стената. Вижте справочното
ръководство на телевизора относно теглото му.
Централна точка на екрана
Име на модел
KD-75XG80
KD-65XG81
KD-65XG80
KD-55XG81
KD-55XG80
KD-49XG81
KD-49XG80
KD-43XG81
KD-43XG80
* Мястото на скобата е под централната точка на екрана.
Забележка
 Числата в таблицата може леко да се различават в зависимост от начина на извършване на монтажа.
 Когато вашият телевизор е монтиран на стената, горната му част леко се накланя напред.
Размери на екрана
1 686 970
1 463 845
1 463 845
1 241 721
1 241 721
1 101 645
1 101 645
970 570
970 570
− 6 (BG) −
Стандартен монтаж
Размер на
центъра Дължина на монтаж
на екрана
202 690
173 597
173 597
95 460
95 460
-15* 314
-15* 314
23 315
23 315
Тесен монтаж
Мерни единици: mm
Стандартен Тесен
монтаж монтаж
142 100
142 100
142 100
141 100
141 100
119 78
119 78
119 77
119 77
