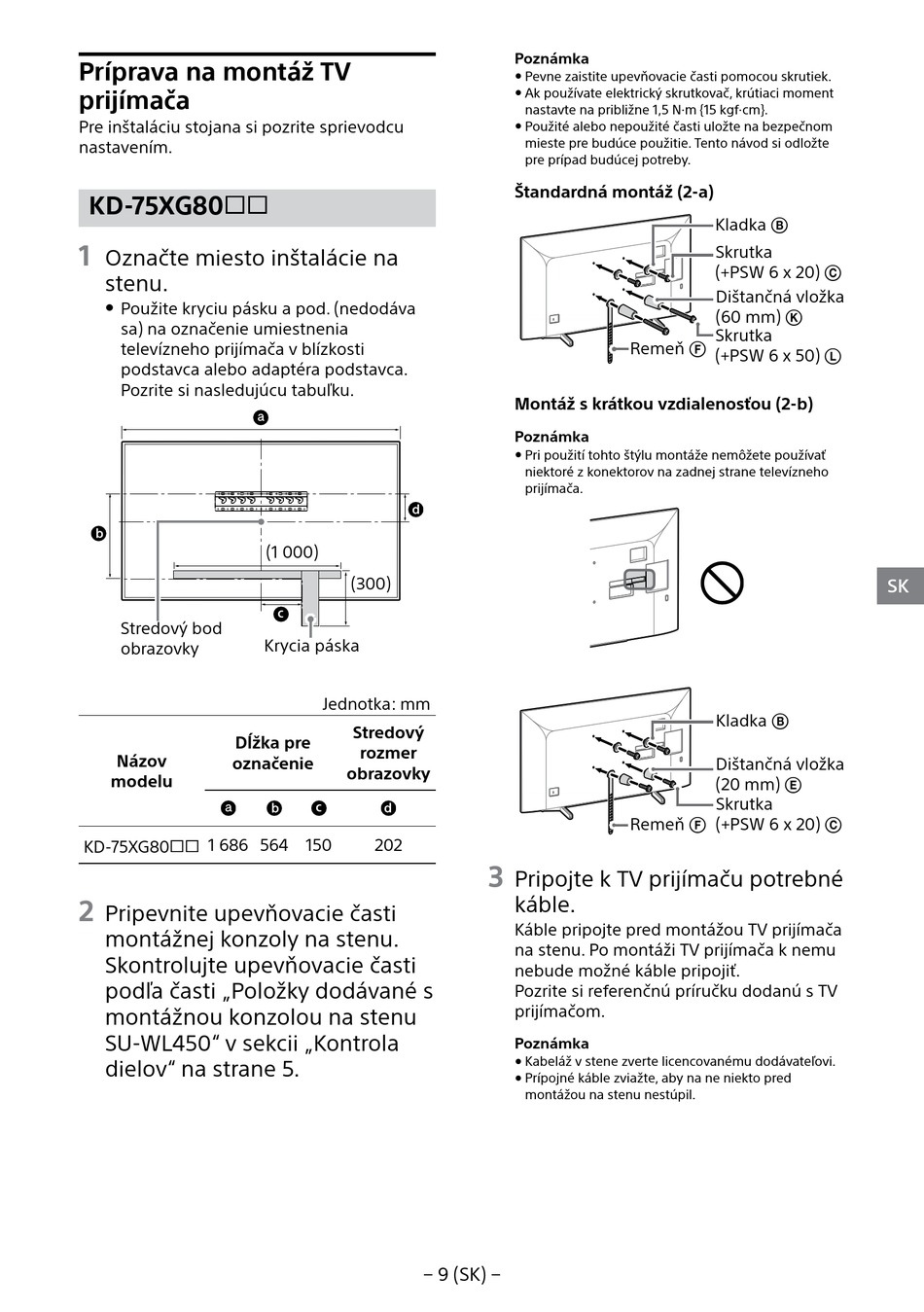

Príprava na montáž TV
prijímača
Pre inštaláciu stojana si pozrite sprievodcu
nastavením.
KD-75XG80
1
Označte miesto inštalácie na
stenu.
 Použite kryciu pásku a pod. (nedodáva
sa) na označenie umiestnenia
televízneho prijímača v blízkosti
podstavca alebo adaptéra podstavca.
Pozrite si nasledujúcu tabuľku.
Stredový bod
obrazovky
Dĺžka pre
Názov
označenie
modelu
KD-75XG80 1 686 564 150
2
Pripevnite upevňovacie časti
montážnej konzoly na stenu.
Skontrolujte upevňovacie časti
podľa časti „Položky dodávané s
montážnou konzolou na stenu
SU-WL450" v sekcii „Kontrola
dielov" na strane 5.
(1 000)
(300)
Krycia páska
Jednotka: mm
Stredový
rozmer
obrazovky
202
− 9 (SK) −
Poznámka
 Pevne zaistite upevňovacie časti pomocou skrutiek.
 Ak používate elektrický skrutkovač, krútiaci moment
nastavte na približne 1,5 N·m {15 kgf·cm}.
 Použité alebo nepoužité časti uložte na bezpečnom
mieste pre budúce použitie. Tento návod si odložte
pre prípad budúcej potreby.
Štandardná montáž (2-a)
Remeň 
Montáž s krátkou vzdialenosťou (2-b)
Poznámka
 Pri použití tohto štýlu montáže nemôžete používať
niektoré z konektorov na zadnej strane televízneho
prijímača.
Remeň 
3
Pripojte k TV prijímaču potrebné
káble.
Káble pripojte pred montážou TV prijímača
na stenu. Po montáži TV prijímača k nemu
nebude možné káble pripojiť.
Pozrite si referenčnú príručku dodanú s TV
prijímačom.
Poznámka
 Kabeláž v stene zverte licencovanému dodávateľovi.
 Prípojné káble zviažte, aby na ne niekto pred
montážou na stenu nestúpil.
Kladka 
Skrutka
(+PSW 6 x 20) 
Dištančná vložka
(60 mm) 
Skrutka
(+PSW 6 x 50) 
SK
Kladka 
Dištančná vložka
(20 mm) 
Skrutka
(+PSW 6 x 20) 
