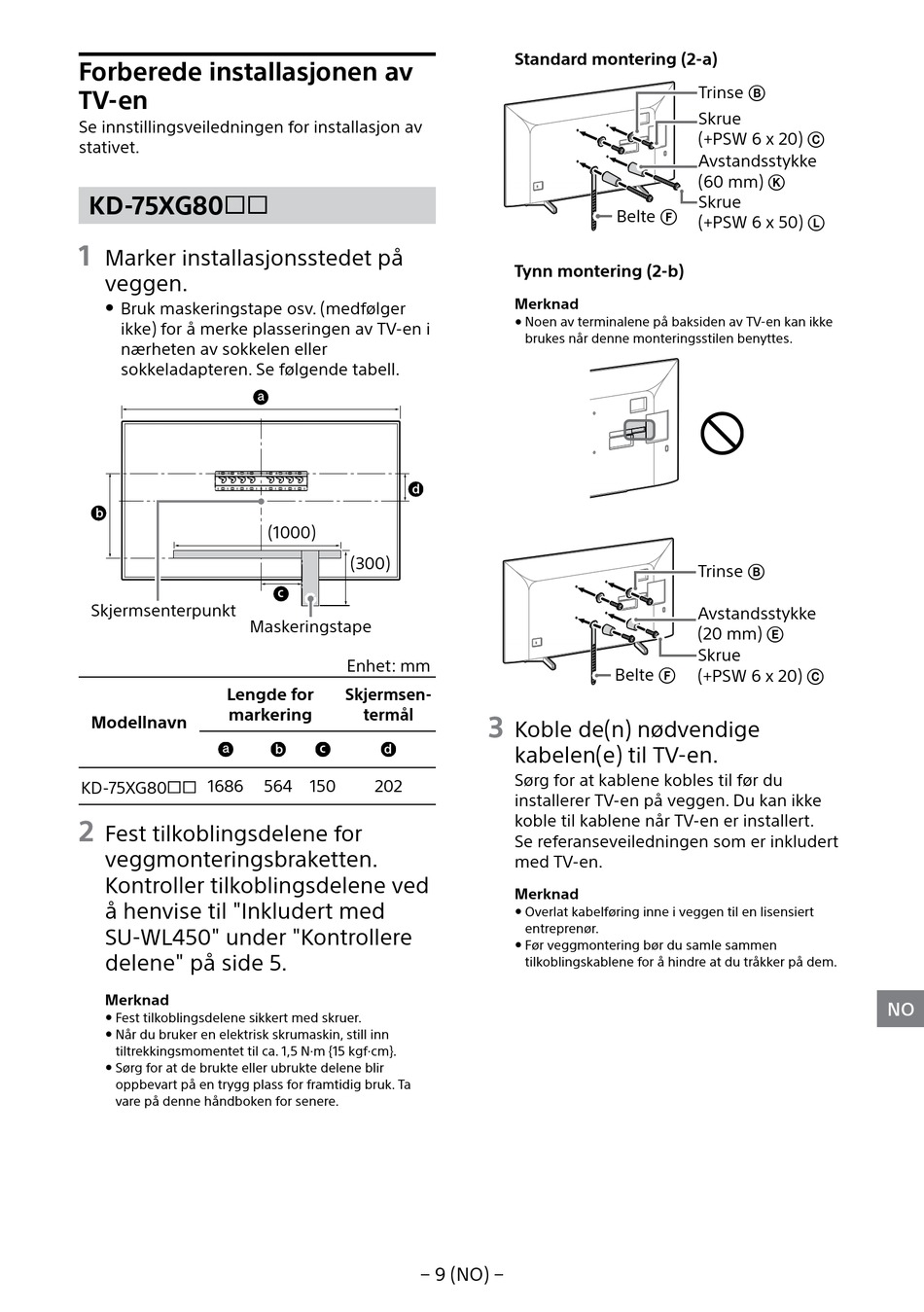

Forberede installasjonen av
TV-en
Se innstillingsveiledningen for installasjon av
stativet.
KD-75XG80
1
Marker installasjonsstedet på
veggen.
 Bruk maskeringstape osv. (medfølger
ikke) for å merke plasseringen av TV-en i
nærheten av sokkelen eller
sokkeladapteren. Se følgende tabell.
Skjermsenterpunkt
Maskeringstape
Lengde for
markering
Modellnavn
KD-75XG80 1686
2
Fest tilkoblingsdelene for
veggmonteringsbraketten.
Kontroller tilkoblingsdelene ved
å henvise til "Inkludert med
SU-WL450" under "Kontrollere
delene" på side 5.
Merknad
 Fest tilkoblingsdelene sikkert med skruer.
 Når du bruker en elektrisk skrumaskin, still inn
tiltrekkingsmomentet til ca. 1,5 N·m {15 kgf·cm}.
 Sørg for at de brukte eller ubrukte delene blir
oppbevart på en trygg plass for framtidig bruk. Ta
vare på denne håndboken for senere.
(1000)
(300)
Enhet: mm
Skjermsen-
termål
564 150 202
− 9 (NO) −
Standard montering (2-a)
Belte 
Tynn montering (2-b)
Merknad
 Noen av terminalene på baksiden av TV-en kan ikke
brukes når denne monteringsstilen benyttes.
Belte 
3
Koble de(n) nødvendige
kabelen(e) til TV-en.
Sørg for at kablene kobles til før du
installerer TV-en på veggen. Du kan ikke
koble til kablene når TV-en er installert.
Se referanseveiledningen som er inkludert
med TV-en.
Merknad
 Overlat kabelføring inne i veggen til en lisensiert
entreprenør.
 Før veggmontering bør du samle sammen
tilkoblingskablene for å hindre at du tråkker på dem.
Trinse 
Skrue
(+PSW 6 x 20) 
Avstandsstykke
(60 mm) 
Skrue
(+PSW 6 x 50) 
Trinse 
Avstandsstykke
(20 mm) 
Skrue
(+PSW 6 x 20) 
NO
