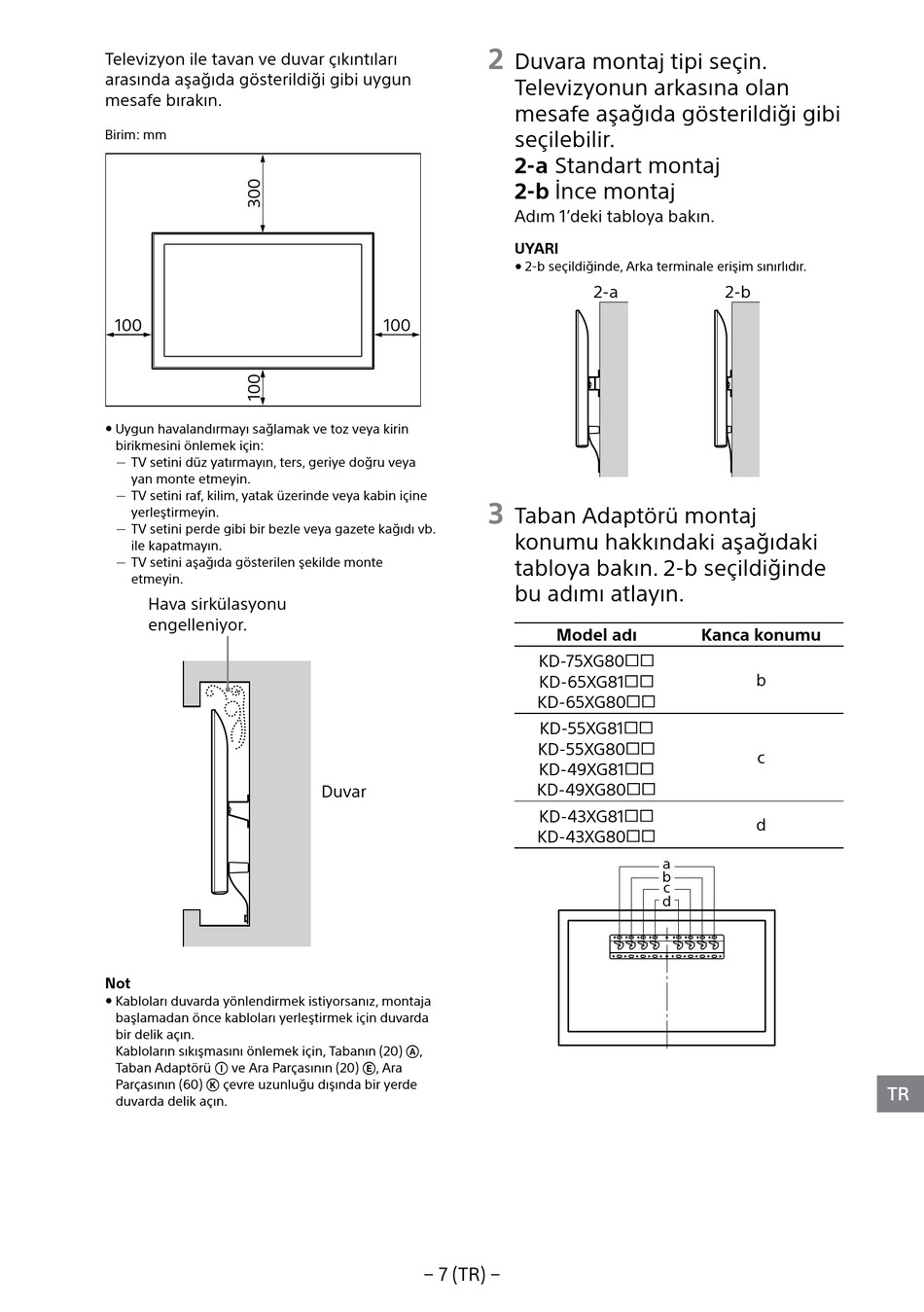

Televizyon ile tavan ve duvar çıkıntıları
arasında aşağıda gösterildiği gibi uygun
mesafe bırakın.
Birim: mm
100
Uygun havalandırmayı sağlamak ve toz veya kirin
birikmesini önlemek için:
ˋ TV setini düz yatırmayın, ters, geriye doğru veya
yan monte etmeyin.
ˋ TV setini raf, kilim, yatak üzerinde veya kabin içine
yerleştirmeyin.
ˋ TV setini perde gibi bir bezle veya gazete kağıdı vb.
ile kapatmayın.
ˋ TV setini aşağıda gösterilen şekilde monte
etmeyin.
Hava sirkülasyonu
engelleniyor.
Not
Kabloları duvarda yönlendirmek istiyorsanız, montaja
başlamadan önce kabloları yerleştirmek için duvarda
bir delik açın.
Kabloların sıkışmasını önlemek için, Tabanın (20) ,
Taban Adaptörü ve Ara Parçasının (20) , Ara
Parçasının (60) çevre uzunluğu dışında bir yerde
duvarda delik açın.
2
100
3
Duvar
− 7 (TR) −
Duvara montaj tipi seçin.
Televizyonun arkasına olan
mesafe aşağıda gösterildiği gibi
seçilebilir.
2-a Standart montaj
2-b İnce montaj
Adım 1'deki tabloya bakın.
UYARI
2-b seçildiğinde, Arka terminale erişim sınırlıdır.
2-a
Taban Adaptörü montaj
konumu hakkındaki aşağıdaki
tabloya bakın. 2-b seçildiğinde
bu adımı atlayın.
Model adı
KD-75XG80
KD-65XG81
KD-65XG80
KD-55XG81
KD-55XG80
KD-49XG81
KD-49XG80
KD-43XG81
KD-43XG80
a
b
c
d
2-b
Kanca konumu
b
c
d
TR
