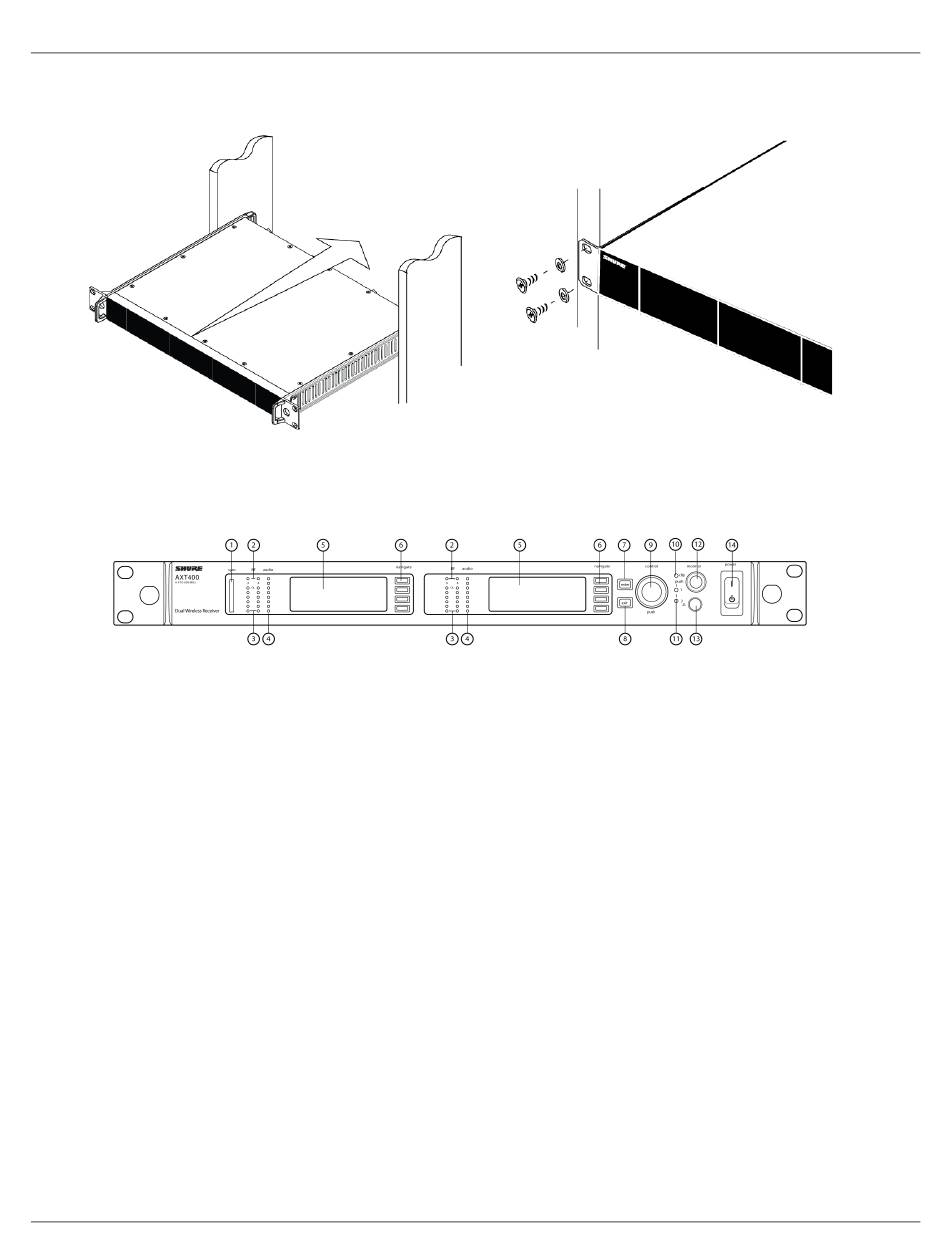

ACHTUNG: Um Verletzungen vorzubeugen, muss dieses Gerät sicher am Rack befestigt werden.
Vorderseite
① Sync – Infrarot (IR)-Anschluss
Infrarot (IR)-Anschluss. Zum Senden von Parameter-Voreinstellungen (Infrarot-Voreinstellung) an einen Sender und zum
Verknüpfen von Sender und Empfänger mit dem gleichen Kanal.
② Squelch-LEDs
◦
Blau (Ein) = Sendersignal erfasst
◦
Aus = kein Signal oder Rauschsperre aktiv aufgrund schlechten Empfangs oder mangelnder Pilottonsteuerung
③ HF-LEDs
Zeigen die HF-Signalstärke vom Sender an.
◦
Gelb (1–5) = –90 bis –70 dBm in Schritten von 5 dBm
◦
Rot = HF-Übersteuerung
④ Audio-LEDs
Zeigen die Audiosignalstärke vom Sender an.
◦
Grün = Signal vorhanden
◦
Gelb = normaler Spitzenwert
◦
Rot = übersteuert
