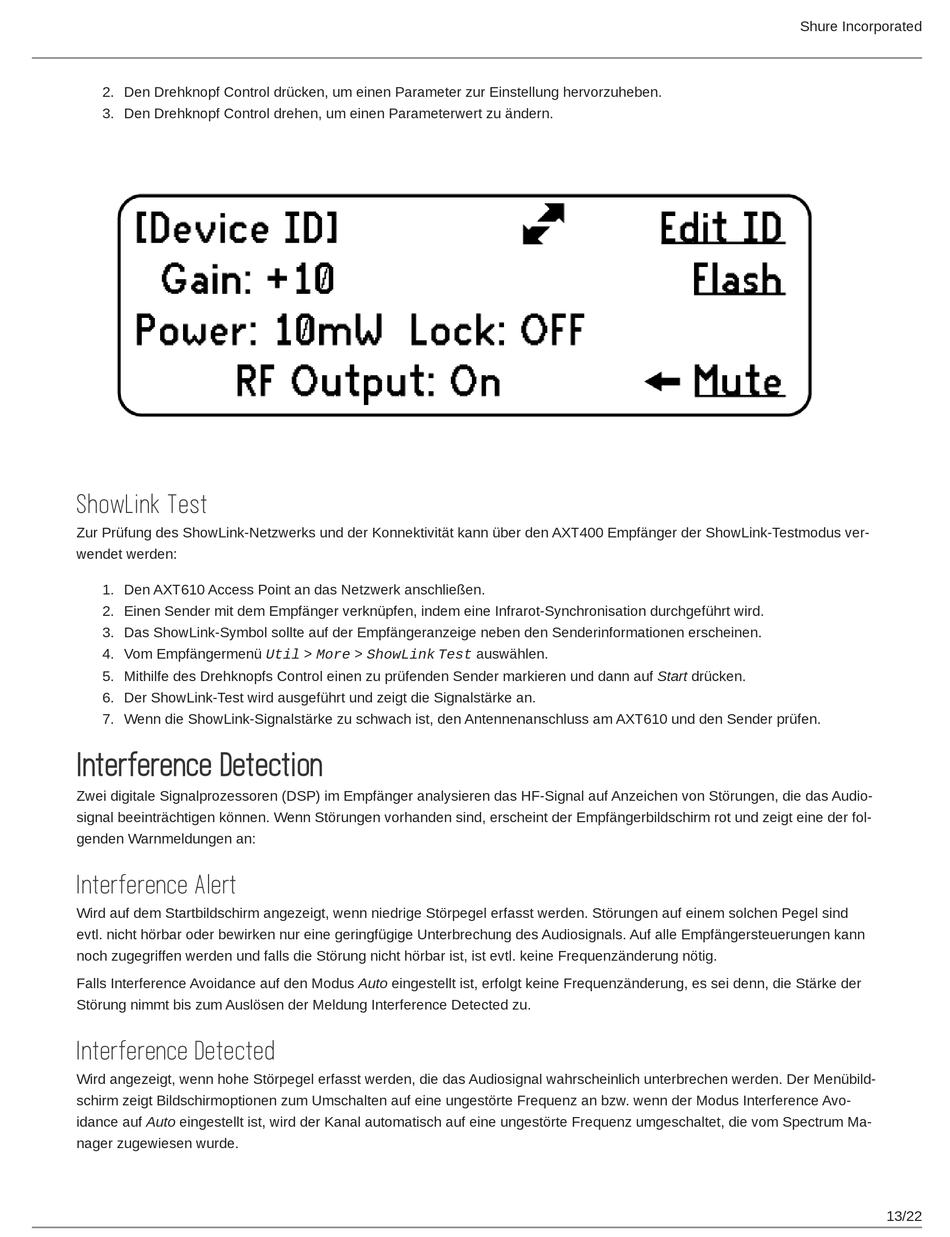

2. Den Drehknopf Control drücken, um einen Parameter zur Einstellung hervorzuheben.
3. Den Drehknopf Control drehen, um einen Parameterwert zu ändern.
ShowLink Test
Zur Prüfung des ShowLink­Netzwerks und der Konnektivität kann über den AXT400 Empfänger der ShowLink­Testmodus ver­
wendet werden:
1. Den AXT610 Access Point an das Netzwerk anschließen.
2. Einen Sender mit dem Empfänger verknüpfen, indem eine Infrarot-Synchronisation durchgeführt wird.
3. Das ShowLink-Symbol sollte auf der Empfängeranzeige neben den Senderinformationen erscheinen.
Vom Empfängermenü Util > More > ShowLink Test auswählen.
4.
5. Mithilfe des Drehknopfs Control einen zu prüfenden Sender markieren und dann auf Start drücken.
6. Der ShowLink-Test wird ausgeführt und zeigt die Signalstärke an.
7. Wenn die ShowLink-Signalstärke zu schwach ist, den Antennenanschluss am AXT610 und den Sender prüfen.

Interference Detection

Zwei digitale Signalprozessoren (DSP) im Empfänger analysieren das HF­Signal auf Anzeichen von Störungen, die das Audio­
signal beeinträchtigen können. Wenn Störungen vorhanden sind, erscheint der Empfängerbildschirm rot und zeigt eine der fol­
genden Warnmeldungen an:
Interference Alert
Wird auf dem Startbildschirm angezeigt, wenn niedrige Störpegel erfasst werden. Störungen auf einem solchen Pegel sind
evtl. nicht hörbar oder bewirken nur eine geringfügige Unterbrechung des Audiosignals. Auf alle Empfängersteuerungen kann
noch zugegriffen werden und falls die Störung nicht hörbar ist, ist evtl. keine Frequenzänderung nötig.
Falls Interference Avoidance auf den Modus Auto eingestellt ist, erfolgt keine Frequenzänderung, es sei denn, die Stärke der
Störung nimmt bis zum Auslösen der Meldung Interference Detected zu.
Interference Detected
Wird angezeigt, wenn hohe Störpegel erfasst werden, die das Audiosignal wahrscheinlich unterbrechen werden. Der Menübild­
schirm zeigt Bildschirmoptionen zum Umschalten auf eine ungestörte Frequenz an bzw. wenn der Modus Interference Avo­
idance auf Auto eingestellt ist, wird der Kanal automatisch auf eine ungestörte Frequenz umgeschaltet, die vom Spectrum Ma­
nager zugewiesen wurde.
Shure Incorporated
13/22
