Elektrische Installation
8.8

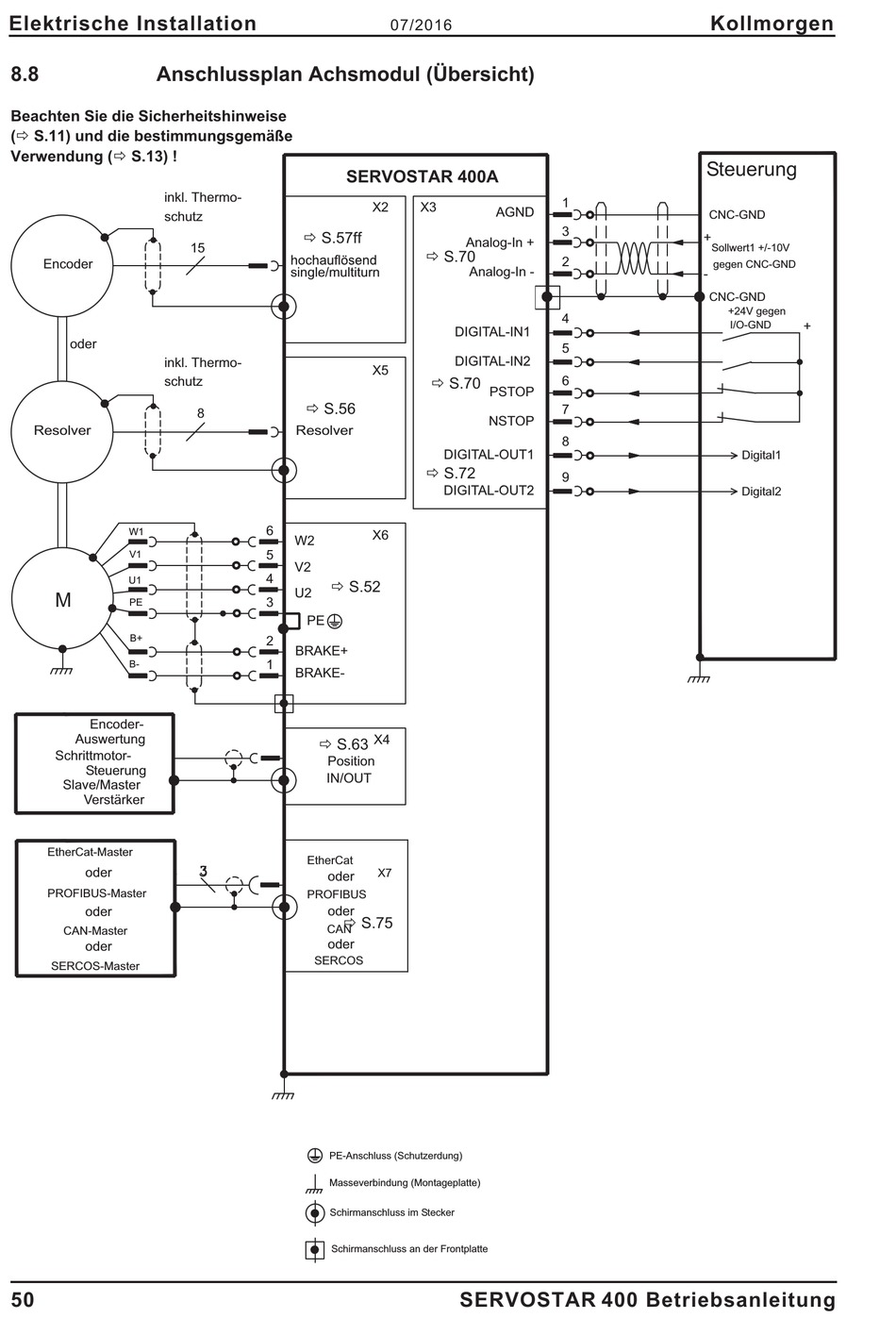

Anschlussplan Achsmodul (Übersicht)
Beachten Sie die Sicherheitshinweise
(ð S.11) und die bestimmungsgemäße
Verwendung (ð S.13) !
inkl. Thermo-
schutz
Encoder
oder
inkl. Thermo-
schutz
Resolver
W1
V1
U1
M
PE
B+
B-
Encoder-
Auswertung
Schrittmotor-
Steuerung
Slave/Master
Verstärker
EtherCat-Master
oder
PROFIBUS-Master
oder
CAN-Master
oder
SERCOS-Master
50
SERVOSTAR 400A
ð S.57ff
15
single/multiturn
ð S.56
8
Resolver
6
W2
5
V2
4
ð S.52
U2
3
PE
2
BRAKE+
1
BRAKE-
ð S.63
Position
IN/OUT
EtherCat
3
oder
PROFIBUS
oder
ð S.75
CAN
oder
SERCOS
PE-Anschluss (Schutzerdung)
Masseverbindung (Montageplatte)
Schirmanschluss im Stecker
Schirmanschluss an der Frontplatte
07/2016
X2
X3
AGND
Analog-In +
ð S.70
Analog-In -
X5
ð S.70
PSTOP
NSTOP
ð S.72
X6
X4
X7
SERVOSTAR 400 Betriebsanleitung
Kollmorgen
Steuerung
1
CNC-GND
3
+
Sollwert1 +/-10V
2
gegen CNC-GND
-
CNC-GND
+24V gegen
4
I/O-GND
5
6
7
8
9
+
Digital1
Digital2
