8

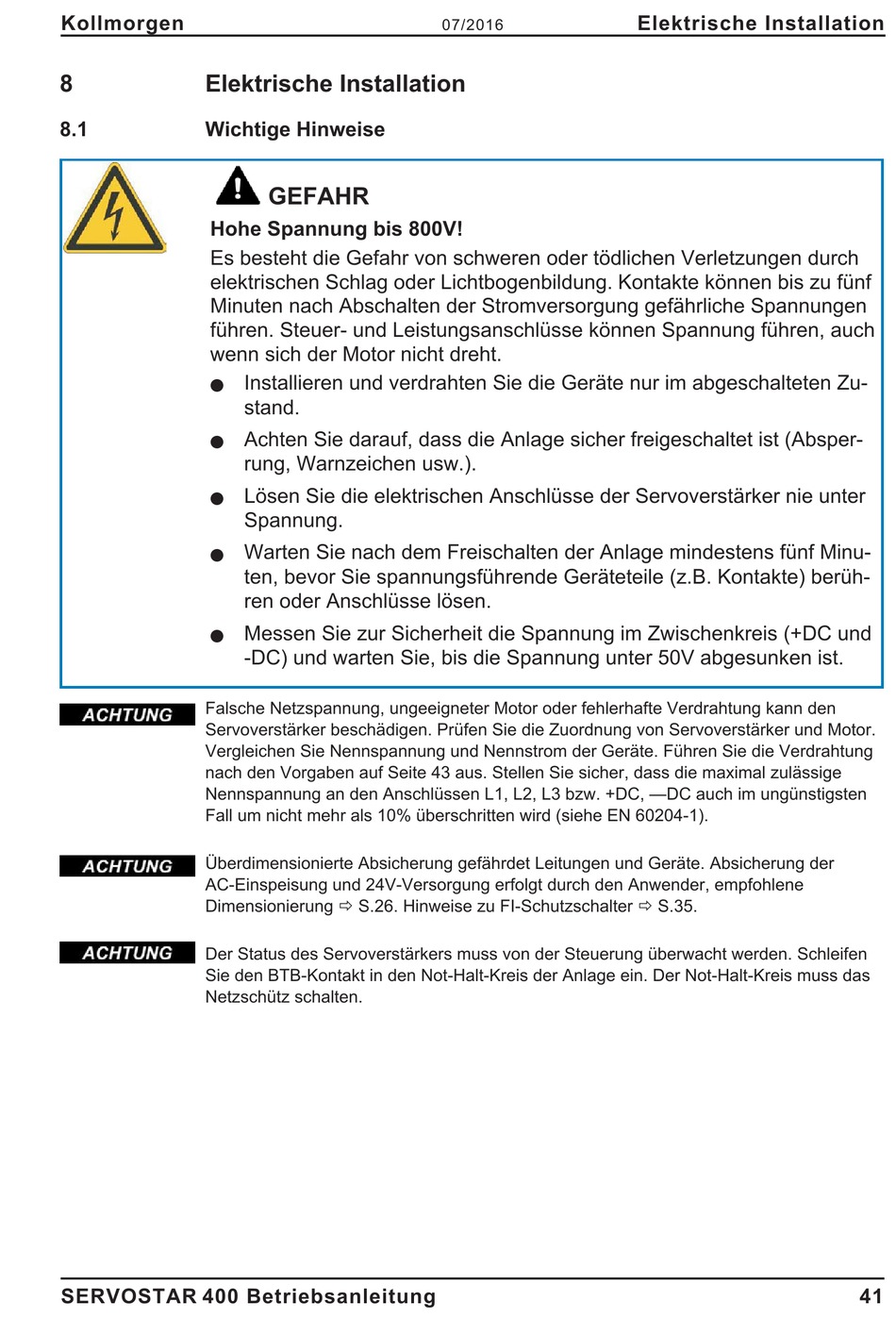

Elektrische Installation

8.1

Wichtige Hinweise

Hohe Spannung bis 800V!
Es besteht die Gefahr von schweren oder tödlichen Verletzungen durch
elektrischen Schlag oder Lichtbogenbildung. Kontakte können bis zu fünf
Minuten nach Abschalten der Stromversorgung gefährliche Spannungen
führen. Steuer- und Leistungsanschlüsse können Spannung führen, auch
wenn sich der Motor nicht dreht.
l
l
l
l
l
Falsche Netzspannung, ungeeigneter Motor oder fehlerhafte Verdrahtung kann den
Servoverstärker beschädigen. Prüfen Sie die Zuordnung von Servoverstärker und Motor.
Vergleichen Sie Nennspannung und Nennstrom der Geräte. Führen Sie die Verdrahtung
nach den Vorgaben auf Seite 43 aus. Stellen Sie sicher, dass die maximal zulässige
Nennspannung an den Anschlüssen L1, L2, L3 bzw. +DC, —DC auch im ungünstigsten
Fall um nicht mehr als 10% überschritten wird (siehe EN 60204-1).
Überdimensionierte Absicherung gefährdet Leitungen und Geräte. Absicherung der
AC-Einspeisung und 24V-Versorgung erfolgt durch den Anwender, empfohlene
Dimensionierung ð S.26. Hinweise zu FI-Schutzschalter ð S.35.
Der Status des Servoverstärkers muss von der Steuerung überwacht werden. Schleifen
Sie den BTB-Kontakt in den Not-Halt-Kreis der Anlage ein. Der Not-Halt-Kreis muss das
Netzschütz schalten.
SERVOSTAR 400 Betriebsanleitung
GEFAHR
Installieren und verdrahten Sie die Geräte nur im abgeschalteten Zu-
stand.
Achten Sie darauf, dass die Anlage sicher freigeschaltet ist (Absper-
rung, Warnzeichen usw.).
Lösen Sie die elektrischen Anschlüsse der Servoverstärker nie unter
Spannung.
Warten Sie nach dem Freischalten der Anlage mindestens fünf Minu-
ten, bevor Sie spannungsführende Geräteteile (z.B. Kontakte) berüh-
ren oder Anschlüsse lösen.
Messen Sie zur Sicherheit die Spannung im Zwischenkreis (+DC und
-DC) und warten Sie, bis die Spannung unter 50V abgesunken ist.
07/2016
Elektrische Installation
41
