Le branchement entre la carte "T" à bord de la machine et
la carte "T" du TERMINAL À DISTANCE "T" doit être fait par
le Client.
Pour ce type de branchement, utilisez un câble blindé à 3
paires de fils entrecroisées ayant une section de 0,5m
(typeAWG20) et une longueur maximale de 200m.
Le blindage du câble doit être relié sur la borne "0" de la
carte "T".
J14
1
2
3
1
2
3
J15
B
Le branchement entre la carte "T" du TERMINAL À DIS-
TANCE "T" et le TERMINAL se fait par câble téléphonique
à 6 voies (Câble fourni avec le kit "Terminal à distance"). Il
faut mettre les barrettes J14 et J15 de la carte "T" en
position 1 et 2 pour que l'alimentation électrique arrive à
tous les connecteurs (A-B-C-M).
Introduisez le connecteur jusqu'à ce que vous sentiez le
déclic du serrage.
Pour sortir le connecteur, il suffit d'appuyer légèrement sur
le rebord saillant en plastique et de désenfiler le câble.
VUE POSTÉRIEURE DU TERMINAL À DISTANCE "T"
RÜCKANSICHT "T" SEPARATES TERMINAL
RC GROUP - 149_FrDe.0102
MP2000 AIR CONDITIONERS
2
A
6 +VRL = 30Vdc
GND
5
Rx+ / Tx+
4
M
3 Rx– / Tx–
2 GND
1 +VRL = 30Vdc
0
BLINDAGE- ABSCHIRMUNG
C

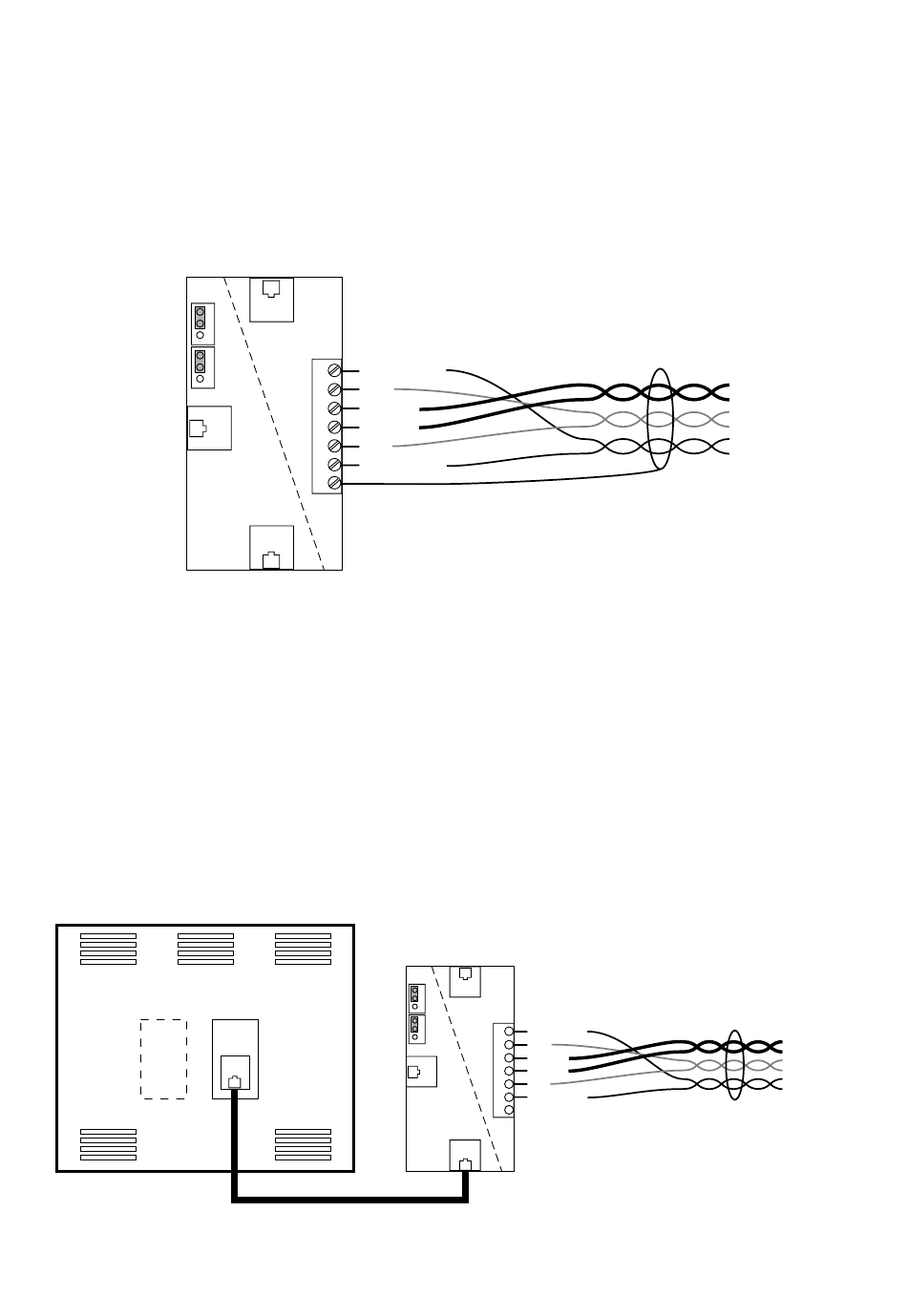

Fig . 20
J14
J15
B
Fig . 21
Die Verbindung zwischen der Gerätekarte "T" und der Karte
"T" des "T" SEPARATE TERMINAL ist bauseits durchzu-
führen.
Für diese Verbindung ist ein dreipaarig verseiltes, ge-
schirmtes Kabel mit einem Querschnitt 0,5mm
AWG20) mit einer max. Länge von 200m zu verwenden.
Die Abschirmung ist an Klemme "0" der Karte "T" des Ter-
minal anzuschließen.
Abb. 20
Die Verbindung zwischen Karte "T" und dem "T" SEPA-
RATE TERMINAL erfolgt mit 6-adrigem Telefonkabel (Das
Kabel wird mit dem Kit des separaten Terminal geliefert).
Die Brücken J14-J15 der Karte "T" sind auf 1-2 zu stellen.
Hierdurch wird Stromeinspeisung an allen Anschlüssen (A-
B-C-M) erzielt.
Der Stecker muß fest in das Terminal gedrückt werden,
bis ein einrastendes Geräusch zu hören ist.
Zum Lösen des Steckers ist die Kunststoffhalterung vor-
sichtig anzudrücken und dann das Kabel zu entfernen.
A
6 +VRL = 30Vdc
GND
5
4 Rx+ / Tx+
M
3 Rx– / Tx–
2 GND
+VRL = 30Vdc
1
0
C
Abb. 21
2
(Typ
PAIRE 1 - PAAR 1
PAIRE 2 - PAAR 2
PAIRE 3 - PAAR 3
PAIRE 1
PAAR 1
PAIRE 2
PAAR 2
PAIRE 3
PAAR 3
