Système de contrôle par microprocesseur pour climatiseurs • Mikroprozessor-Regelsystem für Klimageräte
SERVOMOTUR AVEC COMMANDE 0
NES À 2/3 VOIES - SQS 65
Ce servomotur avec commande 0÷10V sert à commander
les vannes de refroidissement et de chauffage à 2 ou 3
voies des climatiseurs à la place du servomotur SQS 81.
La course de la vanne est de 5,5 mm.
AB
A
B
Fonctionnement:
Le signal 0÷10V commande l'ouverture ou la fermeture de
la vanne.
Avec tension 10V ouvre la vanne A - ferme la vanne B
Avec tension 0V ouvre la vanne B - ferme la vanne A
En absence de tension, le servomotur et donc la vanne
restent dans la position dans laquelle il se trouvent.
1.
Commande manuelle
2.
Collier de serrage hexagonal pour connexion sur le
corps de la vanne
3.
Alimentation - passe câbles
G = 24V
G0 = 0V
Y = signal 0÷10V
DONNÉES TECHNIQUES
24Vac ±20% - 50/60Hz
Alimentation
Puissance absorbée
3VA
Signal de commande 0÷10V
Force sur la tige
300N
Course
5,5mm
Temps de course
35sec.
RC GROUP - 149_FrDe.0102
MP2000 AIR CONDITIONERS
÷
10V POUR VAN-
60
128

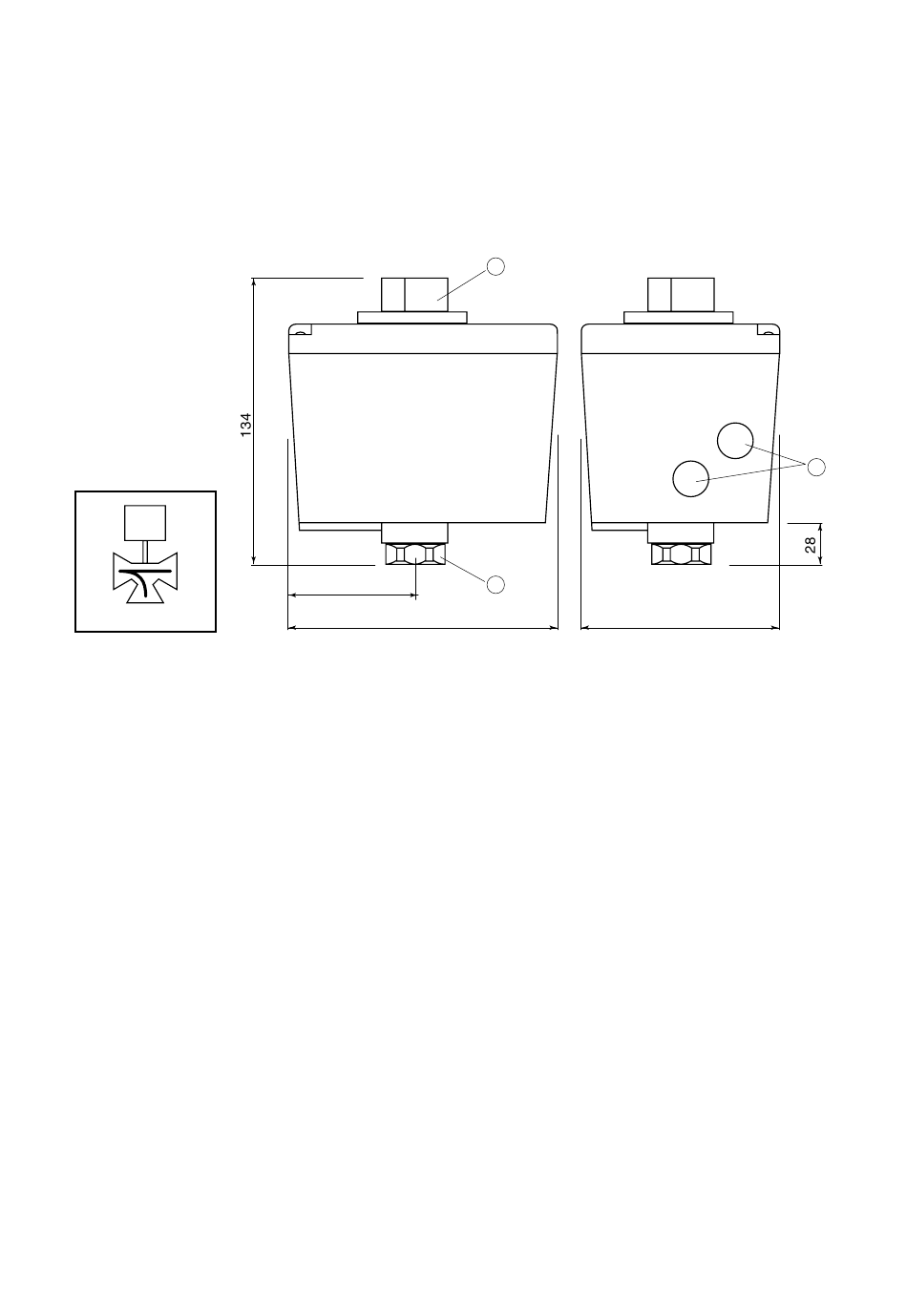

Fig . 103
÷
STELLANTRIEB 0
10V FÜR 2/3-WEGVENTILE
SQS 65
Dieser Stellantrieb 0 ÷ 10V dient zum Antrieb von 2- oder 3-
Wegventilen zum Kühlen oder Heizen in Klimageräten.
Der Stellantrieb kann auch an Stelle von Typ SQS81
verwendet werden.
Der Ventilhub beträgt 5,5mm.
1
2
Abb. 103
Betriebsmodus:
Das 0 ÷ 10V Signal steuert das Ventil (Öffnen - Schließen).
Mit 10V öffnet Weg A - schließt Weg B
Mit 0V öffnet Weg B - schließt Weg A
Ohne Spannung bleiben Stellglied und Ventil in derselben
Stellung.
1 Handbetrieb
2 Feststellmutter (32mm) zum Anschluss an Ventilkörper
3 Einspeisung - Kabelverschraubung Pg11
G = 24V
G0 = 0V
Y = 0 ÷ 10V Signal
TECHNISCHE DATEN
24Vac ± 20% - 50/60Hz
Einspeisung
Leistung
3VA
0 ÷ 10V
Signal
Stärke
300N
Hub
5,5mm
Laufzeit
35 Sekunden
3
80
169
