Système de contrôle par microprocesseur pour climatiseurs • Mikroprozessor-Regelsystem für Klimageräte
RELAIS DE SIGNALISATION DE PRÉSENCE D'EAU - LV2D
Ce dispositif se trouve dans le coffret électrique et, couplé
au capteur RC350, permet de détecter la présence de
liquides grâce à un contact sec d'alarme.
La présence de tension est signalée par un LED vert et
dans les conditions d'absence d'alarme le rélais n'est pas
excité avec le contact 8-7 fermé.
Dans les conditions d'alarme le rélais est excité avec le
contact 8-9 fermé. L'alarme est signalé par un LED rouge.
Avec 1 capteur nous vous conseillons d'étalonner à 3kΩ.
Avec 2 capteurs nous vous conseillons d'étalonner à 2 kΩ.
10 12
LEVEL CONTROL
LV2D ON
1 2 3
DONNÉS TECHNIQUES:
Alimentation 24/48Vac - 50/60Hz - 2VA
Puissance commutateur 5A - 250Vac - 1000VA (Vac)
2 ÷ 12 kΩ
Sensibilité
Isolation 2 kV (RMS)
CAPTEUR D'EAU - RC350
Le capteur se monte sous le sol surélevé au voisinage du
climatiseur, si possible près des tuyauteries d'eau (net-
toyez l'endroit où vous placez le capteur).
RC GROUP - 149_FrDe.0102
MP2000 AIR CONDITIONERS
14
RELAY
ON
1,5K
12K
7 8 9
53

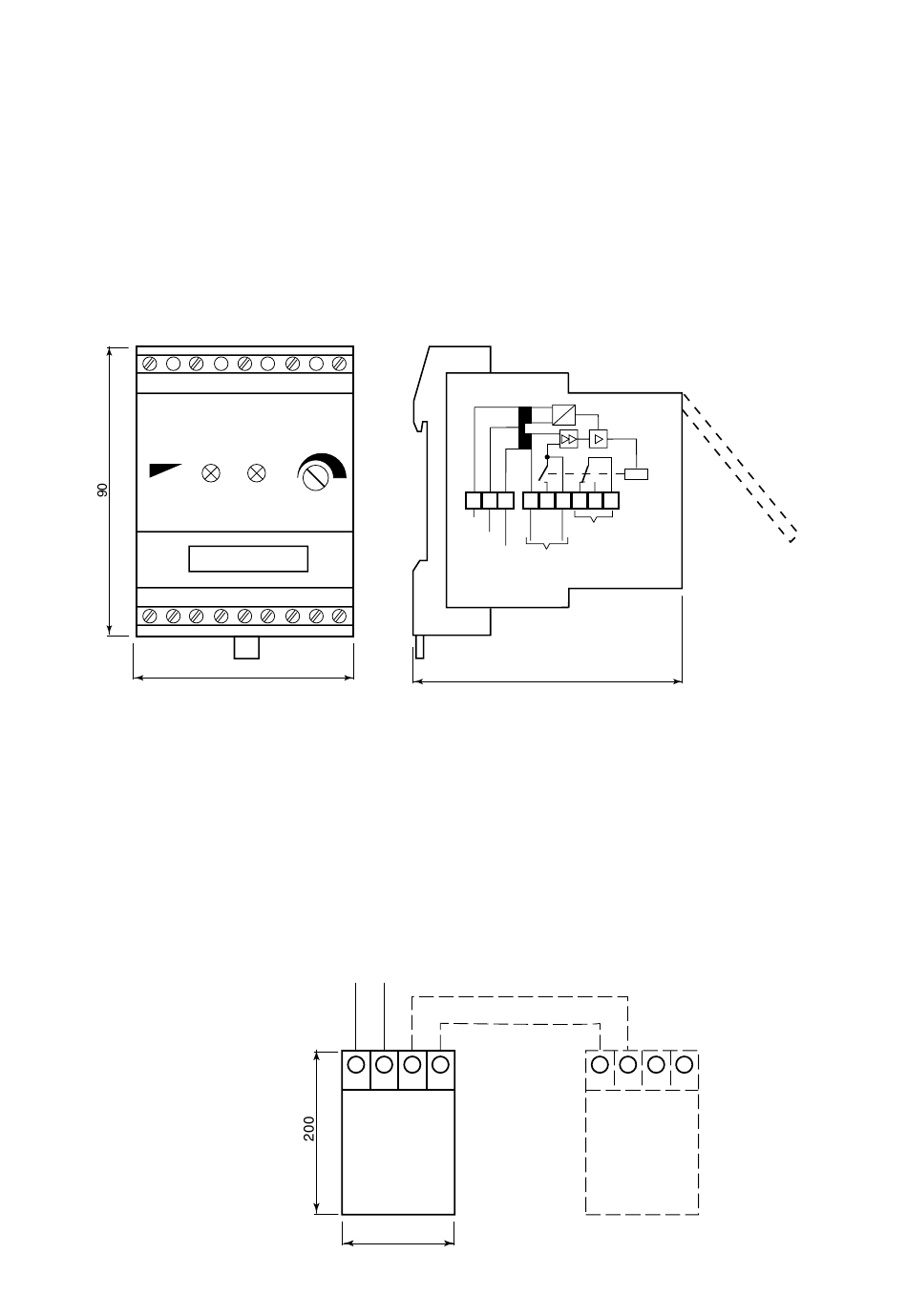

Fig.79
1 2
100
Fig. 80
WASSERMELDERELAIS - LV2D
Diese Bauteil befindet sich in der Schalttafel und kann, in
Verbindung mit Sensor RC350, vorhandene Flüssigkeit
aufspüren und über einen potentialfreien Kontakt die Stö-
rung melden.
Spannungsanzeige erfolgt über ein grünes LED. Liegt kei-
ne Störung an, ist Relais bei geschlossenem Kontakt 8-7
abgefallen. Bei Störmeldung zieht das Relais an, schließt
Kontakt 8-9 und signalisiert die Unterbrechung mit roter LED.
Einstellung des Bauteils mit 1 Sensor auf 3k Ω .
Einstellung des Bauteils mit 2 Sensoren auf 2k Ω .
~ ~
=
14 12 10 1 3 2 7 9 8
48V
ALARM
24V
0V RC350
73
Abb. 79
TECHNISCHE DATEN
Einspeisung
Schaltleistung
Ansprechempfindlichkeit 2 ÷ 12 k Ω
Isolierung
WASSERMELDER - RC 350
Der Sensor sollte im Doppelboden, nahe am Klimagerät,
und möglichst nahe bei den Wasseranschlüssen plaziert
werden (Fläche vor Plazierung des Sensors reinigen).
3 4
RC350
Abb. 80
24/48Vac - 50/60Hz - 2VA
5A - 250Vac - 1000VA (Vac)
2 kV (RMS)
1 2 3 4
RC350
