Système de contrôle par microprocesseur pour climatiseurs • Mikroprozessor-Regelsystem für Klimageräte
NAL à distance et la deuxième carte "T" sont installés dans
le boîtier qui doit être fixé au mur.
Le câble de branchement entre les deux cartes "T" doit être
réalisé par le Client (maximum 200m).
Sur demande :
- Port série "RS485"
- Carte "ADDR+CK"
- Carte "Humidificateur"
- Déduction TERMINAL - unité sans TERMINAL et contrô-
lée par TERMINAL À DISTANCE "T".
STANDARD
ADDR
BOARD
A
(2)
Carte T
Karte T
(1)
CLIMATISEUR
TERMINAL
KLIMAGERÄT
OPTIONAL
ADDR
BOARD
A
(2)
Carte T
Karte T
CLIMATISEUR
KLIMAGERÄT
18
MP2000 AIR CONDITIONERS
Terminal à distance "T"
"T" Separate Terminal
TERMINAL
(15)
Carte T
Karte T
Terminal à distance "T"
"T" Separate Terminal
TERMINAL
(15)
Carte T
Karte T

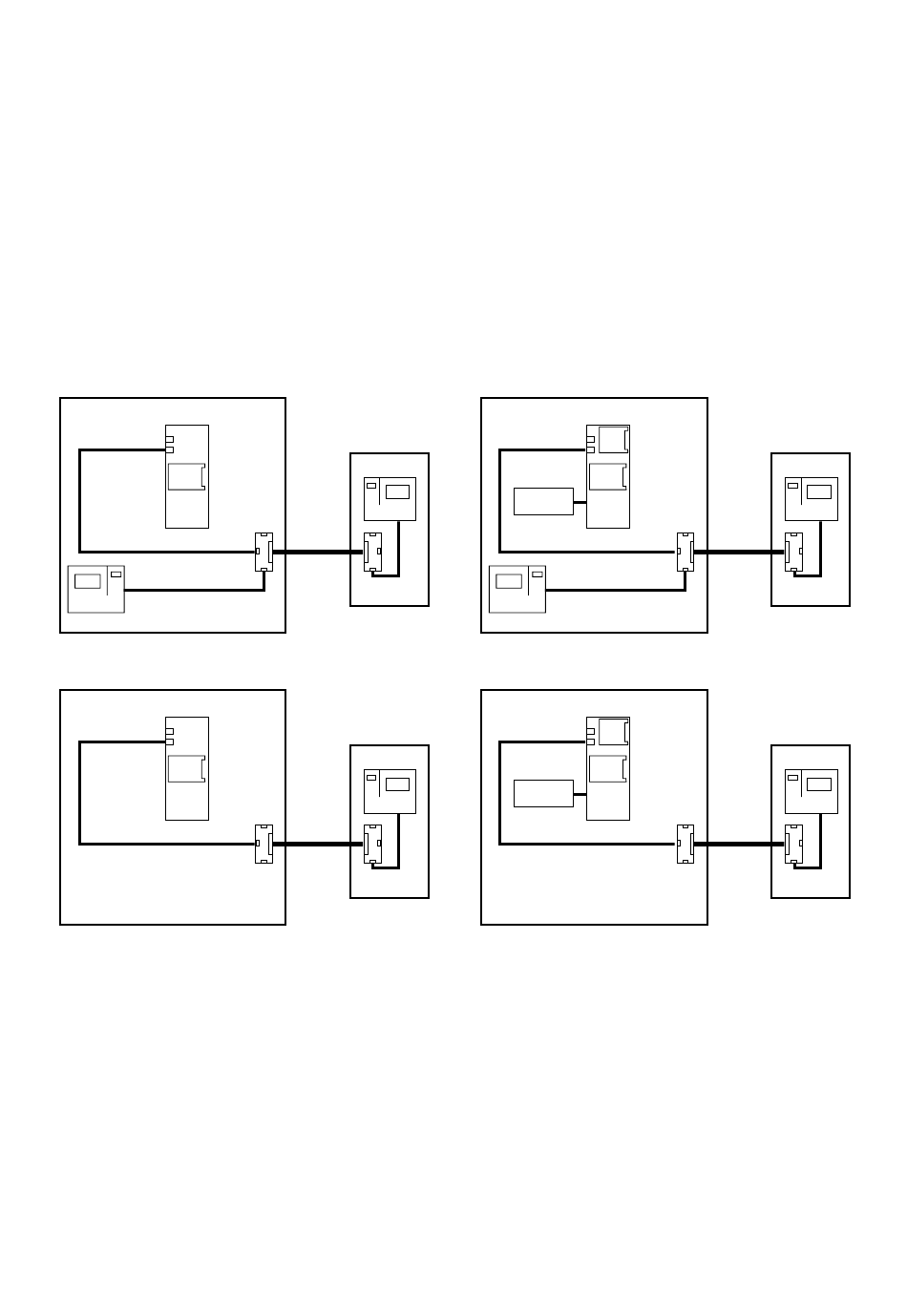

Fig . 13
Das "T" SEPARATE TERMINAL und die zweite Karte "T"
ind im Gehäuse zur Wandmontage untergebracht.
Das Verbindungskabel zwischen den beiden Karten "T"
ist bauseits zu stellen (max. 200m).
Auf Anforderung:
- Serieller Anschluss "RS485"
- Karte "ADDR+CK"
- Befeuchterkarte
- TERMINAL-Ausbau - Gerät ohne TERMINAL und Rege-
lung nur über "T" SEPARATE TERMINAL.
OPTIONAL
RS
485
CK
ADDR
Humidificat.
BOARD
Befeuchter
A
(2)
Carte T
Karte T
(1)
CLIMATISEUR
TERMINAL
KLIMAGERÄT
OPTIONAL
RS
485
CK
ADDR
Humidificat.
BOARD
Befeuchter
A
(2)
Carte T
Karte T
CLIMATISEUR
KLIMAGERÄT
Abb. 13
Terminal à distance "T"
"T" Separate Terminal
TERMINAL
(15)
Carte T
Karte T
Terminal à distance "T"
"T" Separate Terminal
TERMINAL
(15)
Carte T
Karte T
