SERVOMOTUR AVEC COMMANDE À 3 POINTS POUR
VANNES À 2/3 VOIES - SQS 81
Ce servomotur avec commande à 3 points sert à comman-
der les vannes de refroidissement et de chauffage à 2 ou
3 voies des climatiseurs.
La course de la vanne est de 5,5 mm.
AB
A
B
Fonctionnement des vannes à 2 voies :
Y1 en tension ouvre la vanne
Y2 en tension ferme la vanne
Fonctionnement des vannes à 3 voies :
Y1 en tension ouvre la vanne A - ferme la vanne B
Y2 en tension ouvre la vanne B - ferme la vanne A
En absence de tension sur Y1 et Y2 le servomotur et donc
la vanne restent dans la position dans laquelle il se trouvent.
1.
Collier de serrage fileté pour connexion sur le corps de
la vanne
2.
Alimentation
Y1 = 24V ouverture
G = 0V
Y2 = 24V fermeture
3.
Logement de la clé hexagonale de commande ma-
nuelle (6mm)
DONNÉES TECHNIQUES
Alimentation
24Vac -20%/+10% - 50/60Hz
Puissance absorbée 1,3VA
Force sur la tige
420N
Course
5,5mm
Temps de course
160÷170sec.
168
MP2000 AIR CONDITIONERS
1

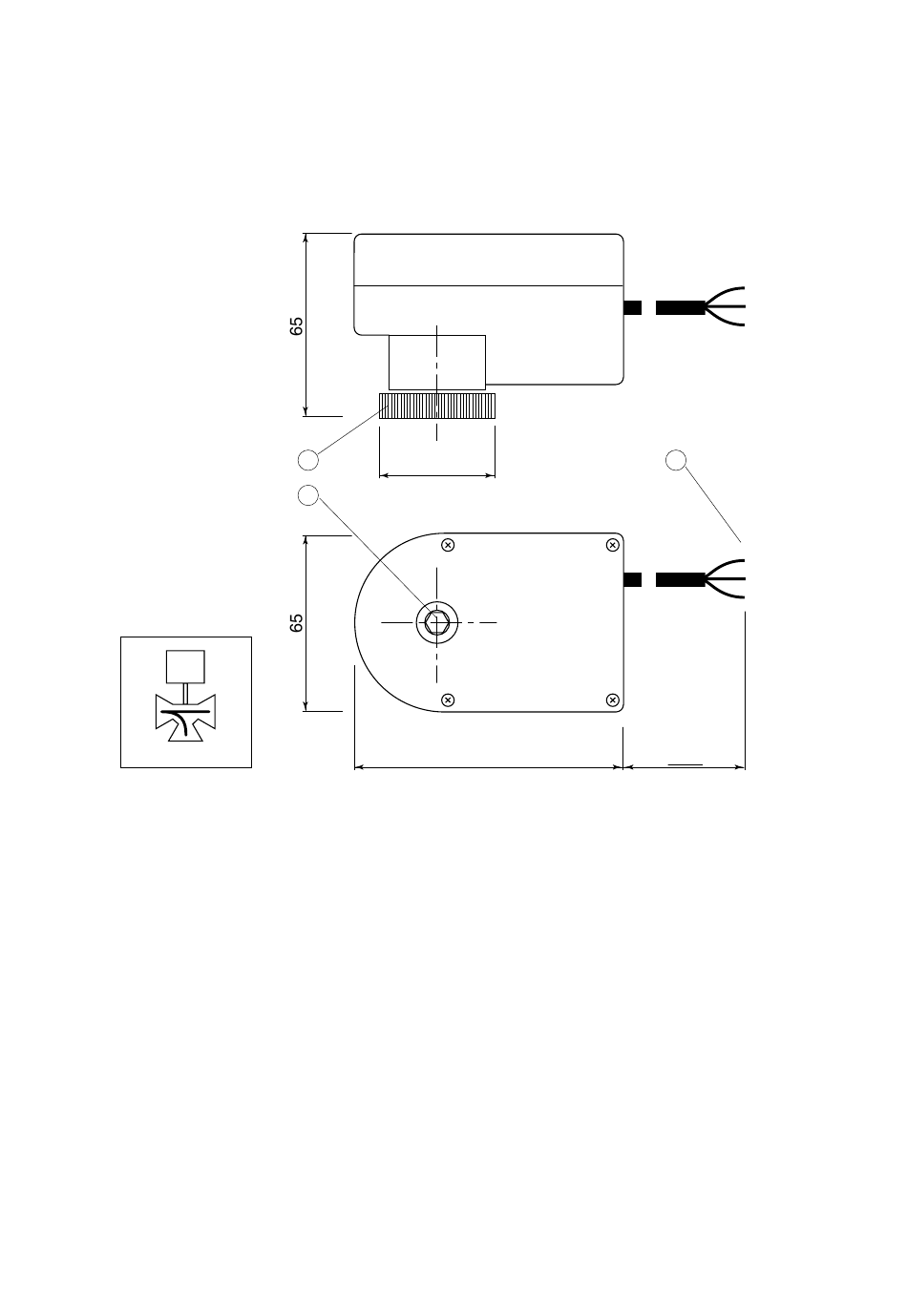

Ø35
3
Fig . 102
STELLANTRIEB FÜR 2/3-WEGVENTILE - SQS 81
Dieser Stellantrieb dient zum Antrieb von 2- oder 3-Weg-
ventilen zum Kühlen oder Heizen in Klimageräten.
Der Ventilhub beträgt 5,5mm.
89
Abb. 102
Betriebsmodus 2-Wegentile:
Spannung anY1 öffnet Ventil.
Spannung anY2 schließt Ventil.
Betriebsmodus 3-Wegentile:
Spannung anY1 öffnet Durchgang A - schließt Durchgang B.
Spannung anY2 öffnet Durchgang B - schließt Durchgang A.
Ohne Spannung an Y1 und Y2 bleiben Stellglied und Ventil
in derselben Stellung.
1 Feststellmutter zum Anschluss an Ventilkörper
2 Einspeisung
Y1 = 24V öffnen
G = 0V
Y2 = 24V schließen
3 Ventilsitz-Sechskant (6mm) für Handbetrieb.
TECHNISCHE DATEN
Einspeisung
24Vac -20%/+10% - 50/60Hz
Leistung
1,3VA
Stärke
420N
Hub
5,5mm
160 ÷ 170 Sekunden
Laufzeit
2
Y1
G
Y2
1500
RC GROUP - 149_FrDe.0102
