Système de contrôle par microprocesseur pour climatiseurs • Mikroprozessor-Regelsystem für Klimageräte
CONFIGURATIONS POSSIBLES DU SYS-
TÈME MP2000

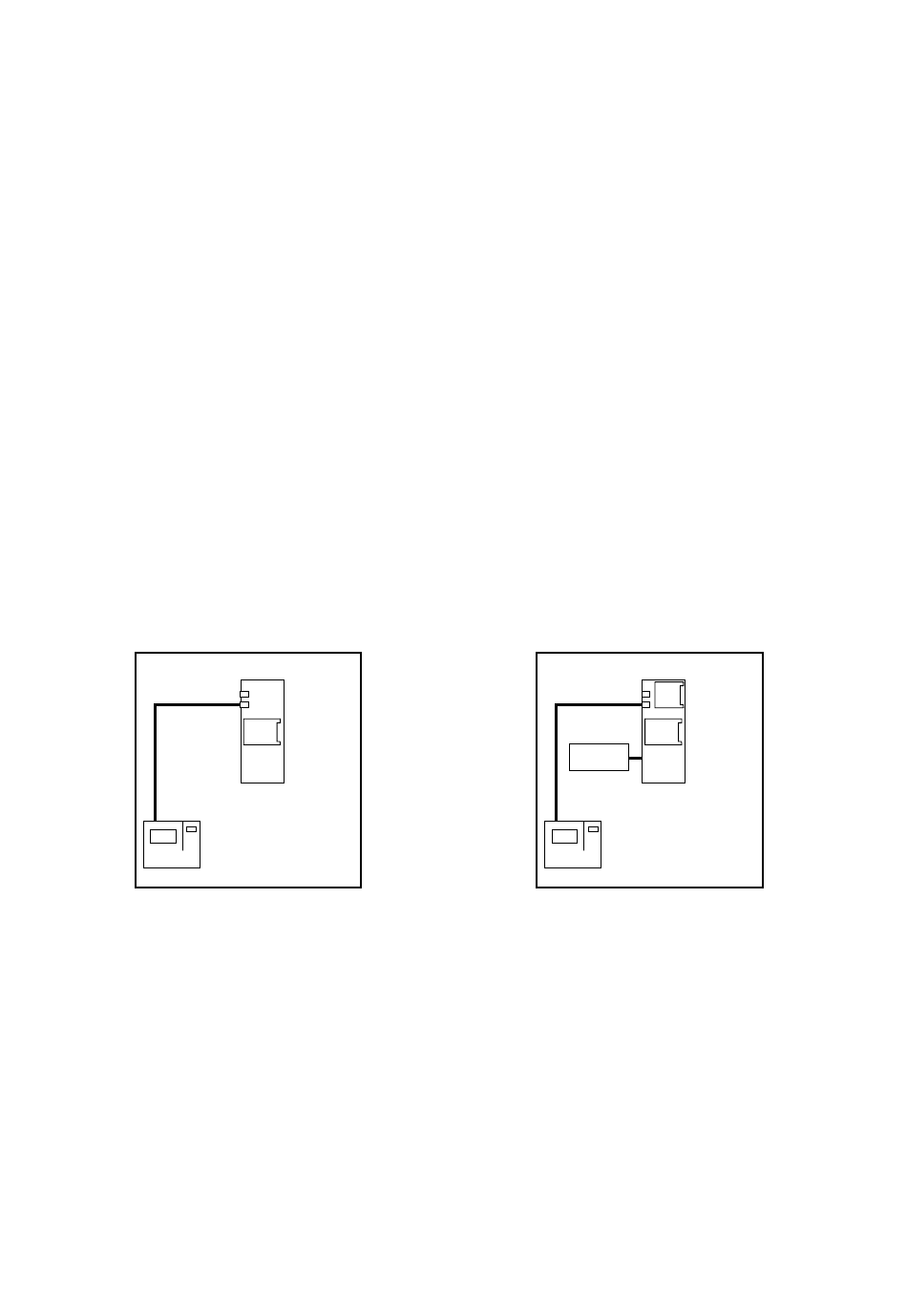

CONFIGURATION AVEC BOARD "A" ET TERMINAL À
BORD DE LA MACHINE
Ce type de configuration est destiné aux unités suivantes:
- Climatiseurs alimentés en eau glacée
- Climatiseurs équipés d'un compresseur
- Climatiseurs équipés de deux compresseurs sur un seul
circuit de refroidissement.
Le système MP2000 comprend la carte BOARD "A" ainsi
que la carte BOARD "ADDR" et le TERMINAL.
Avec cette configuration le système contrôle complète-
ment l'unité et affiche à l'écran tous les statuts de fonction-
nement et les alarmes éventuellement intervenues.
Pour que le système fonctionne correctement, il faut intro-
duire les codes d'adressage indiqués entre parenthèses
dans la figure, sur les interrupteurs de chaque carte.
- BOARD "A" code "2"
- TERMINAL code "1"
La signalisation à distance des alarmes n'est possible qu'à
travers deux relais d'Alarme Générale programmables à
l'aide de contact sec.
Sur demande :
- Port série "RS485"
- Carte "ADDR+CK"
- Carte "Humidificateur"
STANDARD
(1)
TERMINAL
CONFIGURATION AVEC BOARD "A" ET TERMINAL À
BORD DE LA MACHINE ET/OU À DISTANCE "T"
Cette configuration présente les mêmes caractéristiques
que la précédente mais, elle permet aussi de gérer l'unité
à partir du TERMINAL À DISTANCE "T".
Pour que le système fonctionne correctement, vous devez
introduire les codes d'adressage indiqués entre parenthè-
ses dans la figure, sur les interrupteurs de chaque carte :
- BOARD "A" code "2"
- TERMINAL code "1"
- TERMINAL À DISTANCE "T" code "15"
La signalisation à distance des alarmes n'est possible qu'à
travers deux relais d'Alarme Générale programmables par
contact sec.
La carte "T" du climatiseur est fournie non installée car, en
cas de réseau local (LAN), elle doit être placée sur l'unité
la plus proche du TERMINAL À DISTANCE "T". Le TERMI-
RC GROUP - 149_FrDe.0102
MP2000 AIR CONDITIONERS
ADDR
BOARD
A
(2)
CLIMATISEUR
KLIMAGERÄT
Fig . 12
KONFIGURATIONSMÖGLICHKEITEN
DES SYSTEMS MP2000
KONFIGURATION MIT BOARD "A" UND TERMINAL AM
GERÄT
Diese Konfiguration eignet sich für folgende Geräte:
- Klimageräte für Kaltwasserbetrieb,
- Klimageräte mit 1 Verdichter,
- Klimageräte mit 2 Verdichtern in 1 gemeinsamen Kälte-
kreislauf.
Das MP2000 Mikroprozessor-Regelsystems besteht aus
BOARD "A" mit Karte "ADDR" und TERMINAL.
In dieser Konfiguration überwacht das System das Gerät
und zeigt im Display sämtliche Betriebszustände und
eventuel auftretende Störmeldungen an.
Für einen einwandfreie Betrieb des Systems muss der
Adressencode, in der Abbildung in Klammern gezeigt, am
Dippschalter jedes Gerätes eingegeben werden.
- BOARD "A" Code "2"
- TERMINAL Code "1"
Externe Störmeldungen sind nur mittels zweier Sammel-
störmeldungen über potentialfreie Kontakte möglich.
Auf Anforderung:
- Serieller Anschluss "RS485"
- Karte "ADDR+CK" ist als Zubehör erhältlich.
- Befeuchterkarte
OPTIONAL
Humidificat.
Befeuchter
BOARD
(1)
CLIMATISEUR
TERMINAL
KLIMAGERÄT
Abb. 12
KONFIGURATION MIT BOARD "A" UND TERMINAL AM
GERÄT UND/ODER "T" SEPARAT
Diese Konfiguration hat dieselben Eigenschaften wie die
vorhergehende, ermöglicht jedoch auch eine Fernüberwa-
chung vom "T" SEPARATEN TERMINAL.
Für einen einwandfreien Betrieb des Systems muss der
Adressencode, in der Abbildung in Klammern gezeigt, am
Dippschalter jedes Gerätes eingegeben werden.
- BOARD "A" Code "2"
- TERMINAL Code "1"
- "T" SEPARATES TERMINAL Code "15"
Externe Störmeldungen sind nur mittels zweier Sammel-
störmeldungen über potentialfreie Kontakte möglich.
Die Karte "T" wird lose mitgeliefert, damit sie bei einem
LAN-Netz bei dem Gerät installiert werden kann, welches
sich am nächsten zum "T" SEPARATEN TERMINAL be-
findet.
RS
485
CK
ADDR
A
(2)
17
