Système de contrôle par microprocesseur pour climatiseurs • Mikroprozessor-Regelsystem für Klimageräte
PORT SÉRIE RS485
La carte doit être installée sur la BOARD "A".
Le port série permet de réaliser l'interface avec un réseau
RS485, la carte garantit l'opto-isolation du contrôleur par
rapport au réseau sériel RS485.
La rapidité de modulation maximum qui est de 19.200
bauds peut être réglée à l'aide du logiciel à partir du clavier.
Le branchement sur le MP2000 se fait en plaçant la carte
dans le connecteur en peigne correspondant.
1.
Bornier
2.
Connecteur
INSTALLATION DE LA CARTE
Instructions pour monter correctement la carte "RS485" sur
la carte BOARD "A" :
• Coupez l'alimentation electrique du système avant
d'introduire ou d'enlever la carte
• Vérifiez la position exacte avant d'introduire la carte
• La carte doit être enfilée dans les orifices prévus qui se
trouvent sur les côtés des contacts
• Assurez-vous que la carte soit parfaitement verticale par
rapport au connecteur pour éviter d'abîmer les contacts
• Le connecteur à peigne doit être introduit à fond.
14
MP2000 AIR CONDITIONERS
J9
J8
J29
J1
J28

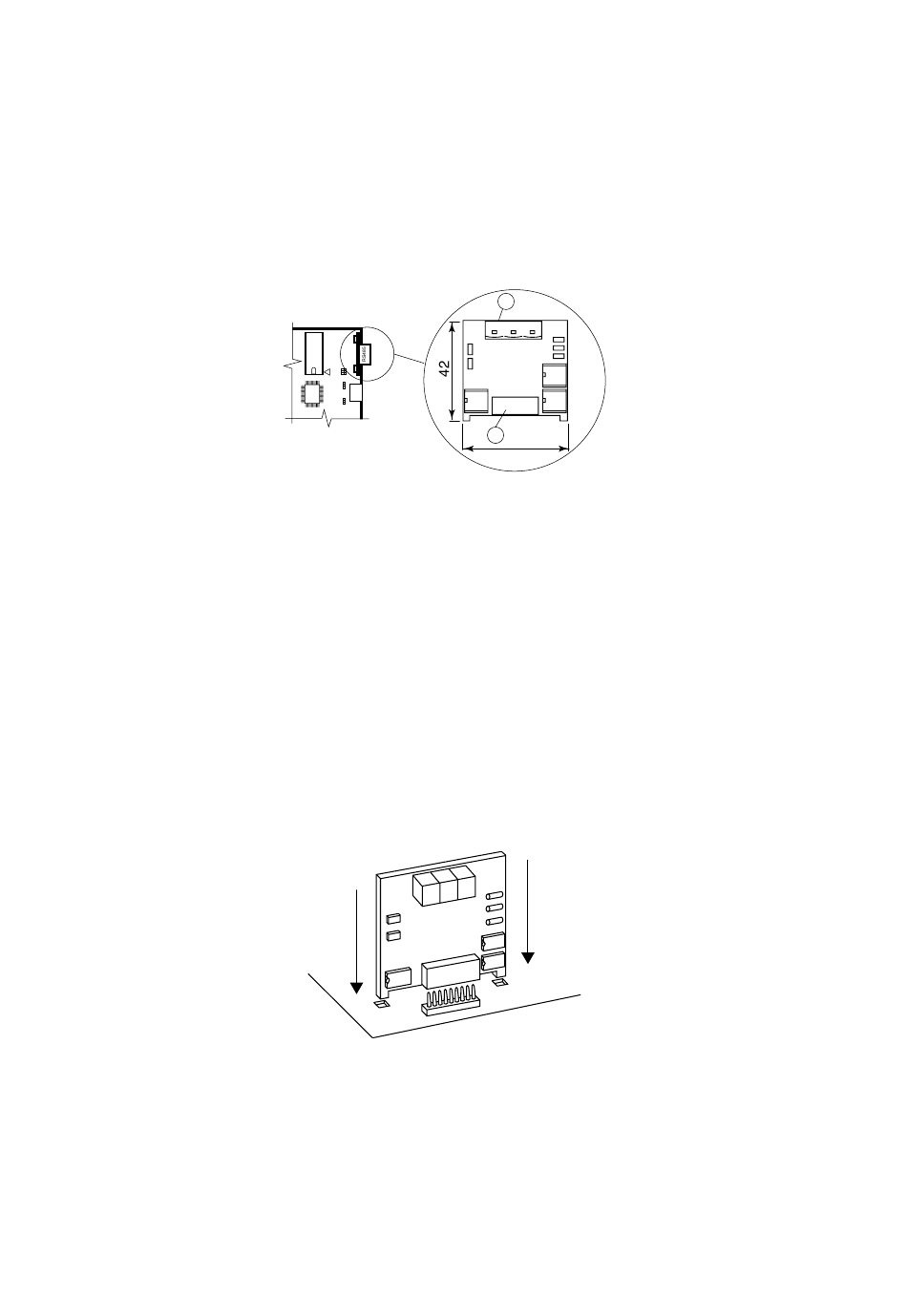

Fig. 7
Fig. 8
SERIELLE SCHNITTTELLE RS485
Diese Karte kann auf BOARD "A" montiert werden.
Sie dient zum Anschluss an ein RS485 Netz und ist
optogekoppelt.
Die maximale Baudrate ist 19.200 und kann mit der Soft-
ware eingestellt werden.
Die Verbindung zum Regler wird hergestellt, wenn die Karte
in die entsprechende Buchse eingesteckt wird.
1
GND RX+
RX-
TX+
TX-
2
40
Abb. 7
1. Steckbuchse.
2. Anschluss.
INSTALLATION DER KARTE
Anweisung zum korrrekten Einsetzen der Karte "RS485"
auf BOARD "A":
• Vor Einbau oder Ausbau der Karte das Gerätab-
schalten.
• Genaue Einsetzposition feststellen.
• Karte in die hierfür vorgesehene Bohrung einsetzen.
• Hierbei muß zur Vermeidung von Kontaktbeschä-
digungen die Karte exakt im rechten Winkel zur
Hauptplatine sitzen.
• Die Pins der Buchse müssen exakt im Gegenstück ein-
gedrückt werden.
Abb. 8
RC GROUP - 149_FrDe.0102
