Système de contrôle par microprocesseur pour climatiseurs • Mikroprozessor-Regelsystem für Klimageräte
PRESSOSTATS DIFFÉRENTIELS HUILE POUR COM-
PRESSEUR SEMI-HERMÉTIQUES - LDS 004
Les dispositifs se trouvent près du compresseur et sont
reliés au collecteur de basse pression et à la prise de haute
pression d'huile (sur le refoulement de la pompe). Il servent
à contrôler la lubrification des compresseurs semi-hermé-
tiques.
1.
Raccord mâle haute pression d'huile 1/4 SAE
2.
Raccord mâle basse pression 1/4 SAE
Vis d'étalonnage ∆p
3.
4.
Câble de branchement
5.
Commun - marron
6.
Contact NA - blanc
7.
Contact NC - vert/rouge
FONCTIONS
La prise de pression "1" doit être branchée sur la haute
pression d'huile (refoulement des pompes) et la prise "2"
sur la basse pression (aspiration du compresseur).
A l'aide de la vis "3" vous pouvez étalonner le différentiel de
pression: une rotation complète dans le sens des aiguilles
d'une montre règle la valeur à 0,2 bars ; dans l'autre sens
la valeur est de 4 bars.
Le stade de fonctionnement est signalé par un contact sec
en déviation. Si le fonctionnement est normal et que la
valeur du différentiel de pression dépasse la valeur de
réglage le contact 5-6 est fermé.
En condition d'alarme, la valeur du différentiel de pression
est inférieure à la valeur de réglage, le contact 5-7 est
fermé.
DONNÉES TECHNIQUES
Tension d'alimentation
Protection
Puissance commutable
Champ de réglage
Pression différentiel fixe
Hystérésis
RC GROUP - 149_FrDe.0102
MP2000 AIR CONDITIONERS
2
1
3
80

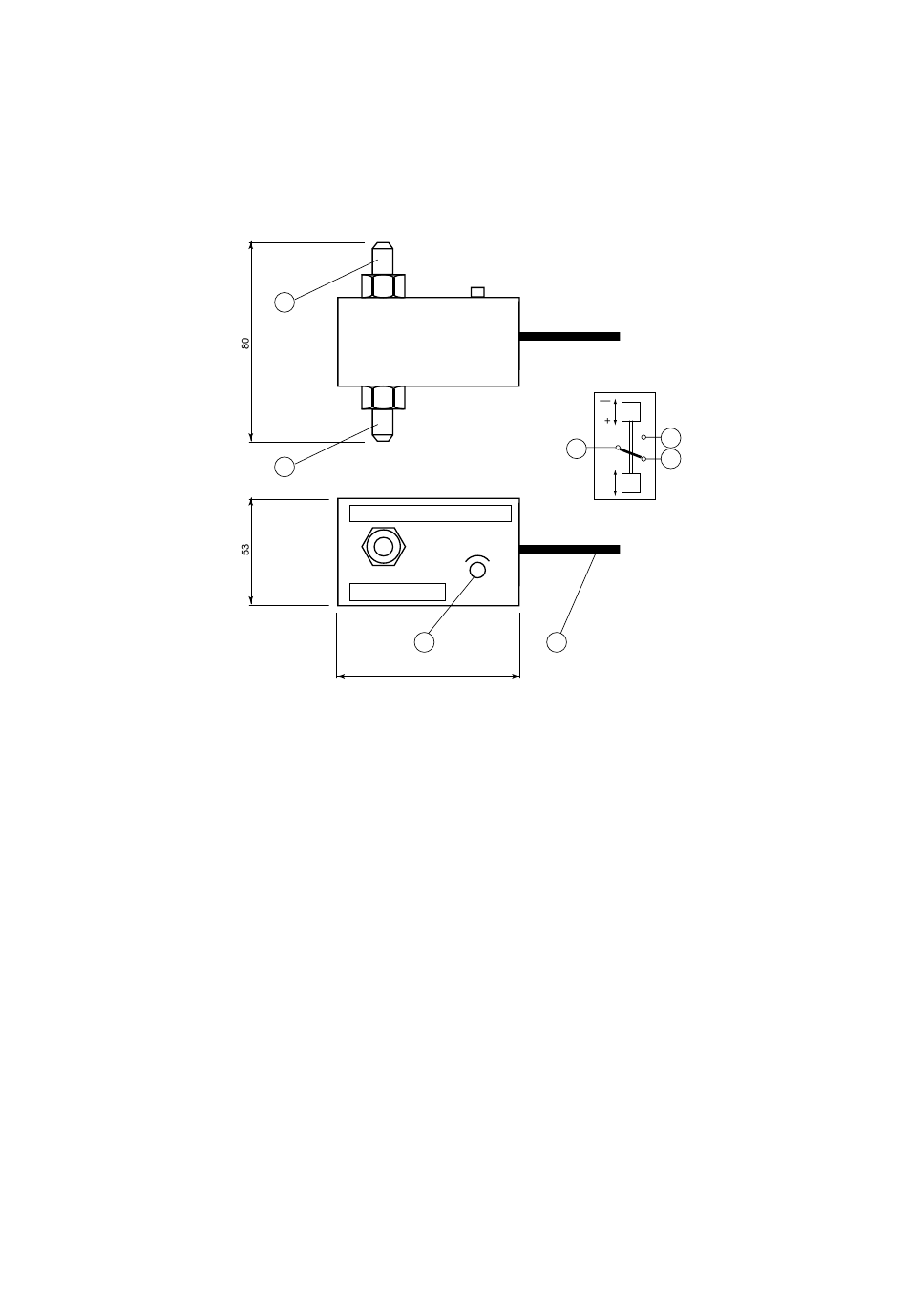

Fig. 110
230Vac ±15%
IP65
2A - 250Vac (AC11)
0,2 ÷ 4bar
0,7 bar
0,2 bar
ÖLDIFFERENZDRUCKSCHALTER FÜR HALBHERME-
TISCHE VERDICHTER - LDS 004
Die Schalter sind in der Nähe des Verdichters installiert und
am Sammelstück für Niederdruck sowie auf der Druckseite
des Öldrucks angeschlossen.(Druckseite Ölpumpe). Sie
dienen zur Überwachung der Schmierung von halb-
hermetischen Verdichtern.
LP
5
+
HP
—
+
—
∆p
4
Abb.110
1. 1/4 SAE Anschluss an Druckseite des Öldrucks.
2. 1/4 SAE Anschluss an Niederdruckseite.
3. Stellschraube ∆ p.
4. Anschlusskabel
5. Nullleiter - braun
6. Schließer - weiss
7. Öffner - grün/rot
FUNKTIONEN
Druckanschluss "1" muss an Druckseite des Öldruckes
angeschlossen sein (Druckseite Ölpumpe) und Anschluss
"2 " an der Niederdruckseite (Saugseite Verdichter).
Mit Schraube "3" kann der Differenzdruck kalibriert wer-
den: eine volle Umdrehung im Uhrzeigersinn entspricht 0,2
bar und eine volle Umdrehung entgegen dem Uhrzeiger-
sinn entspricht 4 bar.
Anzeige des Betriebsstatus erfolgt über potentialfreien
Kontakt.
Bei normalen Betriebsverhältnissen, mit Differenzdruck
über dem Sollwert, ist Kontakt "5-6" geschlossen.
Bei einer Störung, mit Differenzdruck unter dem Sollwert,
ist Kontakt "5-7" geschlossen.
TECHNISCHE DATEN
Einspeisung
Schutzart
Schaltleistung
Betriebsbereich
Fixierter Differenzdruck
Hysterese
6
7
230Vac ± 15%
IP65
2A - 250Vac (AC11)
0,2 ÷ 4 bar
0,7 bar
0,2 bar
175
