Steuerfunktion A (SFA)
Prozessventil in Ruhestellung geschlossen (durch Federkraft)
Steuerluftausgang
Steuerluftanschluss oben
Steuerluftanschluss unten
Steuerfunktion B (SFB)
Prozessventil in Ruhestellung offen (durch Federkraft)
Steuerluftausgang
Steuerluftanschluss oben
Steuerluftanschluss unten
Steuerfunktion I (SFI)
Prozessventil in Ruhestellung
Steuerluftausgang
Steuerluftanschluss oben
Steuerluftanschluss unten

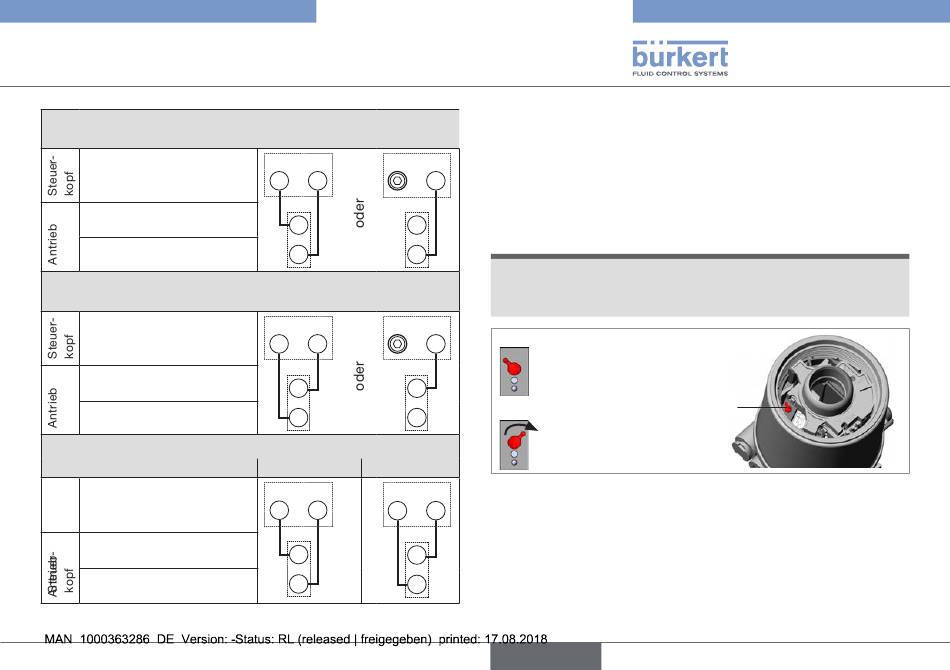

Tab. 1: Pneumatische Verbindung mit Antrieb
Typ 8691
Montage
2 2 2
2 1 2
2 2 2
2 1 2
geschlossen offen
2 2
2
2 1 2
7.4 Manuelles Betätigen des Antriebs mit
Steuerventil
Der Antrieb kann bei angeschlossener Steuerluft ohne elektrische
2
1
Versorgung aus der Ruhestellung in seine Endlage und wieder
zurück bewegt werden.
Dazu muss das Steuerventil mit einem Schraubendreher betätigt
werden.
HINWEIS!
Der Handhebel kann beschädigt werden, wenn er gleich-
zeitig gedrückt und gedreht wird.
▶ Handhebel beim Drehen nicht drücken.
2
1
Steuerventil unbetätigt (Normalstellung)
Handhebel zeigt
nach links
Steuerventil betätigt
Handhebel zeigt
nach rechts
Bild 11: Steuerventil für die Belüftung und Entlüftung des Antriebs
2
1
Beachten: Den Hebel beim Drehen nicht drücken.

Antrieb in die Endstellung bewegen

→ Den Handhebel mit einem Schraubendreher nach rechts drehen.
Antrieb zurück in die Ruhestellung bewegen
→ Den Handhebel mit einem Schraubendreher nach links drehen.
deutsch
Handhebel
