Sicherungsschraube (13) unten am Montagerahmen anziehen. Kreuzschraubendreher Typ
Pozi-Drive, Größe 0 verwenden.
Glas-Sensor TS für Montage auf glattem Untergrund vorbereiten
Die Haftpunkte verhindern, dass sich der Glas-Sensor bei Montage auf glatten Flächen
verschieben kann.
o
Die Klebeplätze für die Haftpunkte auf der Rückseite des Glas-Sensors (11) von
Verunreinigungen befreien (Bild 2).
o
Die Haftpunkte von der Trägerfolie abziehen und auf die vier Klebeplätze kleben.
o
Den Untergrund von Verunreinigungen befreien.
o
Vor der Montage des Glas-Sensors die Schutzfolie der Haftpunkte abziehen.
i Vor Abschluss der Montage den Glas-Sensor ausrichten und im Bereich der Haftpunkte
andrücken, um ihn zu fixieren.
Glas-Sensor TS anschließen und montieren

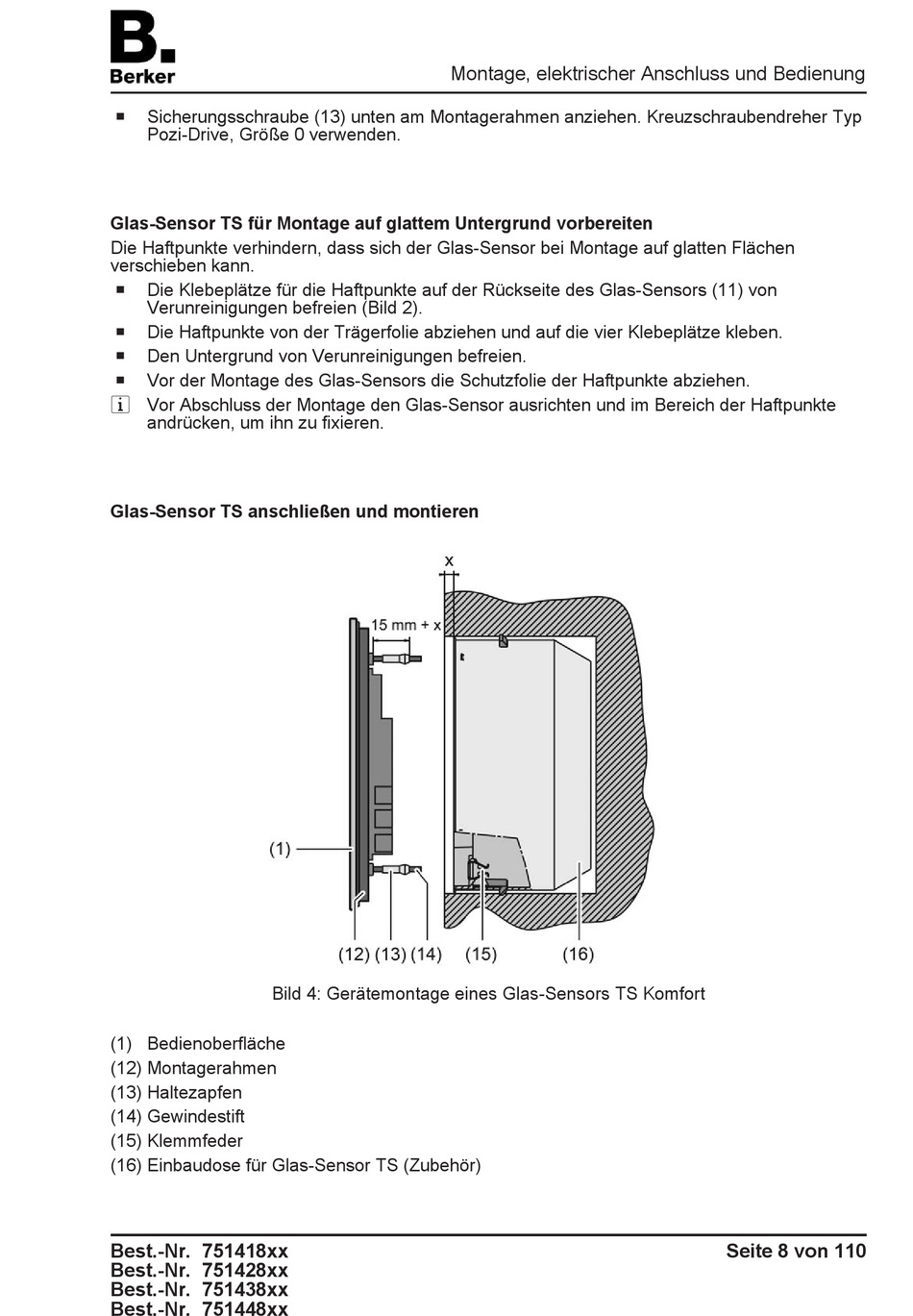

Bild 4: Gerätemontage eines Glas-Sensors TS Komfort
(1) Bedienoberfläche
(12) Montagerahmen
(13) Haltezapfen
(14) Gewindestift
(15) Klemmfeder
(16) Einbaudose für Glas-Sensor TS (Zubehör)
Best.-Nr. 751418xx
Best.-Nr. 751428xx
Best.-Nr. 751438xx
Best.-Nr. 751448xx
Montage, elektrischer Anschluss und Bedienung
Seite 8 von 110
