Technische
Dokumentation

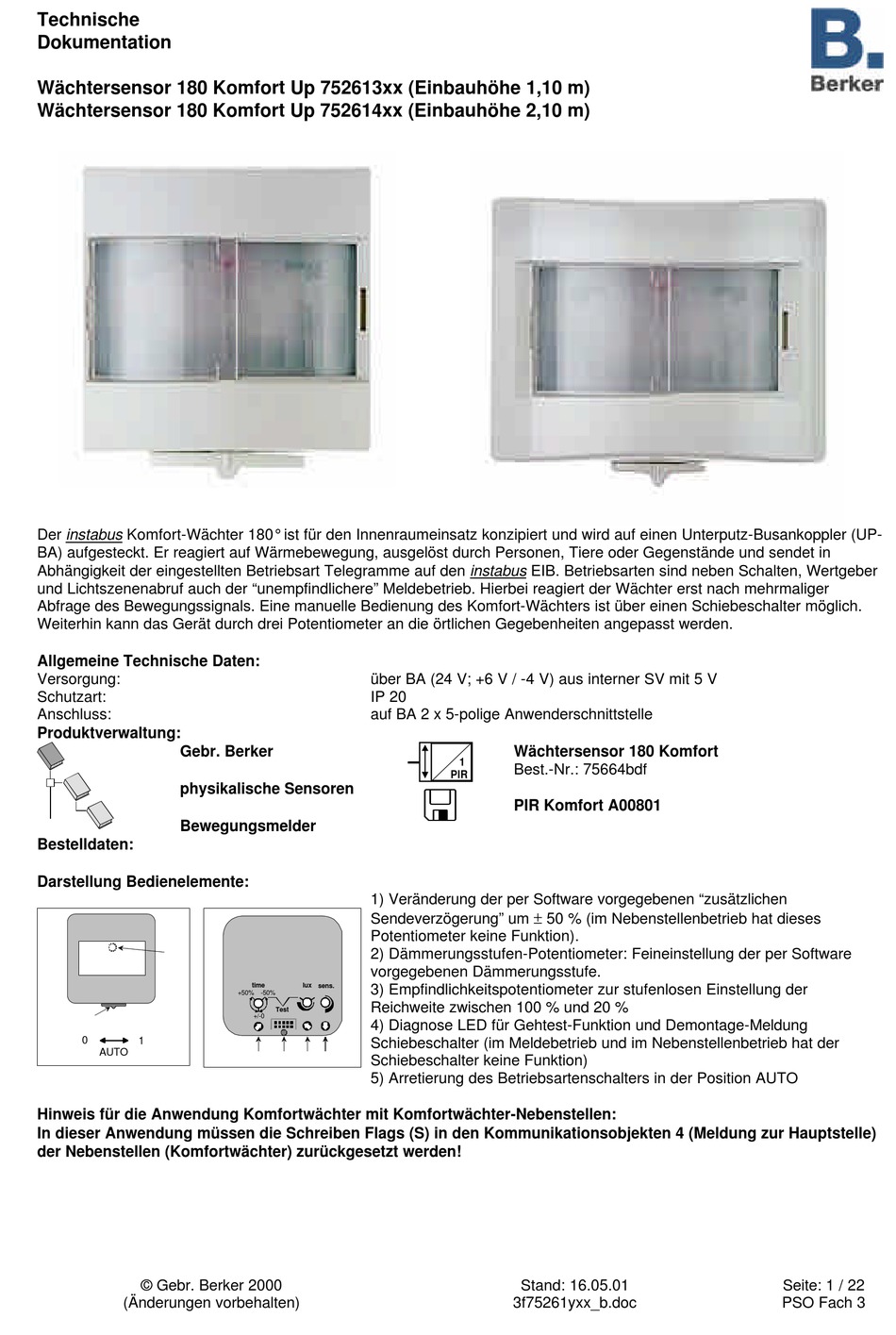

Wächtersensor 180 Komfort Up 752613xx (Einbauhöhe 1,10 m)
Wächtersensor 180 Komfort Up 752614xx (Einbauhöhe 2,10 m)
Der instabus Komfort-Wächter 180° ist für den Innenraumeinsatz konzipiert und wird auf einen Unterputz-Busankoppler (UP-
BA) aufgesteckt. Er reagiert auf Wärmebewegung, ausgelöst durch Personen, Tiere oder Gegenstände und sendet in
Abhängigkeit der eingestellten Betriebsart Telegramme auf den instabus EIB. Betriebsarten sind neben Schalten, Wertgeber
und Lichtszenenabruf auch der "unempfindlichere" Meldebetrieb. Hierbei reagiert der Wächter erst nach mehrmaliger
Abfrage des Bewegungssignals. Eine manuelle Bedienung des Komfort-Wächters ist über einen Schiebeschalter möglich.
Weiterhin kann das Gerät durch drei Potentiometer an die örtlichen Gegebenheiten angepasst werden.
Allgemeine Technische Daten:
Versorgung:
Schutzart:
Anschluss:
Produktverwaltung:
Gebr. Berker
physikalische Sensoren
Bewegungsmelder
Bestelldaten:
Darstellung Bedienelemente:
„
...
0
1
AUTO
4) Hinweis für die Anwendung Komfortwächter mit Komfortwächter-Nebenstellen:
5) In dieser Anwendung müssen die Schreiben Flags (S) in den Kommunikationsobjekten 4 (Meldung zur Hauptstelle)
der Nebenstellen (Komfortwächter) zurückgesetzt werden!
© Gebr. Berker 2000
(Änderungen vorbehalten)
über BA (24 V; +6 V / -4 V) aus interner SV mit 5 V
IP 20
auf BA 2 x 5-polige Anwenderschnittstelle
1) 1) Veränderung der per Software vorgegebenen "zusätzlichen
Sendeverzögerung" um ± 50 % (im Nebenstellenbetrieb hat dieses
Potentiometer keine Funktion).
2) 2) Dämmerungsstufen-Potentiometer: Feineinstellung der per Software
vorgegebenen Dämmerungsstufe.
time
lux sens.
3) Empfindlichkeitspotentiometer zur stufenlosen Einstellung der
+50%
-50%
Reichweite zwischen 100 % und 20 %
Test
+/-0
4) Diagnose LED für Gehtest-Funktion und Demontage-Meldung
Schiebeschalter (im Meldebetrieb und im Nebenstellenbetrieb hat der
•
†
‚ ƒ
Schiebeschalter keine Funktion)
5) Arretierung des Betriebsartenschalters in der Position AUTO
3)
Wächtersensor 180 Komfort
1
Best.-Nr.: 75664bdf
PIR
< <
PIR Komfort A00801
Stand: 16.05.01
3f75261yxx_b.doc
Seite: 1 / 22
PSO Fach 3
