Technische
Dokumentation

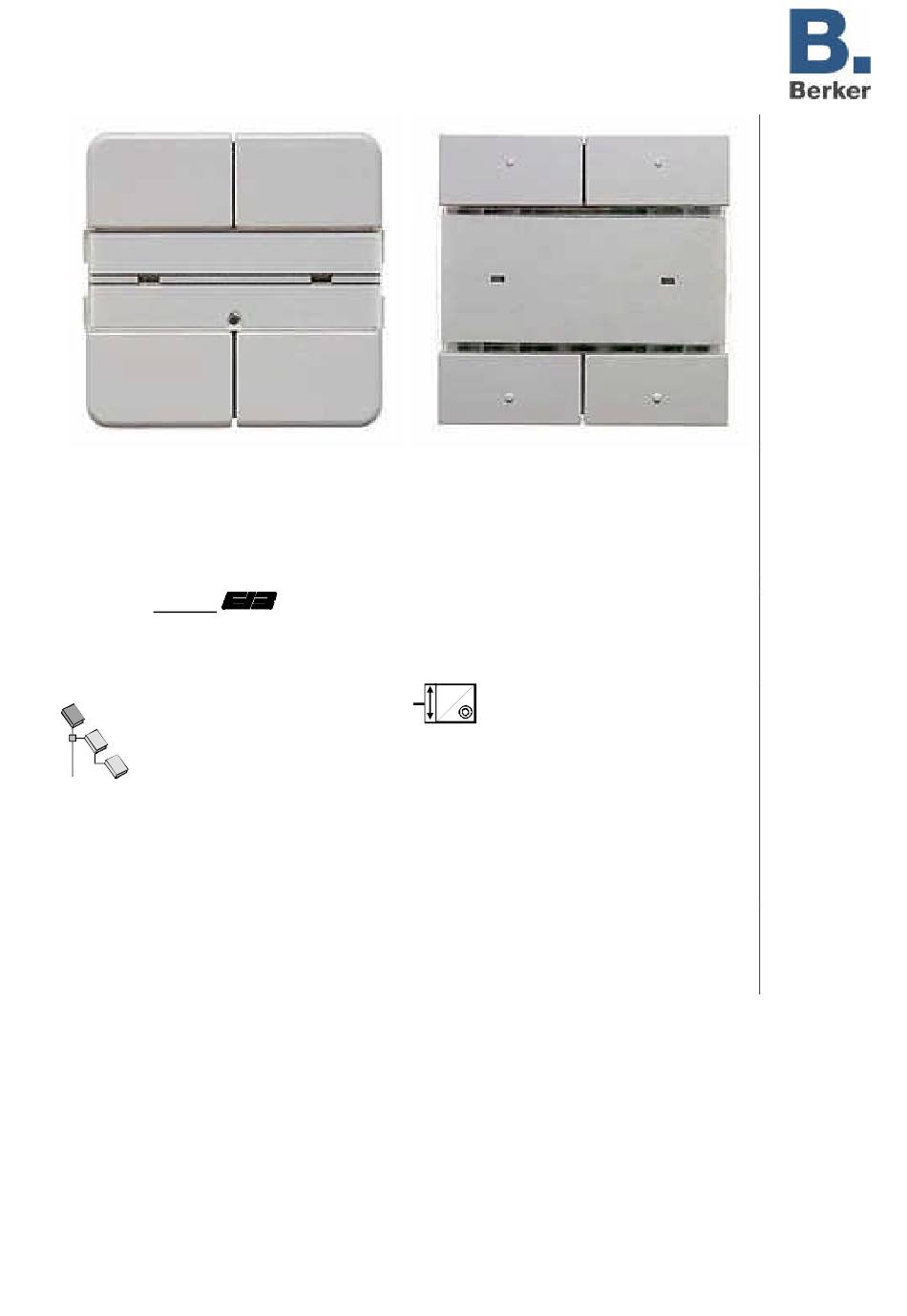

Tastsensor 2fach 75162Yxx
Das Anwendermodul zum Aufstecken auf die Up-Busankopplung / Up-Netzankopplung sowie dem
Busankopplermodul und Aktormodulen des Up-Konzeptes. In Abhängigkeit der Anwendersoftware zur
Ansteuerung von Schaltaktoren, Dimmaktoren und Jalousieaktoren sowie als Wertgeber zur
Übertragung
von
Helligkeitswerten
Mischanwendungen Dimmen / Jalousie, Schalten / Jalousie oder Schalten / Dimmen durch separate
Applikationen möglich. Mit Hilfe der Applikation Schalten / Tasten können bis zu 4 Schaltgruppen
gesteuert werden.
Versorgung instabus
Anschluss:
Schutzart:
Produktverwaltung
Die Anwendermodule (AM) sind mit einem Demontageschutz* versehen, welcher ein Trennen des AM
vom BA verhindert. Die Berker - Steckklemmen der Schuko-Steckdose sind berührungssicher und
ermöglichen Kombinationen von Tastsensoren und 230 V Schuko-Steckdosen unter einer Abdeckung.
Ein Tastsensor besteht aus Anwendermodul und Busankoppler. Diese bilden jeweils separate
Liefereinheiten.
© Gebr. Berker 1998
(Änderungen vorbehalten)
oder
Nebenstellenbetrieb
⇒ Gebr. Berker
⇒ Taster
⇒ Taster 2fach
des
über BA (24 V; +6 V / -4 V) aus interner SV mit
5 V
auf BA 2 x 5 - polige Anwenderschnittstelle
IP 20
Tastsensor 2fach Up
2
< <
Dimmen102A01
Jalousie102B01
Schalt./Tast.103401
Schalten100A12 (Bestätig.)
Wertgeber101C01
Dimmen/Jalousie 103A01
Schat/Jalousie 103B01
Schalt/Dimmen 103C01
Stand: 18.01.01
2f75162yxx.doc
Lichtszenentastsensor.
Seite: 1 / 10
PSO Fach: 2
Werbung
Verwandte Anleitungen für Berker 2fach 75162 serie
Inhaltszusammenfassung für Berker 2fach 75162 serie
- Seite 1 Schalt/Dimmen 103C01 Die Anwendermodule (AM) sind mit einem Demontageschutz* versehen, welcher ein Trennen des AM vom BA verhindert. Die Berker - Steckklemmen der Schuko-Steckdose sind berührungssicher und ermöglichen Kombinationen von Tastsensoren und 230 V Schuko-Steckdosen unter einer Abdeckung. Ein Tastsensor besteht aus Anwendermodul und Busankoppler. Diese bilden jeweils separate Liefereinheiten.
- Seite 2 Kurzzeitbetrieb Kanal 2 1 Bit Auto SKÜ Kanal 1 Langzeitbetrieb Kanal 1 1 Bit Auto SKÜ Kanal 2 Langzeitbetrieb Kanal 2 1 Bit Auto SKÜ © Gebr. Berker 1998 Stand: 18.01.01 Seite: 2 / 10 (Änderungen vorbehalten) 2f75162yxx.doc PSO: Fach 2...
- Seite 3 Leuchtdauer angezeigt. Befehl bei Betätigung obere / untere Taste: Bedingt durch die neutrale Mittelstellung kann die Standardeinstellung variiert werden, um z. B. einen AUS-Taster in einer Beleuchtungssteuerung zu realisieren. Kanal 1/2 Funktion Status-LED EIN, AUS © Gebr. Berker 1998 Stand: 18.01.01 Seite: 3 / 10 (Änderungen vorbehalten) 2f75162yxx.doc PSO: Fach 2...
- Seite 4 Helligkeit um etwa 0,4 %. Betriebsart Lichtszene mit Speichereffekt: Die Betriebsart Lichtszene mit Speichereffekt ermöglicht den Nebenstellenbetrieb eines Lichtszenentastsensors und ist nur in Verbindung mit einem Lichtszenentastsensor möglich. © Gebr. Berker 1998 Stand: 18.01.01 Seite: 4 / 10 (Änderungen vorbehalten) 2f75162yxx.doc...
- Seite 5 Gruppenadressen verbunden werden. Die Gruppenadressen werden empfangen und gemäß Telegramminhalt zur Steuerung der LED ausgewertet. Werden mehrere Gruppenadressen verbunden, ist zu beachten, dass immer der Inhalt des zuletzt empfangenen Telegramms angezeigt wird. © Gebr. Berker 1998 Stand: 18.01.01 Seite: 5 / 10 (Änderungen vorbehalten) 2f75162yxx.doc...
- Seite 6 Betätigungsvorgänge (ca. 40-400 ms) werden als Schaltbefehle (1 Bit) verarbeitet. Längere Betätigungszeiten (>400 ms) werden als Dimmbefehl (4Bit) interpretiert. Nach Beenden der Betätigung wird ein Stoptelegramm (4Bit) gesendet und beendet den Dimmvorgang. © Gebr. Berker 1998 Stand: 18.01.01 Seite: 6 / 10 (Änderungen vorbehalten)
- Seite 7 Bedienkonzepte unterteilt werden: einer Funktion ähnlich des konventionellen Tastdimmers und einer Bereichsdimmfunktion. In den Standardeinstellungen (100 %) ist die Tastdimmfunktion vorbereitet. Andere Einstellungen führen zu einem Dimmvorgang um die entsprechend eingestellten Dimmbereiche. © Gebr. Berker 1998 Stand: 18.01.01 Seite: 7 / 10 (Änderungen vorbehalten) 2f75162yxx.doc...
- Seite 8 Wichtiger Hinweis: Um einen ruckfreien Übergang von Step- in den Dauerbetrieb zu erreichen, ist die Zeitgrenze in Sensoren (Zeit zwischen zwei Telegrammen) geringfügig kleiner einzustellen als die Kurzzeitsteuerung (Step) der Aktoren! Der Langzeitbetrieb wird durch Betätigung einer beliebigen Taste unterbrochen. Voraussetzung © Gebr. Berker 1998 Stand: 18.01.01 Seite: 8 / 10 (Änderungen vorbehalten) 2f75162yxx.doc...
- Seite 9 Status, als Bestätigung, immer AUS, immer LED Leuchtdauer Bestätigung 0,75 s, 1,5 s, 2,25 s, 2,7 s, 3 s, 4,5 s, 6 s, 10 s, 15 s, 20 s © Gebr. Berker 1998 Stand: 18.01.01 Seite: 9 / 10 (Änderungen vorbehalten) 2f75162yxx.doc...
- Seite 10 Aktor gesamte Kurzbetriebszeit ablaufen, sodass der Telegramme Aktor nach etwa 900 ms den Antrieb S = Schritt freischaltet. M = Dauer Betätigung t/ms © Gebr. Berker 1998 Stand: 18.01.01 Seite: 10 / 10 (Änderungen vorbehalten) 2f75162yxx.doc PSO: Fach 2...
