Berker Glas-/Touch-Sensor 1fach Komfort Produktdokumentation

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

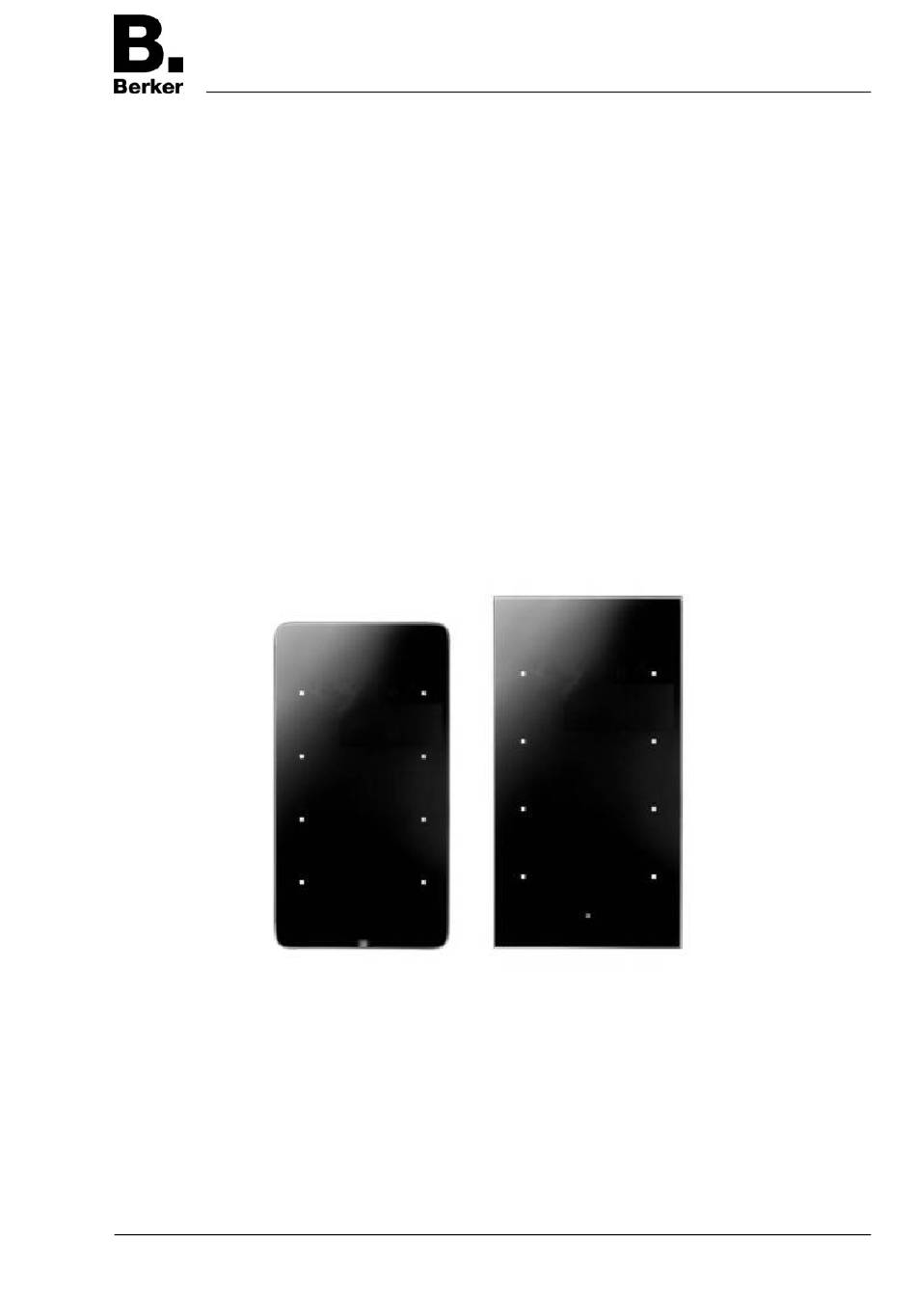

Glas-/Touch-Sensor 1fach
Komfort mit Busankoppler
Glas-/Touch-Sensor 2fach
Komfort mit Busankoppler
Glas-/Touch-Sensor 3fach
Komfort mit Busankoppler
Glas-/Touch-Sensor 4fach
Komfort mit Busankoppler
Stand der Dokumentation: 15.10.2012
65770120
Best.-Nr. 751418xx
Best.-Nr. 751428xx
Best.-Nr. 751438xx
Best.-Nr. 751448xx
KNX
Produktdokumentation
Seite 1 von 110

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Berker Glas-/Touch-Sensor 1fach Komfort

Inhaltszusammenfassung für Berker Glas-/Touch-Sensor 1fach Komfort

  • Seite 1 Produktdokumentation Glas-/Touch-Sensor 1fach Komfort mit Busankoppler Glas-/Touch-Sensor 2fach Komfort mit Busankoppler Glas-/Touch-Sensor 3fach Komfort mit Busankoppler Glas-/Touch-Sensor 4fach Komfort mit Busankoppler Stand der Dokumentation: 15.10.2012 65770120 Best.-Nr. 751418xx Seite 1 von 110 Best.-Nr. 751428xx Best.-Nr. 751438xx Best.-Nr. 751448xx...

  • Seite 2: Inhaltsverzeichnis

    Produktdokumentation Inhalt 1 Produktdefinition ......................... 1.1 Produktkatalog ........................ 1.2 Anwendungszweck ......................1.3 Zubehör .......................... 2 Montage, elektrischer Anschluss und Bedienung ............2.1 Sicherheitshinweise ......................2.2 Geräteaufbau ........................2.3 Montage und elektrischer Anschluss ................2.4 Inbetriebnahme ......................2.5 Bedienung ........................3 Technische Daten ......................

  • Seite 3: Produktdefinition

      Produktdefinition 1 Produktdefinition 1.1 Produktkatalog Produktname: Glas-/Touch-Sensor 1fach Komfort / Glas-/Touch-Sensor 3fach Komfort / Glas-/Touch-Sensor 4fach Komfort / Glas-/Touch-Sensor 4fach Komfort Verwendung: Sensor Bauform: UP (unter Putz) Best.-Nr. 751418xx / 751428xx / 751438xx / 751448xx 1.2 Anwendungszweck Die KNX Glas-/Touch-Sensoren Komfort bestehen aus mehreren Sensorflächen, die durch eine Fingerberührung bedient werden können.

  • Seite 4: Zubehör

      Produktdefinition 1.3 Zubehör Einbaudose 2fach Best.-Nr. 1871 Temperaturfühler Best.-Nr. 161 Best.-Nr. 751418xx Seite 4 von 110 Best.-Nr. 751428xx Best.-Nr. 751438xx Best.-Nr. 751448xx...

  • Seite 5: Montage, Elektrischer Anschluss Und Bedienung

      Montage, elektrischer Anschluss und Bedienung 2 Montage, elektrischer Anschluss und Bedienung 2.1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen.

  • Seite 6: Geräteaufbau

      Montage, elektrischer Anschluss und Bedienung 2.2 Geräteaufbau Bild 1: Geräteaufbau Vorderseite am Beispiel der Variante "4fach" links: R.x-Design / rechts: TS-Sensor-Design Bild 2: Geräteaufbau Rückseite links: R.x-Design / rechts: TS-Sensor-Design (1) Bedienoberfläche (2) Sensorflächen für Bedienfunktionen (abhängig von ETS-Konfiguration als Wippen- oder Tastenfunktion) (3) Status-LED (1 x je Sensorfläche) (4) Betriebs-LED...

  • Seite 7: Montage Und Elektrischer Anschluss

      Montage, elektrischer Anschluss und Bedienung 2.3 Montage und elektrischer Anschluss GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile in der Einbauumgebung. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der Umgebung abdecken! Touch-Sensor R.x anschließen und montieren Bild 3: Gerätemontage eines Touch-Sensors Komfort (12) Montagerahmen (13) Sicherungsschraube...
  • Seite 8   Montage, elektrischer Anschluss und Bedienung Sicherungsschraube (13) unten am Montagerahmen anziehen. Kreuzschraubendreher Typ Pozi-Drive, Größe 0 verwenden. Glas-Sensor TS für Montage auf glattem Untergrund vorbereiten Die Haftpunkte verhindern, dass sich der Glas-Sensor bei Montage auf glatten Flächen verschieben kann. Die Klebeplätze für die Haftpunkte auf der Rückseite des Glas-Sensors (11) von Verunreinigungen befreien (Bild 2).
  • Seite 9   Montage, elektrischer Anschluss und Bedienung Einbaudose für Glas-Sensor TS 2fach verwenden (Zubehör). Montage auf 1fach Unterputz-/ Gerätedosen oder Aufputzdosen ist nicht möglich. Optional: Für erhöhten Demontageschutz, oder um die Schattenfuge zur Wand zu vergrößern, beiliegenden Montagerahmen (12) verwenden. Hierzu den Montagerahmen von hinten auf das Gerät aufrasten.
  • Seite 10   Montage, elektrischer Anschluss und Bedienung Für erhöhten Demontageschutz wird der Montagerahmen fest mit der Einbaudose oder der Wand verschraubt und das Gerät mit einer Sicherungsschraube unten am Montagerahmen gesichert. Klemmfederaufnahmen (17) aus der Einbaudose (16) heraushebeln, um die Schraublöcher der Einbaudose freizulegen.

  • Seite 11: Inbetriebnahme

      Montage, elektrischer Anschluss und Bedienung 2.4 Inbetriebnahme Physikalische Adresse und Applikationsprogramm programmieren Die Inbetriebnahme des Gerätes beschränkt sich im Wesentlichen auf das Programmieren der physikalischen Adresse und des Applikationsprogramms durch die ETS. Projektierung und Inbetriebnahme des Gerätes durch die ETS3.0d mit Patch A oder durch neuere Versionen.

  • Seite 12: Bedienung

      Montage, elektrischer Anschluss und Bedienung 2.5 Bedienung Bedienflächen Die KNX Glas-/Touch-Sensoren Komfort bestehen aus mehreren Sensorflächen, die durch eine Fingerberührung bedient werden können. Die Anzahl der Sensorflächen ist abhängig von der Gerätevariante. Das Bedienkonzept der Sensorflächen kann in der ETS wahlweise als Wippenfunktion oder als Tastenfunktion konfiguriert werden.

  • Seite 13: Technische Daten

      Technische Daten 3 Technische Daten Allgemein Schutzart IP 20 Schutzklasse Prüfzeichen KNX / EIB Umgebungstemperatur -5 ... +45 °C Lager-/Transporttemperatur -25 ... +70 °C Relative Feuchte 0 ... 95 % (keine Betauung) Versorgung KNX KNX Medium TP 1 Inbetriebnahmemodus S-Mode Nennspannung KNX DC 21 ...

  • Seite 14: Software-Beschreibung

    4 Software-Beschreibung 4.1 Software-Spezifikation ETS-Suchpfade: - Taster / Taster, 1fach / Glas-/Touch-Sensor 1fach Komfort - Taster / Taster, 2fach / Glas-/Touch-Sensor 3fach Komfort - Taster / Taster, 3fach / Glas-/Touch-Sensor 4fach Komfort - Taster / Taster, 4fach / Glas-/Touch-Sensor 4fach Komfort...
  • Seite 15   Software-Spezifikation Applikationen für Glas-/Touch-Sensor 4fach Komfort: Nr. Kurzbeschreibung Name Version Maskenver- sion Multifunktionale Tastsensor- Glas-/Touch-Sensor Applikation: 4fach Komfort für ETS3.0 8 Sensorflächen ( 4 x Wippen / 110411 ab Version d 8 x Tasten) und ETS4 Best.-Nr. 751418xx Seite 15 von 110 Best.-Nr.

  • Seite 16: Glas-/Touch-Sensor Komfort 110X11

    Glas-/Touch-Sensor Komfort 110x11 Funktionsumfang 4.2 Glas-/Touch-Sensor Komfort 110x11 4.2.1 Funktionsumfang Funktionsumfang Bedienkonzept der Sensorflächen wahlweise als Wippenfunktion oder als Tastenfunktion konfigurierbar. Bei Tastenfunktion entweder Zweiflächen- oder Einflächenbedienprinzip möglich. Jede Wippe kann für die Funktionen Schalten, Dimmen, Jalousiesteuerung, Wertgeber 1 Byte, Wertgeber 2 Byte, Szenennebenstelle und 2-Kanal-Bedienung verwendet werden. Jede Taste kann für die Funktionen Schalten, Dimmen, Jalousiesteuerung, Wertgeber 1 Byte, Wertgeber 2 Byte, Szenennebenstelle, 2-Kanal-Bedienung und Raumtemperaturregler-Nebenstelle verwendet werden.
  • Seite 17 Glas-/Touch-Sensor Komfort 110x11 Funktionsumfang Die Wippen oder Tasten können über ein 1 Bit Objekt gesperrt werden. Dabei sind folgende Anpassungen möglich: Polarität des Sperrobjekts, Verhalten zu Beginn und am Ende der Sperrung. Während einer aktiven Sperrung können alle oder einzelne Wippen / Tasten ohne Funktion sein, die Funktion einer ausgewählten Taste ausführen oder eine von zwei einstellbaren Sperrfunktionen ausführen.

  • Seite 18: Hinweise Zur Software

    Glas-/Touch-Sensor Komfort 110x11 Hinweise zur Software 4.2.2 Hinweise zur Software ETS Projektierung und Inbetriebnahme Zur Projektierung und Inbetriebnahme des Gerätes ist die ETS3.0d oder eine neuere Version der ETS erforderlich. Die Verwendung der ETS4 ab Version 4.1 wird empfohlen. Für die ETS2 und ältere Versionen der ETS3 ist keine Produktdatenbank verfügbar.

  • Seite 19: Objekttabelle

    Glas-/Touch-Sensor Komfort 110x11 Objekttabelle 4.2.3 Objekttabelle Anzahl der Kommunikationsobjekte: 32 (Variante 1fach) 37 (Variante 2fach) 43 (Variante 3fach) 49 (Variante 4fach) (max. Objektnummer 74 - dazwischen Lücken) Anzahl der Adressen (max): Anzahl der Zuordnungen (max): Dynamische Tabellenverwaltung: Maximale Tabellenlänge: Objekte für Wippen- oder Tastenfunktion: Funktion: Schalten Objekt...
  • Seite 20 Glas-/Touch-Sensor Komfort 110x11 Objekttabelle Funktion: Jalousie Objekt Funktion Name Flag Kurzzeitbetrieb Wippe/Taste 1 1 Bit 1.007 K, -, Ü, (L) Beschreibung 1 Bit Objekt zum Senden von Telegrammen, mit denen ein Jalousie- oder Rollladenantrieb angehalten werden kann, oder mit denen die Jalousielamellen kurzzeitig verstellt werden können.
  • Seite 21 Glas-/Touch-Sensor Komfort 110x11 Objekttabelle Funktion: Wertgeber 2 Byte Objekt Funktion Name Flag Temperaturwert Wippe/Taste 1 2 Byte 9.001 K, S, Ü, (L) Beschreibung 2 Byte Objekt zum Senden eines Temperaturwertes von 0 °C bis 40°C. Wenn die Verstellung des Wertes freigegeben ist, kann das Objekt bei einer langen Betätigung zyklisch Telegramme senden, mit denen der Wert um 1 K verringert oder erhöht werden kann.
  • Seite 22 Glas-/Touch-Sensor Komfort 110x11 Objekttabelle Funktion: 2-Kanal Bedienung Objekt Funktion Name Flag Kanal 1 Wert Wippe/Taste 1 2 Byte 9.001 K, -, Ü, (L) Beschreibung 2 Byte Objekt zum Senden von Werttelegrammen, falls die 2-Kanal- Bedienung aktiviert ist. Funktion: 2-Kanal Bedienung Objekt Funktion Name...
  • Seite 23 Glas-/Touch-Sensor Komfort 110x11 Objekttabelle Objekte für vollflächige Bedienung bei Wippenfunktion (bei Dimmen, Jalousie und 2-Kanal Bedienung): Funktion: Vollflächige Bedienung Objekt Funktion Name Flag Schalten Wippe 1 1 Bit 1.xxx K, S, Ü, (L) Vollflächige Bedienung Beschreibung 1 Bit Objekt zum Senden von Schalttelegrammen (EIN, AUS) bei vollflächiger Bedienung einer Bedienfläche.
  • Seite 24 Glas-/Touch-Sensor Komfort 110x11 Objekttabelle Funktion: Status-LED bei Wippenfunktion Objekt Funktion Name Flag Status-LED rechts Wippe 1 1 Bit 1.xxx K, S, -, (L) Beschreibung 1 Bit Objekt zur Ansteuerung der Status-LED. Funktion: Status-LED bei Wippenfunktion Objekt Funktion Name Flag Status-LED rechts Wippe 1 1 Byte 5.xxx,...
  • Seite 25 Glas-/Touch-Sensor Komfort 110x11 Objekttabelle Funktion: Dimmen Objekt Funktion Name Flag Schalten Sperrfunktion 1 / 2 1 Bit 1.xxx K, S, Ü, (L) Beschreibung 1 Bit Objekt zum Senden von Schalttelegrammen (EIN, AUS). Funktion: Dimmen Objekt Funktion Name Flag Dimmen Sperrfunktion 1 / 2 4 Bit 1.007 K, S, Ü, (L)
  • Seite 26 Glas-/Touch-Sensor Komfort 110x11 Objekttabelle Funktion: Wertgeber 2 Byte Objekt Funktion Name Flag Wert Sperrfunktion 1 / 2 2 Byte 7.xxx K, S, Ü, (L) Beschreibung 2 Byte Objekt zum Senden von Werten von 0 bis 65535. Wenn die Verstellung des Wertes freigegeben ist, kann das Objekt bei einer langen Betätigung zyklisch Telegramme senden, mit denen der Wert um einen einstellbaren Betrag verringert oder erhöht werden kann.
  • Seite 27 Glas-/Touch-Sensor Komfort 110x11 Objekttabelle Funktion: 2-Kanal Bedienung Objekt Funktion Name Flag Kanal 1 Wert Sperrfunktion 1 / 2 1 Byte 5.xxx K, -, Ü, (L) Beschreibung 1 Byte Objekt zum Senden von Werttelegrammen, falls die 2-Kanal- Bedienung aktiviert ist. Funktion: 2-Kanal Bedienung Objekt Funktion...
  • Seite 28 Glas-/Touch-Sensor Komfort 110x11 Objekttabelle Funktion: Sperrfunktion Objekt Funktion Name Flag Sperren Tasten sperren 1 Bit 1.001 K, S, -, (L) Beschreibung 1 Bit Objekt, wodurch das Gerät gesperrt und wieder freigegeben werden kann (Polarität parametrierbar). Objekt für die Betriebs-LED: Funktion: Betriebs-LED Objekt Funktion...
  • Seite 29 Glas-/Touch-Sensor Komfort 110x11 Objekttabelle Objekte für die Reglernebenstelle: Funktion: Reglernebenstelle Objekt Funktion Name Flag Betriebsmodus-Umschaltung Reglernebenstelle 1 Byte 20.102 K, S, Ü, (L) Beschreibung 1 Byte Objekt mit dem ein Raumtemperaturregler zwischen den Betriebsarten Komfort, Standby, Nacht, Frost-/Hitzeschutz umgeschaltet werden kann. Funktion: Reglernebenstelle Objekt...
  • Seite 30 Glas-/Touch-Sensor Komfort 110x11 Objekttabelle Funktion: Reglernebenstelle Objekt Funktion Name Flag Aktuelle Reglernebenstelle 1 Byte 6.010 K, S, Ü, (L) Sollwertverschiebung Beschreibung 1 Byte Objekt, über das die Nebenstelle die aktuelle Sollwertverschiebung des Raumtemperaturreglers empfängt. x ≤ 0 ≤ y (0 = keine Verschiebung aktiv); ganze Zahlen Der mögliche Wertebereich (x bis y) wird durch die Einstellmöglichkeiten des Sollwerts 'nach oben' oder 'nach unten' (parametrierbar) in Verbindung mit dem Stufenwert beim Raumtemperaturregler festgelegt.
  • Seite 31 Glas-/Touch-Sensor Komfort 110x11 Objekttabelle Objekte für die Szenenfunktion: Funktion: Szenenfunktion Objekt Funktion Name Flag 66...73 Schalten Szenenausgang 1 1 Bit 1.001 K, S, Ü, (L) Beschreibung 1 Bit Objekte zur Ansteuerung von bis zu acht Aktorgruppen (EIN, AUS). Funktion: Szenenfunktion Objekt Funktion Name...

  • Seite 32: Funktionsbeschreibung

    Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung 4.2.4 Funktionsbeschreibung 4.2.4.1 Bedienkonzept und Tastenauswertung Bedienflächen Die KNX Glas-/Touch-Sensoren Komfort bestehen aus mehreren Sensorflächen, die durch eine Fingerberührung bedient werden können. Die Anzahl der Sensorflächen ist abhängig von der Gerätevariante. Das Bedienkonzept der Sensorflächen kann in der ETS wahlweise als Wippenfunktion oder als Tastenfunktion konfiguriert werden.
  • Seite 33 Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung Bild 7: Wippenbedienung links Bild 8: Wippenbedienung rechts (18) Wippe (19) linke Taste der Wippe (20) rechte Taste der Wippe Vollflächige Bedienung bei Wippenfunktion Abhängig von der Funktions-Einstellung einer Wippe, kann optional auch eine vollflächige Bedienung konfiguriert werden. Auf diese Weise können zusätzliche Funktionen, die von der Wippengrundfunktion losgelöst sind, ausgeführt werden.
  • Seite 34 Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung Bild 9: Vollflächige Wippenbedienung (18) Wippe (19) linke Taste der Wippe (20) rechte Taste der Wippe i Eine vollflächige Bedienung kann ausschließlich in der Wippenfunktion konfiguriert werden. Tastenpaar als Tastenfunktion Bei der Tastenfunktion wird unterschieden, ob nebeneinanderliegende Sensorflächen auf zwei separate und funktional unabhängige Tasten aufgeteilt (Zweiflächenbedienung) oder als eine 'große' Taste zusammengefügt werden (Einflächenbedienung).
  • Seite 35 Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung Bild 10: Tastenbedienung (Zweiflächenbedienung) (19) linke Taste (unabhängig von der rechten Taste) (20) rechte Taste (unabhängig von der linken Taste) Bei einer Einflächenbedienung werden nebeneinanderliegende Sensorflächen nur als eine 'große' Taste ausgewertet. Diese Taste wird unabhängig zu den anderen Tasten oder Wippen des Tastsensors parametriert und kann verschiedene Funktionen erfüllen (z.
  • Seite 36 Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung Taste mit einer ungeraden Tastennummer angelegt. Best.-Nr. 751418xx Seite 36 von 110 Best.-Nr. 751428xx Best.-Nr. 751438xx Best.-Nr. 751448xx...

  • Seite 37: Allgemeine Einstellungen

    Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung 4.2.4.2 Allgemeine Einstellungen Betriebs-LED Die Betriebs-LED wird für verschiedene Anzeigefunktionen genutzt, die zum Teil fest vorgegeben sind... Bei einem nicht projektierten Gerät (Auslieferungszustand) oder bei einem falsch geladenen Applikationsprogramm blinkt die Betriebs-LED mit einer langsamen Frequenz von etwa 0,75 Hz.

  • Seite 38: Wippen- Und Tastenfunktionen

    Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung 4.2.4.3 Wippen- und Tastenfunktionen Im Folgenden werden die verschiedenen Funktionen beschrieben, die für jede Wippe oder Taste des Geräts in der ETS konfiguriert werden können. 4.2.4.3.1 Funktion Schalten Für jede Wippe oder jede Taste, deren Funktion auf "Schalten" eingestellt ist, zeigt die ETS ein 1 Bit Kommunikationsobjekt an.

  • Seite 39: Funktion Dimmen

    Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung 4.2.4.3.2 Funktion Dimmen Für jede Wippe oder jede Taste, deren Funktion auf "Dimmen" eingestellt ist, zeigt die ETS ein 1 Bit Objekt und ein 4 Bit Objekt an. Generell sendet das Gerät bei einer kurzen Betätigung ein Schalttelegramm und bei einer langen Betätigung ein Dimmtelegramm.
  • Seite 40 Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung vollflächige Bedienung freigeschaltet wird, kann das Gerät diese Zeit nutzen, um die ansonsten ungültige gleichzeitige Betätigung beider Druckpunkte auszuwerten. Eine vollflächige Bedienung einer Wippe wird durch das Gerät erkannt, wenn eine Bedienfläche großflächig niedergedrückt wird, so dass beide Druckpunkte der Wippe betätigt sind. Sobald das Gerät eine gültige vollflächige Bedienung erkannt hat, blinkt die Betriebs-LED schnell mit einer Frequenz von etwa 8 Hz für die Dauer der Bedienung.

  • Seite 41: Funktion Jalousie

    Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung 4.2.4.3.3 Funktion Jalousie Für jede Wippe oder jede Taste, deren Funktion auf "Jalousie" eingestellt ist, zeigt die ETS die beiden 1 Bit Objekte "Kurzzeitbetrieb" und "Langzeitbetrieb" an. Bedienkonzepte bei der Jalousiefunktion Zur Steuerung von Jalousie-, Rollladen- Markisen- oder ähnlichen Antrieben unterstützt das Gerät vier Bedienkonzepte, bei denen die Telegramme mit unterschiedlichem zeitlichen Ablauf ausgesendet werden.
  • Seite 42 Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung Bild 13: Bedienkonzept "Lang – Kurz" Bedienkonzept "Lang – Kurz": Bei der Wahl des Bedienkonzeptes "Lang – Kurz" zeigt das Gerät folgendes Verhalten: Unmittelbar beim Drücken der Taste sendet das Gerät ein Langzeittelegramm. Damit beginnt der Antrieb zu fahren und die Zeit T1 ("Lamellenverstellzeit") wird gestartet. Falls innerhalb der Lamellenverstellzeit die Taste losgelassen wird, sendet das Gerät ein Kurzzeittelegramm aus.
  • Seite 43 Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung Bild 15: Bedienkonzept "Lang – Kurz oder Kurz" Bedienkonzept "Lang – Kurz oder Kurz": Bei der Wahl des Bedienkonzeptes "Lang – Kurz oder Kurz" zeigt das Gerät folgendes Verhalten: Unmittelbar beim Drücken der Taste startet das Gerät die Zeit T1 ("Zeit zwischen Kurz- und Langzeitbefehl") und wartet.
  • Seite 44 Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung Eine vollflächige Bedienung einer Wippe wird durch den Tastsensor erkannt, wenn eine Bedienfläche großflächig niedergedrückt wird, so dass beide Druckpunkte der Wippe betätigt sind. Sobald das Gerät eine gültige vollflächige Bedienung erkannt hat, blinkt die Betriebs-LED schnell mit einer Frequenz von etwa 8 Hz für die Dauer der Bedienung.

  • Seite 45: Funktion Wertgeber

    Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung 4.2.4.3.4 Funktion Wertgeber Für jede Wippe oder jede Taste, deren Funktion auf "Wertgeber 1Byte" oder "Wertgeber 2Byte" eingestellt ist, zeigt die ETS ein entsprechendes Objekt an. Bei einem Tastendruck wird der parametrierte oder der durch eine Wertverstellung (siehe unten) zuletzt intern abgespeicherte Wert auf den Bus ausgesendet.
  • Seite 46 Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung i Bei einer Wertverstellung werden die neu eingestellten Werte nur flüchtig im RAM des Geräts abgespeichert. Dadurch werden die gespeicherten Werte bei einem Reset des Tastsensors (Busspannungsausfall oder ETS-Programmiervorgang) durch die voreingestellten Werte, die durch die ETS programmiert wurden, ersetzt. i Beim 1 Byte Wertgeber mit der Funktionsweise "Wertgeber 0…100 %"...

  • Seite 47: Funktion Szenennebenstelle

    Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung 4.2.4.3.5 Funktion Szenennebenstelle Für jede Wippe oder jede Taste, deren Funktion auf "Szenennebenstelle" eingestellt ist, zeigt die ETS den Parameter "Funktionsweise" an, der die folgenden Einstellungen unterscheidet… "Szenennebenstelle ohne Speicherfunktion" "Szenennebenstelle mit Speicherfunktion" "Abruf interne Szene ohne Speicherfunktion" "Abruf interne Szene mit Speicherfunktion"...

  • Seite 48: Funktion 2-Kanal-Bedienung

    Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung 4.2.4.3.6 Funktion 2-Kanal-Bedienung In einigen Situationen ist es erwünscht, mit nur einem Bedienvorgang zwei unterschiedliche Funktionen ausführen und verschiedenartige Telegramme aussenden zu können, also zwei Funktionskanäle zu bedienen. Das ermöglicht die Funktion "2-Kanal Bedienung". Für beide Kanäle kann mit den Parametern "Funktion Kanal 1" und "Funktion Kanal 2" bestimmt werden, welche Kommunikationsobjekttypen verwendet werden sollen.
  • Seite 49 Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung zum Kanal 2 versendet. Dieses Konzept sieht also nur die Versendung eines Kanals vor. Um zu signalisieren, dass ein Telegramm versendet wurde, leuchtet die Status-LED bei der Einstellung "Telegrammquittierung" für ca. 250 ms auf. Bei diesem Bedienkonzept sendet das Gerät nicht unmittelbar beim Drücken der Wippe ein Telegramm.

  • Seite 50: Status-Led

    Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung 4.2.4.4 Status-LED Status-LED Zu einer Sensorfläche am Gerät gehört jeweils eine Status-LED. Abhängig von den Einstellungen der Wippen oder der Tasten unterscheiden sich die möglichen Funktionen der Status-LED geringfügig voneinander. Jede Status-LED unterscheidet die folgenden Optionen… immer AUS, immer EIN, Ansteuerung über separates LED-Objekt,...
  • Seite 51 Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung Funktion der Status-LED "Betätigungsanzeige" oder "Telegrammquittierung" Falls eine Status-LED zur Betätigungsanzeige verwendet wird, schaltet das Gerät sie jedes Mal ein, wenn die entsprechende Wippe oder Taste gedrückt wird. Für alle Status-LED gemeinsam bestimmt der Parameter "Leuchtdauer der Status-LED bei Betätigungsanzeige" auf der Parameterseite "Allgemein", wie lange die Status-LED eingeschaltet wird.
  • Seite 52 Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung Bit 2: Nacht-Betrieb Bit 3: Frost-/Hitzschutzbetrieb Bit 4: Regler gesperrt Bit 5: Heizen / Kühlen (Heizen = 1 / Kühlen = 0) Bit 6: Regler inaktiv (Totzonenbetrieb) Bit 7: Frostalarm Bedeutung der bitorientierten Statusmeldungen des Raumtemperaturreglers (aktiv = EIN): Komfortbetrieb: Ist aktiv, wenn der Betriebsmodus "Komfort"...

  • Seite 53: Szenensteuerung

    Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung 4.2.4.5 Szenensteuerung Einleitung Das Gerät kann auf zwei Arten im Rahmen einer Szenensteuerung eingesetzt werden… Jede Wippe oder Taste kann als Szenennebenstelle arbeiten. Damit ist es möglich, Szenen, die in anderen Geräten gespeichert sein können, aufzurufen oder zu speichern (siehe Seite 47).
  • Seite 54 Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung Der Parameter "Sendeverzögerung" ermöglicht für jeden Szenenausgang eine individuelle Wartezeit einzutragen. Diese Sendeverzögerung kann in verschiedenen Situationen eingesetzt werden… Wenn die Aktoren, die in eine Szene eingebunden sind, automatisch Statusmeldungen senden, oder wenn mehrere Szenentaster eingesetzt werden, um die Anzahl der Kanäle innerhalb der Szenen zu vergrößern, kann es beim Aufruf einer Szene kurzfristig zu einer hohen Buslast kommen.

  • Seite 55: Szenen Speichern

    Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung 4.2.4.5.2 Szenen speichern Für jeden Ausgang einer Szene kann ein entsprechender Szenenwert in der ETS vordefiniert werden, der bei einem Szenenabruf auf den Bus ausgesendet wird. Im laufenden Betrieb der Anlage kann es erforderlich sein, diese voreingestellten Werte anzupassen und die angepassten Werte im Gerät abzuspeichern.

  • Seite 56: Sperrfunktion

    Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung 4.2.4.6 Sperrfunktion Konfiguration Über das 1 Bit Kommunikationsobjekt "Tasten sperren" können die Sensorflächen des Geräts ganz oder teilweise gesperrt werden. Während einer Sperrung können die Wippen oder die Tasten auch vorübergehend eine andere Funktion ausführen. Eine aktive Sperrung betrifft nur die Funktionen der Wippen oder Tasten. Die Funktionen der Status-LED, die Szenenfunktion und die Alarmmeldung sind von der Sperrfunktion unabhängig.
  • Seite 57 Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung Funktion der >>Zieltaste<< Reaktion "wie >> Reaktion "wie >>Zieltaste<< Zieltaste<< beim Drücken" beim Loslassen" Schalten / Umschalten Schalt-Telegramm Schalt-Telegramm Dimmen Schalt-Telegramm kein Telegramm Jalousie Move-Telegramm kein Telegramm Szenennebenstelle Szenenabruf-Telegramm kein Telegramm Wertgeber 1 Byte Wert-Telegramm kein Telegramm Wertgeber 2 Byte Wert-Telegramm kein Telegramm...
  • Seite 58 Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung Den Parameter "Verhalten während aktiver Sperrung" einstellen auf "alle Tasten keine Funktion". Das Gerät ist dann während einer Sperrung vollständig gesperrt. Eine Sensorflächenbedienung zeigt keine Reaktion. Die Status-LED der gesperrten Tasten sind ohne Funktion (auch keine Betätigungsanzeige). Lediglich der Zustand "immer EIN" oder "immer AUS"...

  • Seite 59: Reglernebenstelle

    Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung 4.2.4.7 Reglernebenstelle 4.2.4.7.1 Anbindung an den Raumtemperaturregler Funktionsweise Zur Ansteuerung eines KNX-Raumtemperaturreglers kann die Reglernebenstelle verwendet werden. Die Reglernebenstellen-Funktion wird durch den Parameter "Reglernebenstelle" auf der Karte "Allgemein" freigeschaltet. Die Reglernebenstelle ist an der Temperaturregelung selbst nicht beteiligt. Sie gibt dem Benutzer die Möglichkeit, die Einzelraumregelung von verschiedenen Stellen im Raum aus zu bedienen.
  • Seite 60 Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung Die Kommunikationsobjekte "Betriebsmodus-Umschaltung", "Zwang Betriebsmodus- Umschaltung", "Präsenztaste", "Aktuelle Sollwertverschiebung" und "Regler Status" der Reglernebenstelle aktualisieren sich nach einem Reset oder nach einem ETS- Programmiervorgang automatisch, wenn der Parameter "Wertanforderung der Reglernebenstelle?" auf der Parameterseite "Allgemein" auf "Ja" eingestellt ist. Die Aktualisierung erfolgt durch Wertlese-Telegramme an den Raumtemperaturregler (ValueRead).

  • Seite 61: Tastenfunktionsweise "Betriebsmodusumschaltung

    Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung 4.2.4.7.2 Tastenfunktionsweise "Betriebsmodusumschaltung" Die Umschaltung des Regler-Betriebsmodus kann entsprechend dem im KNX-Handbuch definierten Standard-Funktionsblock für Raumtemperaturregler mit zwei 1 Byte Kommunikationsobjekten erfolgen. Dabei wird zwischen der Betriebsmodusumschaltung über das normale und über das Zwangsobjekt unterschieden. Das Objekt "Betriebsmodus- Umschaltung"...

  • Seite 62: Tastenfunktionsweise "Präsenztaste

    Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung 4.2.4.7.3 Tastenfunktionsweise "Präsenztaste" Alle Tasten, deren Funktion auf "Präsenztaste" eingestellt sind, werden intern mit dem Objekt "Präsenztaste" der Reglernebenstelle verbunden. Der Parameter "Präsenzfunktion beim Drücken der Taste" bestimmt den Objektwert, der bei einer Sensorflächenbedienung auf den Bus ausgesendet wird.

  • Seite 63: Tastenfunktionsweise "Sollwertverschiebung

    Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung 4.2.4.7.4 Tastenfunktionsweise "Sollwertverschiebung" Als weitere Funktion der Reglernebenstelle steht die Sollwertverschiebung zur Verfügung. Sie verwendet zwei 1 Byte Kommunikationsobjekte mit dem Datenpunkttyp 6.010 (Ganzzahl mit Vorzeichen). Durch Tastenbedienungen kann bei dieser Nebenstellenfunktion der Temperatur-Basis-Sollwert an einem Raumtemperaturregler verschoben werden.

  • Seite 64: Raumtemperatur-Messung

    Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung 4.2.4.8 Raumtemperatur-Messung Temperaturerfassung und Messwertbildung Der Tastsensor bietet die Möglichkeit, die Raumtemperatur zu messen und den Messwert aufbereitet anderen KNX-Teilnehmern zur Verfügung zu stellen. Die Raumtemperaturmessung kann verwendet werden, wenn der Parameter "Raumtemperatur-Messung" auf auf der Parameterseite "Allgemein"...
  • Seite 65 Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung Parameterseite "Raumtemperatur-Messung" kann der positive (Temperaturanhebung, Faktoren: 1 ... 127) oder der negative (Temperaturabsenkung, Faktoren: –128 ... –1) Temperaturabgleich in 0,1 K-Schritten parametriert werden. Der Abgleich wird somit nur einmal statisch eingestellt und ist für alle Betriebszustände des Reglers gleich. i Der Messwert muss angehoben werden, falls der vom Fühler gemessene Wert unterhalb der tatsächlichen Raumtemperatur liegt.

  • Seite 66: Putzfunktion

    Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung 4.2.4.9 Putzfunktion Damit beim Reinigen der Glasoberfläche keine ungewollten Aktionen ausgeführt werden, kann die Putzfunktion aktiviert und die Sensorflächenauswertung für 60 s (Sperrzeit) unterdrückt werden. Während einer aktiven Putzfunktion sind alle Sensorflächen des Geräts gesperrt. Zudem blinken alle Status-LED synchron mit einer Frequenz von ca. 1 Hz. Nach Ablauf der Sperrzeit kehrt das Gerät automatisch in den Normalbetrieb zurück.

  • Seite 67: Alarmmeldung

    Glas-/Touch-Sensor Komfort 110x11 Funktionsbeschreibung 4.2.4.10 Alarmmeldung Das Gerät ermöglicht die Signalisierung eines Alarms, welcher beispielsweise ein Einbuch- oder Feueralarm einer KNX-Alarmzentrale sein kann. Eine Alarmsignalisierung erfolgt durch das synchrone Blinken aller Status-LED und der Betriebs-LED des Geräts. Dieser Anzeige- Alarm kann separat durch den Parameter "Anzeige-Alarmmeldung" auf der Parameterseite "Alarmmeldungen"...

  • Seite 68: Auslieferungszustand

    Glas-/Touch-Sensor Komfort 110x11 Auslieferungszustand 4.2.5 Auslieferungszustand Solange das Gerät noch nicht mit Applikationsdaten durch die ETS programmiert wurde, blinkt die Betriebs-LED langsam (ca. 0,75 Hz). Beim Betätigen einer Sensorfläche leuchtet die zugehörige Status-LED kurz auf (Betätigungsanzeige). Dieser Zustand wird erst durch das Programmieren der Applikation beendet.

  • Seite 69: Parameter

    Glas-/Touch-Sensor Komfort 110x11 Parameter 4.2.6 Parameter Beschreibung Werte Kommentar h Allgemein Sendeverzögerung Nach einem Reset (z. B. nach dem nach Reset oder Laden des Applikationsprogramms oder Busspannungs- Nein der physikalischen Adresse oder nach wiederkehr Wiederkehr der Busspannung) kann das Gerät für die Funktionen Raumtemperaturreglernebenstelle automatisch Telegramme aussenden.
  • Seite 70 Glas-/Touch-Sensor Komfort 110x11 Parameter Die Betriebs-LED blinkt permanent mit einer festen Frequenz von 0,75 Hz. Neben der hier eingestellten Funktion kann die Betriebs-LED verschiedene Zustände durch andere Blinkrhythmen darstellen. Dazu gehören der Programmiermodus und die Signalisierung einer vollflächigen Bedienung oder einer nicht geladenen Applikation.
  • Seite 71 Glas-/Touch-Sensor Komfort 110x11 Parameter freigeschaltet Dieser Parameter gibt das Kommunikationsobjekt für die gesperrt Putzfunktion frei. h Bedienkonzept Bedienkonzept der Wippenfunktion (Wippe 1) Für jede Sensorfläche kann unabhängig Tasten 1 und 2 eingestellt werden, ob sie als eine Tastenfunktion Wippe mit einer zusammenhängenden (Für die weiteren Grundfunktion oder ob sie als bis zu Sensorflächen stehen...
  • Seite 72 Glas-/Touch-Sensor Komfort 110x11 Parameter Befehl beim Drücken keine Reaktion Diese Parameter bestimmen die der Wippe links Reaktion, wenn die Wippe links gedrückt oder losgelassen wird. Befehl beim Loslassen keine Reaktion der Wippe links Befehl beim Drücken keine Reaktion Diese Parameter bestimmen die der Wippe rechts Reaktion, wenn die Wippe rechts gedrückt oder losgelassen wird.
  • Seite 73 Glas-/Touch-Sensor Komfort 110x11 Parameter Zeit zwischen Schalten 100 … 400 … 50000 Dieser Parameter bestimmt, wie lange und Dimmen Wippe die Wippe rechts betätigt werden muss, rechts damit der Tastsensor ein (100 … 50000 x 1 ms) Dimmtelegramm sendet. Erweiterte Parameter aktiviert Wenn die erweiterten Parameter deaktiviert...
  • Seite 74 Glas-/Touch-Sensor Komfort 110x11 Parameter parametrierten Schrittweite), bis die Taste losgelassen wird. Zeit zwischen zwei 200 ms Dieser Parameter bestimmt, wie schnell Telegrammen 300 ms die Telegramme zum Dimmen bei einer 400 ms Telegrammwiederholung automatisch 500 ms wiederholt werden. 750 ms Dieser Parameter ist nur sichtbar bei "Telegrammwiederholung = Ja"! Vollflächige Bedienung...
  • Seite 75 Glas-/Touch-Sensor Komfort 110x11 Parameter Die folgenden Parameter sind nur für die Wippen-Funktion "Jalousie" gültig... Befehl beim Drücken Wippe links:AUF / Wippe Dieser Parameter bestimmt die der Wippe rechts: AB Bewegungsrichtung des Antriebs bei einer Tastenbetätigung. Bei der Wippe links:AB / Wippe Einstellung "UM"...
  • Seite 76 Glas-/Touch-Sensor Komfort 110x11 Parameter "Bedienkonzept = Kurz – Lang"! Vollflächige Bedienung freigeschaltet Wenn die vollflächige Bedienung freigeschaltet wird, zeigt die ETS die gesperrt folgenden Parameter an. Die vollflächige Bedienung ist nur parametrierbar bei "Bedienkonzept = Lang – Kurz oder Kurz"! Funktion bei Schalten Bei vollflächiger Bedienung bestimmt...
  • Seite 77 Glas-/Touch-Sensor Komfort 110x11 Parameter Möglichkeit zu wählen, ob die zu Wippe links: 0 … 255 / sendenden Werte als Ganzzahlen von 0 Wippe rechts: 0 … 255 bis 255 oder als Prozentangaben von 0 % bis 100 % zu verstehen sind. Wippe links: 0 …...
  • Seite 78 Glas-/Touch-Sensor Komfort 110x11 Parameter Startwert bei Die Wertverstellung kann mit Wertverstellung unterschiedlichen Ausgangswerten starten. wie parametrierter Wert Der Tastsensor startet bei jeder langen Bedienung immer wieder bei dem durch die ETS programmierten Wert startet. wie Wert nach der letzten Der Tastsensor startet bei der langen Verstellung Bedienung mit dem Wert, den er selbst oder ein anderes Gerät mit dieser...
  • Seite 79 Glas-/Touch-Sensor Komfort 110x11 Parameter (255 oder 100 %) überschreitet, passt er die Schrittweite für den letzten Schritt automatisch an. Dieser Parameter ist nur sichtbar bei "Wertverstellung über langen Tastendruck = freigeschaltet"! Wertverstellung mit Falls die Wertverstellung ohne Überlauf Überlauf erfolgen soll (Einstellung "Nein") und der Nein Tastsensor bei der Wertverstellung die untere Grenze des Verstellbereiches (0...
  • Seite 80 Glas-/Touch-Sensor Komfort 110x11 Parameter betätigt wird. Er ist nur sichtbar bei "Funktionsweise = Helligkeitswertgeber"! Helligkeitswert 0, 50, … 300 … 1450, 1500 Dieser Parameter bestimmt den Wippe rechts Objektwert, wenn die Wippe rechts betätigt wird. Er ist nur sichtbar bei "Funktionsweise = Helligkeitswertgeber"! Wert (0 …...
  • Seite 81 Glas-/Touch-Sensor Komfort 110x11 Parameter Tastendruck = freigeschaltet"! Richtung der aufwärts Der Tastsensor kann bei einer langen Wertverstellung Bedienung die Werte entweder immer in abwärts der gleichen Richtung verstellen, oder er speichert die Richtung der letzten umschalten (alternierend) Verstellung und kehrt diese bei einem neuen Tastendruck um.
  • Seite 82 Glas-/Touch-Sensor Komfort 110x11 Parameter Wertverstellung mit Falls die Wertverstellung ohne Überlauf Überlauf erfolgen soll (Einstellung "Nein") und der Nein Tastsensor bei der Wertverstellung die untere Grenze des Verstellbereiches (0 °C, 0 Lux, 0) oder die obere Grenze (+ 40 °C, 1500 Lux, 65535) erreicht, beendet er die Wertverstellung automatisch.
  • Seite 83 Glas-/Touch-Sensor Komfort 110x11 Parameter dieser Stelle wird die bei einem Tastendruck rechts auszusendende Szenennummer definiert. Szenennummer 1...8 An dieser Stelle wird die Nummer der (1 … 8) internen Szene definiert, die bei einem Wippe links Tastendruck links aufgerufen oder abgespeichert wird. Szenennummer 1...8 An dieser Stelle wird die Nummer der...
  • Seite 84 Glas-/Touch-Sensor Komfort 110x11 Parameter Wert der Taste für Dieser Parameter bestimmt den Kanal 1 (2) Objektwert, der auf den Bus Wippe links (0...255) ausgesendet wird, wenn die Wippe links gedrückt wird. Er ist nur sichtbar bei "Funktion Kanal 1 (2) = Wertgeber 0…255 (1 Byte)"! Wert der Taste für 0...255 Dieser Parameter bestimmt den...
  • Seite 85 Glas-/Touch-Sensor Komfort 110x11 Parameter Zeit zwischen Kanal 1 0...30...255 In Abhängigkeit des gewählten und Kanal 2 Bedienkonzepts bestimmt dieser Wippe rechts Parameter, wann der Taster das (1 … 255 x 100 ms) Telegramm für den Kanal 1 und das Telegramm für den Kanal 2 aussendet, wenn die Wippe rechts gedrückt wird.
  • Seite 86 Glas-/Touch-Sensor Komfort 110x11 Parameter h Wippe 2 (Tasten 3/4) … Wippe n siehe Wippe 1! h Taste 1 (Nur bei "Funktion der Tasten 1 und 2 = als separate Tasten"!) Funktion keine Funktion Hier wird die Grundfunktion der Taste Schalten festgelegt.
  • Seite 87 Glas-/Touch-Sensor Komfort 110x11 Parameter Heller dimmen um 1,5 % Mit diesem Parameter wird der relative Dimmschritt beim heller Dimmen eingestellt. Bei jedem Tastendruck wird 12,5 % maximal mit der parametrierten 25 % Schrittweite gedimmt. 50 % Besonders bei einer kleinen 100 % Dimmschritten ist es empfehlenswert, wenn der Tastsensor die...
  • Seite 88 Glas-/Touch-Sensor Komfort 110x11 Parameter bei jedem Langzeitbefehl. Wenn mehrere Taster den gleichen Antrieb steuern sollen, müssen die Langzeitobjekte der Taster miteinander verbunden sein, damit die Bewegungsrichtung korrekt gewechselt werden kann. Bedienkonzept Kurz – Lang – Kurz Zur Jalousiesteuerung können vier verschiedene Bedienkonzepte gewählt Lang –...
  • Seite 89 Glas-/Touch-Sensor Komfort 110x11 Parameter wird. Er ist nur sichtbar bei "Funktionsweise = … 0…100 %"! Wertverstellung über freigeschaltet Wenn die Wertverstellung über einen langen Tastendruck langen Tastendruck freigeschaltet ist, gesperrt zeigt die ETS weitere Parameter an. Die Wertverstellung beginnt, wenn die Taste länger als 5 s gedrückt gehalten wird.
  • Seite 90 Glas-/Touch-Sensor Komfort 110x11 Parameter automatisch an. Dieser Parameter ist nur sichtbar bei "Wertverstellung über langen Tastendruck = freigeschaltet"! Zeit zwischen zwei 0,5 s Bei einer Wertverstellung berechnet der Telegrammen Tastsensor den neuen Telegrammwert aus dem vorherigen Wert und der eingestellten Schrittweite. Wenn er dabei die untere Grenze des Verstellbereiches (0 oder 0 %) unterschreitet oder die obere Grenze...
  • Seite 91 Glas-/Touch-Sensor Komfort 110x11 Parameter Helligkeitswert 0, 50, … 300 … 1450, 1500 Dieser Parameter bestimmt den Objektwert, wenn Taste gedrückt wird. Er ist nur sichtbar bei "Funktionsweise = Helligkeitswertgeber"! Wert (0 … 65535) 0 … 65535 Dieser Parameter bestimmt den Objektwert, wenn Taste gedrückt wird.
  • Seite 92 Glas-/Touch-Sensor Komfort 110x11 Parameter Schrittweite 1 °C Bei Temperaturwerten ist die Schrittweite der Verstellung fest auf 1 °C eingestellt. Dieser Parameter ist nur sichtbar bei "Funktionsweise = Temperaturwertgeber" und "Wertverstellung über langen Tastendruck = freigeschaltet"! Schrittweite 50 Lux Bei Helligkeitswerten ist die Schrittweite der Verstellung fest auf 50 Lux eingestellt.
  • Seite 93 Glas-/Touch-Sensor Komfort 110x11 Parameter Schritten entspricht ein. Danach sendet der Tastsensor ein Telegramm mit dem Wert der anderen Bereichsgrenze und fährt mit der Wertverstellung richtungsgleich fort. Die folgenden Parameter sind nur für die Tasten-Funktion "Szenennebenstelle" gültig... Funktionsweise Szenennebenstelle ohne Hier wird die Funktionsweise der Speicherfunktion Nebenstelle eingestellt.
  • Seite 94 Glas-/Touch-Sensor Komfort 110x11 Parameter Kanal 1 und bei einer langen Betätigung beide Telegramme. Funktion Kanal 1 (2) keine Funktion Dieser Parameter bestimmt die Schalten (1 Bit) Kanalfunktion und legt fest, welche Wertgeber 0 … 255 weiteren Parameter und welches (1 Byte) Kommunikationsobjekt für den Kanal 1 Wertgeber 0 …...
  • Seite 95 Glas-/Touch-Sensor Komfort 110x11 Parameter Zwangs- Präsenzstatus ändern, oder sie kann Betriebsmodusumschaltung den aktuellen Raumtemperatursollwert ändern. Passend zu der Einstellung Präsenztaste dieses Parameters zeigt die ETS weitere Parameter an. Sollwertverschiebung Betriebsmodus beim Komfort-Betrieb Falls die Reglernebenstelle die Drücken der Taste Betriebsart des Raumtemperaturreglers Standby-Betrieb mit normaler Priorität umschalten soll, kann die Nebenstelle entweder bei einer...
  • Seite 96 Glas-/Touch-Sensor Komfort 110x11 Parameter Präsenzfunktion beim Präsenz AUS Beim Drücken der Taste kann die Drücken der Taste Reglernebenstelle den Präsenzzustand Präsenz EIN des Raumtemperaturreglers entweder definiert ein oder ausschalten, oder die Präsenz UM Nebenstelle kann zwischen den beiden Zuständen wechseln ("Präsenz UM"). Damit diese Umschaltung korrekt funktioniert, sollte die Reglernebenstelle nach einem Reset oder nach einer...
  • Seite 97 Glas-/Touch-Sensor Komfort 110x11 Parameter immer EIN Unabhängig von der Tasten- oder Wippenfunktion ist die Status-LED dauerhaft eingeschaltet. Betätigungsanzeige Die Status-LED signalisiert eine Tastenbetätigung. Die Leuchtdauer wird auf der Parameterseite "Allgemein" gemeinsam für alle Status-LED, die als Betätigungsanzeige konfiguriert sind, eingestellt. Telegrammquittierung Die Status-LED signalisiert das Aussenden eines Telegramms bei der 2-...
  • Seite 98 Glas-/Touch-Sensor Komfort 110x11 Parameter Funktionsweise der Taste als "Präsenztaste" konfigurierbar. Anzeige Tastenfunktion Die Status-LED zeigt den Zustand der inaktiv Präsenztaste bei einer Reglernebenstellenbedienung an. Die LED leuchtet, wenn die Präsenzfunktion inaktiv ist. Die LED ist aus, wenn die Präsenzfunktion aktiviert ist. Diese Einstellung ist nur bei der Tastenfunktion "Reglernebenstelle"...
  • Seite 99 Glas-/Touch-Sensor Komfort 110x11 Parameter Parameter "Status-LED EIN bei" eingeblendet. Die Voreinstellungen des Parameters "Funktion der Status-LED" ist abhängig von der konfigurierten Tasten- oder Wippenfunktion. Bei Funktion der Status LED = "Anzeige über separates LED- Objekt"... Ansteuerung der 1 = LED statisch EIN / Sofern die "Funktion der Status-LED ..."...
  • Seite 100 Glas-/Touch-Sensor Komfort 110x11 Parameter Regler gesperrt Informationen. Mit diesem Parameter Heizen / Kühlen wird bestimmt, welches Bit durch die Regler inaktiv LED angezeigt werden soll. (Totzonenbetrieb) Die Anzeige des Reglerstatus ist nur bei Frostalarm freigeschalteter Reglernebenstelle (Parameterseite "Allgemein") möglich!. Bei Funktion der Status LED = "Vergleicher ohne Vorzeichen"...
  • Seite 101 Glas-/Touch-Sensor Komfort 110x11 Parameter Messwertbildung intern 10 % zu 90 % An dieser Stelle wird die Gewichtung zu bedrahtet 20 % zu 80 % des Temperaturmesswerts des internen 30 % zu 70 % und des bedrahteten Fühlers festgelegt. 40 % zu 60 % Dadurch wird ein resultierender 50 % zu 50 % Gesamtmesswert gebildet, der zur...
  • Seite 102 Glas-/Touch-Sensor Komfort 110x11 Parameter aktiv ist. sperren = 0 / freigeben = 1 Reaktion des keine Reaktion Neben der Sperrung der Wippen- oder Tastsensors zu Beginn Tastenfunktionen kann der Tastsensor der Sperrung Reaktion wie Taste >>X<< auch noch unmittelbar beim Eintreten beim Drücken der Sperrung eine ganz bestimmte Funktion auslösen.
  • Seite 103 Glas-/Touch-Sensor Komfort 110x11 Parameter Verhalten während alle Tasten keine Während die Sperrung aktiv ist, aktiver Sperrung Funktion können… alle Tasten oder nur einzelne alle Tasten verhalten sich ausgewählte Tasten gesperrt sein ("… keine Funktion"), alle Tasten oder nur einzelne einzelne Tasten keine ausgewählte Tasten auf eine bestimmte Funktion Funktion begrenzt sein...
  • Seite 104 Glas-/Touch-Sensor Komfort 110x11 Parameter Reaktion wie Taste >>Y<< beim Loslassen Diese Funktion kann… der Funktion entsprechen, die eine Reaktion wie Sperrfunktion beliebige Taste im nicht gesperrten 1 beim Drücken Zustand besitzt ("Reaktion wie Taste >>Y<< …"), Reaktion wie Sperrfunktion auf den folgenden Parameterseiten 1 beim Loslassen definiert werden ("Reaktion wie Sperrfunktion …"),...
  • Seite 105 Glas-/Touch-Sensor Komfort 110x11 Parameter während einer Sperrung betroffen ist. Taste 2? Nein … (Auswahl abhängig von Gerätevariante!) h Sperren Sperrfunktion 1 / Sperren Sperrfunktion 2. Für die beiden Sperrfunktionen stehen mit Ausnahme der Ansteuerung der Status-LED die gleichen Parameter wie für die Tastenfunktionen zur Verfügung.
  • Seite 106 Glas-/Touch-Sensor Komfort 110x11 Parameter die erste Szene mit dieser Nummer aufgerufen werden. Szenenausgang 1 Hier kann der Schaltbefehl des ersten Schaltbefehl Szenenausgangs vordefiniert werden. Dieser Parameter ist nur sichtbar bei "Datentypen Szenenausgang 1 = Schalten"! Szenenausgang 1 0...255 Hier kann der Wert des ersten Wert (0 …...
  • Seite 107 Glas-/Touch-Sensor Komfort 110x11 Parameter ist. Wenn keine Verzögerung eingestellt ist, sendet der Tastsensor die Ausgangstelegramme mit maximaler Geschwindigkeit. Hierbei kann es in Einzelfällen dazu kommen, dass die Reihenfolge der Telegramme von der Nummerierung der Ausgänge abweicht. Szenenausgänge 2 … 8 siehe Szenenausgang 1! h Szene 2 …...
  • Seite 108 Glas-/Touch-Sensor Komfort 110x11 Parameter durch das Alarmmeldeobjekt deaktiviert werden. Ein Tastendruck führt immer die parametrierte Tastenfunktion aus. Alarm- Falls ein Anzeige-Alarm durch eine Quittierungsobjekt beliebige Tastenbetätigung deaktiviert verwenden? Nein werden kann, legt dieser Parameter fest, ob zusätzlich ein Telegramm zur Alarm- Quittierung durch den Tastendruck über das separate Objekt "Quittierung Alarmmeldung"...

  • Seite 109: Anhang

      Anhang 5 Anhang 5.1 Stichwortverzeichnis Bedienflächen ........12, 32 Betriebs-LED ......... 37 Demontage ..........10 Dimmen ..........39 ETS ............. 18 ETS-Suchpfade ........14 Funktionsumfang ........16 Jalousie ..........41 Objekte für Szenenfunktion ....30-31 Raumtemperatur ..
  • Seite 110   Anhang Berker GmbH & Co. KG Klagebach 38 58579 Schalksmühle/Germany Telefon + 49 (0) 2355/905-0 Telefax + 49 (0) 2355/905-111 www.berker.de Best.-Nr. 751418xx Seite 110 von 110 Best.-Nr. 751428xx Best.-Nr. 751438xx Best.-Nr. 751448xx...
