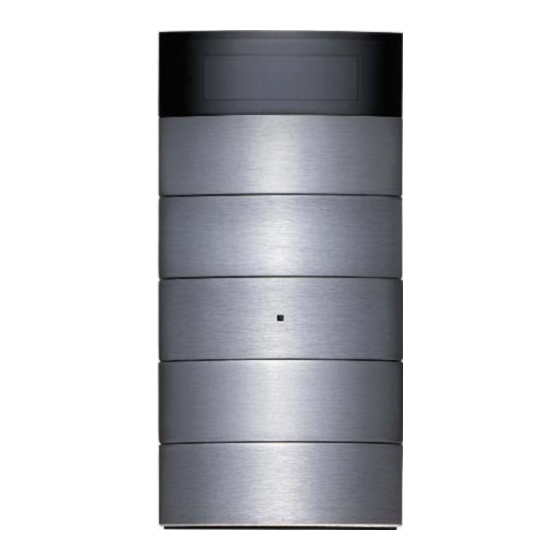

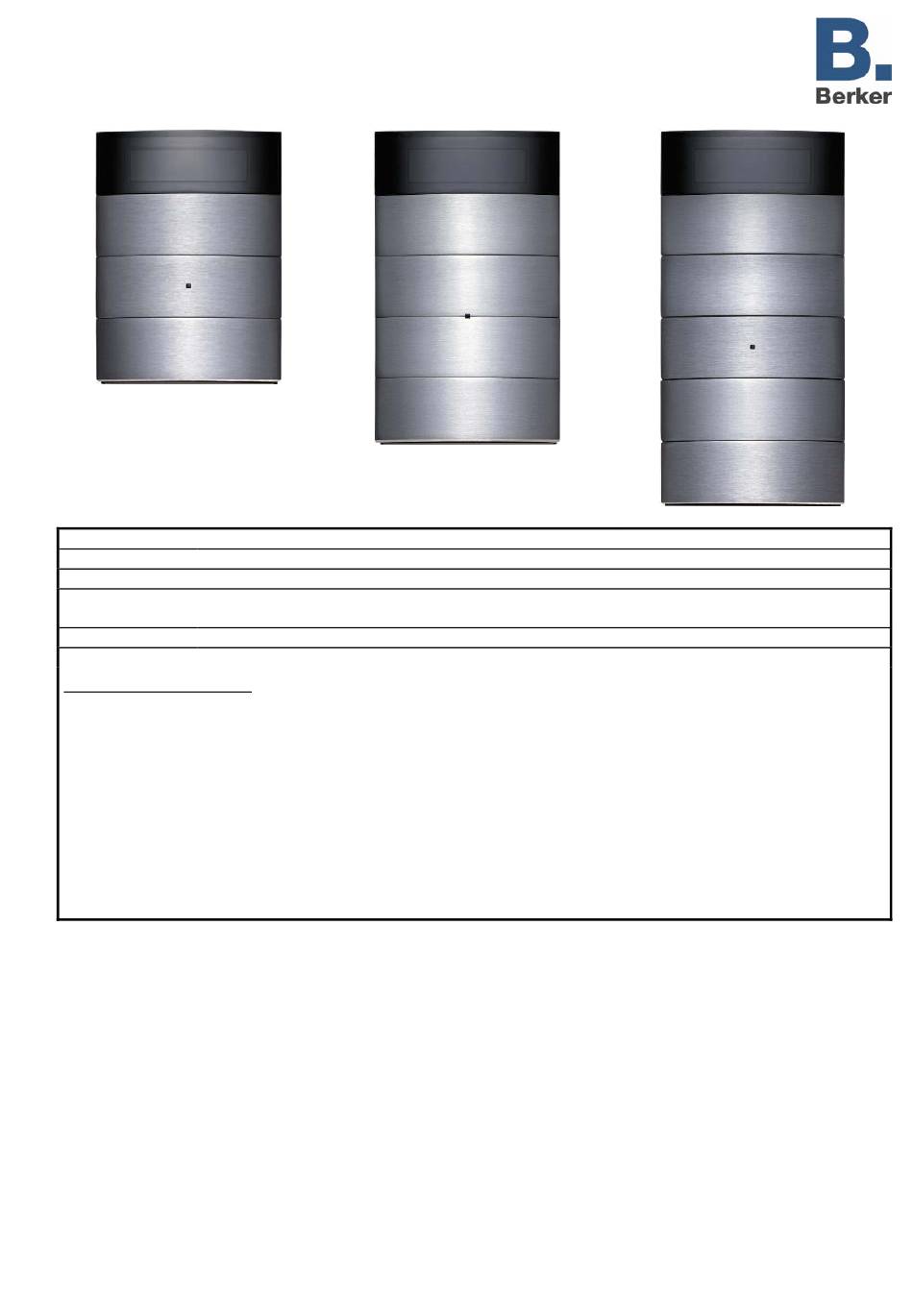

Seite 1 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Produktname: B.IQ Tastsensor 3-, 4-, 5fach RTR + Display V2 Bauform: unter Putz (uP) Artikel-Nr.: 7566x5xx ETS-Suchpfad: Taster / Taster xfach / B.IQ Tastsensor xfach Komfort Taster / B.IQ / B.IQ Tastsensor xfach Komfort; x = 3, 4, 5 Stand: 27.10.2006 Funktionsbeschreibung:...
Seite 2 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Funktionsbeschreibung (Fortsetzung): Raumtemperaturregler-Funktionalität: Der B.IQ Tastsensor RTR kann zur Einzelraum-Temperaturregelung verwendet werden. Dabei kann der Regler bis zu zwei Regelkreise mit wahlweise eigenen Temperatursollwerten unterscheiden und ansteuern. Somit ist es beispielsweise möglich, in größeren oder verwinkelten Räumen verschiedene Heizkörper oder die Fußbodenheizung separat mit eigenen Regelalgorithmen zu regeln.
Seite 3 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Darstellung: Abmessungen: Bedienelemente: 3fach Breite: 88,5 mm A: Display Höhe: 118 mm B: Anzeigetasten (links und rechts neben Tiefe: 15 mm (ohne AST) dem Display) C: Wippen 1 – 3 12 45 22 03 2004 (Tastsensorfunktion)
Seite 4 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 5fach Breite: 88,5 mm A: Display Höhe: 177 mm B: Anzeigetasten (links und rechts neben Tiefe: 15 mm (ohne AST) dem Display) C: Wippen 1 – 5 (Tastsensorfunktion) 12 45 22 03 2004 D: 5 x 2 Status-LED (weiß) Innen...
Seite 5: Technische Daten
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Technische Daten Schutzart: IP 20 Schutzklasse: KNX / EIB Prüfzeichen: Umgebungstemperatur: -5 °C … +45 °C Lager-/ Transporttemperatur: -25 °C … +70 °C (Lagerung über +45 °C reduziert die Lebensdauer) Einbaulage: beliebig (vorzugsweise senkrecht / Display oben) Mindestabstände:...
Seite 6 B: Anwendungsschnittstelle (AST) C: Busankoppler Busankoppler plus Berker Bestellnummer: 7504 00 03 Bemerkungen zur Hardware • Der B.IQ Tastsensor RTR darf ausschließlich auf den Busankoppler plus (vgl. Abbildung Busankoppler oben und Bestellnummer) aufgesteckt werden! Der B.IQ Tastsensor RTR arbeitet nicht, wenn er auf andere Unterputz-Busankoppler montiert wird.
Seite 7: Software-Beschreibung
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Software-Beschreibung ETS-Suchpfad: ETS-Symbol: Taster / Taster, 3fach / B.IQ Tastsensor 3fach mit RTR + Display V2 Taster / B.IQ / B.IQ Tastsensor 3fach mit RTR + Display V2 AST-Typ No adapter used Applikation: Kurzbeschreibung:...
Seite 8 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Applikation: 1. B.IQ Multifunktion RTR + Display V2 161302 B.IQ Multifunktion RTR + Display V2 161402 B.IQ Multifunktion RTR + Display V2 161502 Lauffähig ab Maskenversion: Anzahl der Adressen (max): dynamische Tabellenverwaltung Ja Nein Anzahl der Zuordnungen (max): 200...
Seite 9 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Funktion: Lichtszenennebenstelle / -abruf (für alle 6 Tasten (3fach), 8 Tasten (4fach) oder 10 Tasten (5fach) Objekt Funktion Name Flag DPT-ID 18.001 1 Byte Szenennebenstelle Taste 1 – Taste 10 K, Ü...
Seite 10 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Folgende Objekte gelten ausschließlich für "Betätigung der Wippen = Wippe (1 Objekt)": Funktion: keine Funktion (für alle 3 Wippen (3fach), 4 Wippen (4fach) oder 5 Wippen (5fach) Objekt Funktion Name Flag DPT-ID...
Seite 11 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Funktion: Zwei Telegramme (für alle 3 Wippen (3fach), 4 Wippen (4fach) oder 5 Wippen (5fach) Typ = Schalten für beide Objekte. Objekt Funktion Name Flag DPT-ID 1.001 1 Bit Schalten 2-stufig A Wippe 1 –...
Seite 12 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Folgende Objekte sind für die Sperrfunktion (Tastsensorfunktionalität), die Betriebs-LED oder für die Alarmfunktion und Anzeigefunktionen vorhanden: Funktion: Alarmmeldung (Datenformat: Schalttelegramm 1 Bit) Objekt Funktion Name Flag DPT-ID Schalten Alarmmeldung 1.001 1 Bit K, Ü...
Seite 13 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Raumtemperaturregler-Funktionen: Funktion: Ist-Temperatur Objekt Funktion Name Flag DPT-ID Ist-Temperatur Gemessener 9.001 2 Byte K, L, Ü angepasster Wert Funktion: zusätzliche Temperaturfühler Objekt Funktion Name Flag DPT-ID Ext. Temperaturfühler Temperaturwert 9.001 2 Byte K, S, Ü...
Seite 14 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Funktion: Statusmeldung Objekt Funktion Name Flag DPT-ID Reglerstatus Statusmeldung allgemein 1 Byte K, Ü 1.001 Reglerstatus Statusmeldung einzeln 1 Bit K, Ü 1.001 Meldung Heizen Meldung 1 Bit K, Ü 1.001 Meldung Kühlen Meldung...
Seite 15 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Zusatzstufe aktiviert / ein Regelkreis / Bei Mischbetrieb: Stellgrößenausgabe "Heizen" und "Kühlen" über gemeinsames Objekt: Objekt Funktion Name Flag DPT-ID Grundheizen und –kühlen Stetige Stellgröße 5.001 1 Byte K, S, Ü (Regelkreis 1) Grundheizen und –kühlen PWM Stellgröße...
Seite 16 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Funktion: Stellgröße Statusinformation Heizen Objekt Funktion Name Flag DPT-ID Heizen (Regelkreis 1) PWM Stellgröße 5.001 1 Byte K, S, Ü Grundheizen (Regelkreis 1) PWM Stellgröße 5.001 1 Byte K, S, Ü Zusatzheizen (Regelkreis 1) PWM Stellgröße 5.001...
Seite 17 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Funktion: Schalten für Schaltuhr 1 oder 2 Objekt Funktion Name DPT-ID Flag Schalten Schaltuhr 1 1.001 1 Bit K, Ü Schalten Schaltuhr 2 1.001 1 Bit K, Ü Funktion: Wert für Schaltuhr 1 oder 2 Objekt Funktion Name...
Seite 18 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Reglernebenstellen-Funktion Funktion: Ist-Temperatur Objekt Funktion Name Flag DPT-ID Ist-Temperatur Gemessener 9.001 2 Byte K, L, Ü angepasster Wert Funktion: zusätzliche Temperaturfühler Objekt Funktion Name Flag DPT-ID Ext. Temperaturfühler Temperaturwert 9.001 2 Byte K, S, Ü...
Seite 19 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Szenen-Funktion Funktion: Schalten (für alle 8 Szenen-Objekte Objekt Funktion Name Flag DPT-ID Szenenausgang 1 Schalten 1.001 1 Bit K, S, Ü K, S, Ü Szenenausgang 2 Schalten 1.001 1 Bit K, S, Ü...
Seite 20 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Objektbeschreibung Objekte: 0 - 9 Schalten: 1 Bit Objekt zum Senden von Schalttelegrammen (EIN, AUS). 10 - 19 Dimmen: 4 Bit Objekt zur relativen Helligkeitsänderung zwischen 0 und 100 %. 0 - 9 Kurzzeitbetrieb: 1 Bit Objekt für den Kurzzeitbetrieb (Step) einer Jalousie.
Seite 21 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Objektbeschreibung (Fortsetzung) Objekte: Komfortbetrieb: 1 Bit Objekt zur Umschaltung in die Betriebsart "Komfort". Standby-Betrieb: 1 Bit Objekt zur Umschaltung in die Betriebsart "Standby". Nachtbetrieb: 1 Bit Objekt zur Umschaltung in die Betriebsart "Nacht". Frost- / Hitzeschutz: 1 Bit Objekt zur Umschaltung in die Betriebsart "Frost-/Hitzeschutz".
Seite 22 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Objektbeschreibung (Fortsetzung) Objekte: Heizen (Regelkreis 1): 1 Byte Objekt zur Ausgabe der stetigen Stellgröße für Heizbetrieb des ersten Regelkreises. Heizen (Regelkreis 1): 1 Bit Objekt zur Ausgabe der schaltenden Stellgröße oder PWM-Stellgröße für Heizbetrieb des ersten Regelkreises.
Seite 23 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Objektbeschreibung (Fortsetzung) Objekte: Grundheizen 1 Byte Objekt bei PWM-Stellgröße zur Statusrückmeldung des stetigen (Regelkreis 1): Stellgrößenwerts für Grundheizbetrieb. (Nur bei einem Regelkreis.) Zusatzheizen 1 Byte Objekt bei PWM-Stellgröße zur Statusrückmeldung des stetigen (Regelkreis 1): Stellgrößenwerts für Zusatzheizbetrieb.
Seite 24 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Objektbeschreibung (Fortsetzung) Objekte: Vorgabe 1 Byte Objekt zur Vorgabe einer Basis-Sollwertverschiebung für einen Sollwertverschiebung Regler. x ≤ 0 ≤ y (0 = keine Verschiebung aktiv); ganze Zahlen Reglernebenstelle: Wert Objekt 52 + 1 (Stufenwert erhöhen) Wert Objekt 52 –...
Seite 25 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Funktionsumfang Tastsensorfunktionalität: • Allgemein • Freie Zuordnung der Funktionen Schalten / Tasten, Dimmen, Jalousie, Lichtszenennebenstelle /-abruf, Wertgeber 1 Byte, Wertgeber 2 Byte, Zwei Telegramme, Betriebsmodus-Umschaltung* und Sollwertverschiebung* zu den Tasten bei Tastenfunktion. •...
Seite 26 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Raumtemperaturregler-Funktionalität: • Allgemein • 5 Betriebsmodi: Komfort-, Standby-, Nacht-, Frost-/Hitzeschutz- und Reglersperre • Umschaltung der Betriebsmodi durch ein 1 Byte Objekt nach KONNEX oder einzelne 1 Bit große Objekte. •...
Seite 27 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx • Stellgrößen-Ausgabe • Getrennte oder gemeinsame Stellgrößen-Ausgabe über ein oder zwei Objekte bei "Heizen und Kühlen" • Normale oder invertierte Stellgrößen-Ausgabe parametrierbar • Automatisches Senden und Zykluszeit für Stellgrößenausgabe parametrierbar •...
Seite 28: Inhaltsverzeichnis
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Inhaltsverzeichnis I Seite Allgemeine Funktionen 1.1 Freigabe der Tastsensor-, Szenen, Schaltuhr-, Raumtemperaturregler- und Reglernebenstellen-Funktionen 1.2 Alarmfunktion 1.3 Leuchtdauer der Betätigungsanzeige 1.4 Programmiermodus / Vorort-Bedienung 1.4.1 Vorort-Bedienung im Normalbetrieb 1.4.2 Vorort-Bedienung im Programmiermodus 1.4.2.1 Untermenü...
Seite 29 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Inhaltsverzeichnis II Seite Raumtemperaturregler-Funktionen 4.1 Betriebsmodi 4.1.1 Betriebsmodiumschaltung 4.1.2 Hinweise zu den Betriebsmodi 4.1.3 Reglerstatus 4.2 Betriebsarten und Betriebsartenumschaltung 4.3 Raumtemperaturregelung und Stellgrößen 4.3.1 Regelalgorithmen und Stellgrößenberechnung 4.3.2 Anpassung der Regelalgorithmen 4.3.2.1 Anpassung der PI-Regelung 4.3.2.2 Anpassung der 2-Punkt-Regelung 4.3.3 Stellgrößenausgabe...
Seite 30: Funktionsbeschreibung
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Funktionsbeschreibung 1. Allgemeine Funktionen 1.1 Freigabe der Tastsensor-, Szenen-, Schaltuhr-, Raumtemperaturregler- und Reglernebenstellen-Funktionen Im B.IQ Tastsensor RTR sind Tastsensor-, Szenen-, Schaltuhr-, Raumtemperaturregler- und Reglernebenstellen- Funktion separat zu betrachten. Diese einzelnen Teile lassen sich bei Bedarf wahlweise aktivieren oder deaktivieren.
Seite 31: Leuchtdauer Der Betätigungsanzeige
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 1.3 Leuchtdauer der Betätigungsanzeige Bei allen Tastsensor-Funktionen mit Tastenbetätigung kann die Status-LED einer Taste als Betätigungsanzeige parametriert werden. Nur in diesem Fall leuchten die LED bei einer Betätigung der Tasten für die durch den Parameter "Leuchtdauer der Status-LED bei Betätigungsanzeige"...
Seite 32 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Die Bedienung des Programmiermenüs erfolgt durch die beiden Anzeigetasten links und rechts neben dem Display und durch die Wippen des Tastsensors. Die Funktion der Anzeigetasten wird während der Aktivierung des Programmiermenüs (Displayanzeige "...
Seite 33: Vorort-Bedienung Im Normalbetrieb
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 1.4.1 Vorort-Bedienung im Normalbetrieb Das Gerät befindet sich im Normalbetrieb, wenn der Programmiermodus nicht aktiviert ist. Im Anzeigefenster ist, abhängig von der Parametrierung (vgl. "2.2 Anzeigedaten im Normalbetrieb"), die aktuelle Raumtemperatur, die Außentemperatur, die Solltemperatur, ein Infotext, eine Wertanzeige, eine Szenenanzeige, das Datum oder die Uhrzeit als Standard-Anzeige sichtbar.
Seite 34: Vorort-Bedienung Im Programmiermodus
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 1.4.2 Vorort-Bedienung im Programmiermodus Im Programmiermodus ist es möglich, verschiedene Funktionen zu aktivieren oder zu deaktivieren oder Einstellungen zu ändern. So kann der Betriebsmodus umgeschaltet, die Temperatursollwerte geändert, die Raumtemperaturschaltuhr eingestellt oder weitere Grundeinstellungen vorgenommen werden.
Seite 35: Untermenü "Betriebsmodusumschaltung
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 1.4.2.1 Untermenü "Betriebsmodusumschaltung" Das Untermenü "Betriebsmodusumschaltung" wird aus dem Hauptmenü heraus durch Betätigung der linken Anzeigetaste " OK " aufgerufen. Ein Aufruf ist nicht möglich, wenn ein prioritätsmäßig übergeordneter Modus (z.
Seite 36: Untermenü "Temperaturen Heizen" Oder "Temperaturen Kühlen
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 1.4.2.2 Untermenü "Temperaturen Heizen" oder "Temperaturen Kühlen" Die Untermenüs "Temperaturen Heizen" oder "Temperaturen Kühlen" werden aus dem Hauptmenü heraus durch Betätigung der linken Anzeigetaste " OK " aufgerufen. Diese Menüs sind in Abhängigkeit der im ETS Plug-In eingestellten Betriebsart sichtbar und können alternativ oder gemeinsam (bei Mischbetrieb) vorhanden sein.
Seite 37 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Temperatur-Sollwerte einstellen: Es können die Sollwerte für die Betriebsmodi - "Komfort ", - "Standby " und - "Nacht " vorgegeben werden. Bei der Sollwertverstellung werden bis zu 6 verschiedene Werte in Abhängigkeit der im ETS Plug-In freigegebenen Betriebsart angeboten.
Seite 38 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx "Heizen" "Kühlen" Temperatur Temperatur Komfort- Standby- Nacht- Frost/Hitzeschutz- Komfort- Standby- Nacht- Frost/Hitzeschutz- betrieb betrieb betrieb betrieb betrieb betrieb betrieb betrieb Komforttemperatur Absenkung Sollwert Standby = Basis-Sollwert Absenkung Hitzeschutz Heizen Standby-Temperatur Nacht Heizen...
Seite 39 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx In der Betriebsart "Heizen und Kühlen" können 6 Temperatur-Sollwerte, falls im ETS Plug-In freigegeben, verändert werden. In Abhängigkeit der in der ETS parametrierten Temperatur-Absenkung, -Anhebung oder Totzone leiten sich alle Temperatur-Sollwerte aus der Basis-Solltemperatur ab. Dabei ist zu beachten, dass bei Änderung der Komfort-Solltemperatur für Heizen alle anderen Solltemperatur- Werte mit verstellt werden! Die Totzone (Temperaturzone, in der weder geheizt noch gekühlt wird) ist die Differenz zwischen den Komfort-...
Seite 40 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Bei der Temperatur-Basissollwertänderung (z. B. durch Änderung der Komfort-Solltemperatur für Heizen im Programmiermodus) sind grundsätzlich zwei Fälle zu unterscheiden: - Fall 1: Die Basis-Sollwertänderung wird dauerhaft übernommen, - Fall 2: Die Basis-Sollwertänderung wird nur temporär übernommen (default). Dabei lässt sich durch den Parameter "Änderung des Sollwerts der Basistemperatur dauerhaft übernehmen"...
Seite 41: Untermenüs "Schaltuhr
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 1.4.2.3 Untermenüs "Schaltuhr" Der B.IQ Tastsensor RTR unterscheidet bis zu drei verschiedene Schaltuhren. Die "Raumtemperatur-Schaltuhr" mit ihren bis zu 28 verschiedenen Schaltzeiten und die "Schaltuhren" 1 und 2 mit ihren jeweils bis zu 14 unterschiedlichen Schaltzeiten.
Seite 42 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Die Untermenüs zur Programmierung der Schaltzeiten unterscheiden sich im Vergleich der Raumtemperatur- Schaltuhr zu den beiden Schaltuhren wie folgt: Untermenü "Programmierung-Schaltuhr" für Raumtemperatur-Schaltuhr: Die Raumtemperatur-Schaltuhr unterscheidet bis zu 28 verschiedene Schaltzeiten und ermöglicht eine minutengenaue Umschaltung des Betriebsmodus des Raumtemperatur-Reglers abhängig von Uhrzeit und Wochentag.
Seite 43 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Untermenü "Programmierung-Schaltuhr" für Schaltuhr 1 bis 2: Die bis zu zwei Schaltuhren (Wochenschaltuhren) unterscheiden jeweils bis zu 14 verschiedene Schaltzeiten und ermöglicht die minutengenaue Übertragung von Bus-Befehlen abhängig von Uhrzeit und Wochentag. Die Schaltzeiten werden chronologisch abgearbeitet.
Seite 44: Untermenü "Einstellungen
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 1.4.2.4 Untermenü "Einstellungen" Das Untermenü "Einstellungen" wird aus dem Hauptmenü heraus durch Betätigung der linken Anzeigetaste " OK " aufgerufen. In diesem Untermenü lässt sich in Abhängigkeit von der Parametrierung in der ETS die automatische LCD-Abschaltung oder eine Tastensperre aktivieren.
Seite 45: Display
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 2. Display 2.1 Grundfunktion und Display-Beleuchtung Zwischen den beiden Anzeigetasten ist hinter dem schwarz-transparenten Fenster die Displayanzeige positioniert. Auf diesem Display lassen sich verschiedene Funktionen des integrierten Raumtemperaturreglers oder auch des Tastsensors anzeigen. Die Funktion der Displaybeleuchtung kann durch den Parameter "Beleuchtung"...
Seite 46: Anzeige Von Temperaturen
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 2.2.1 Anzeige von Temperaturen Auf dem Display kann die durch den Regler ermittelte Raumtemperatur (Isttemperatur des ersten Regelkreises) und zusätzlich oder alternativ die über den Bus empfangene Außentemperatur und/oder die aktuelle Solltemperatur des ersten Regelkreises angezeigt werden.
Seite 47: Wertanzeige
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 2.2.3 Wertanzeige Auf dem Display ist die Anzeige eines unabhängigen Wertes möglich. Die Wertanzeige verfügt über ein separates Kommunikationobjekt, worüber die Anzeigewerte empfangen werden. Es ist in Abhängigkeit des Parameters "Datentyp"...
Seite 48: Anzeige Eines Informationstextes
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 2.2.4 Anzeige eines Informationstextes Auf dem Display des Tastsensors ist die Anzeige eines maximal 14 Zeichen langen Informationstextes möglich. Denkbar sind beispielsweise allgemeine Informationen der Hausverwaltung oder Textmeldungen von Alarmzentralen.
Seite 49: Symbole
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 2.2.6 Symbole In Abhängigkeit des Betriebszustands des Geräts können auf dem Display zusätzlich zu den parametrierten Anzeigeinformationen auch die folgenden Symbole angezeigt werden: 12 45 22 03 2004 Raum 22 5 °C Symbol Bedeutung...
Seite 50: Textanzeige (Alarmtext)
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 2.3 Textanzeige (Alarmtext) Der B.IQ Tastsensor RTR kann eine über den Bus empfangene Textmeldung mit max. 14 Zeichen Länge gemäß KNX Datenpunkt-Typ 16.000 im Display anzeigen. Dieser Text kann beispielsweise die Alarm- oder Status- meldung einer Alarmzentrale sein.
Seite 51: Textanzeige Über 3 X 1 Bit
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 2.4 Textanzeige über 3 x 1 Bit Der B.IQ Tastsensor RTR bietet die Möglichkeit, bis zu drei verschiedene Textmeldungen über 3 separate 1 Bit Kommunikationsobjekte abzurufen. Die Texte selbst werden im ETS Plug-In vordefiniert und können maximal 20 Zeichen lang sein.
Seite 52: Anzeigedaten Während Eines Programmiervorgangs, Der Init. Oder Im Fehlerfall
Fall zeigt der Tastsensor keine Reaktion und ist zu tauschen. Bei der Displayanzeige " Programming-Mode " steckt der Tastsensor auf einem nicht verwendbaren Busankoppler UP. In diesem Fall ist der Busankoppler gegeg eine geeignete UP-BCU 1 (Berker Bestellnummer: 750 400 03) zu tauschen.
Seite 53: Tastsensor-Funktionen
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 3. Tastsensor-Funktionen 3.1 Anordnung der Wippen Der B.IQ Tastsensor RTR verfügt in Abhängigkeit der projektierten Variante über bis zu 5 Wippen oder 10 Tasten (Funktionstasten), denen im ETS Plug-In parametrierbar Funktionen zugeordnet werden können. Die beiden Anzeigetasten neben dem Display sind nicht parametrierbar.
Seite 54: Funktionen Der Wippen
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 3.2 Funktionen der Wippen Im B.IQ Tastsensor RTR sind Tastsensor-, Raumtemperaturregler-, Reglernebenstellen-, Szenen- und Schaltuhrfunktionen separat zu betrachten. Für die Funktion als Tastsensor stehen unabhängig voneinander in Abhängigkeit der projektierten Variante bis zu 5 Wippen zur Verfügung, die mit verschiedenen Funktionen belegt sein können.
Seite 55: Wippenbetätigung
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 3.2.1 Wippenbetätigung 3.2.1.1 Funktion "Keine Funktion" Ist der Parameter "Funktion der Wippe" auf "Keine Funktion" parametriert, sind die betroffenen Betätigungstasten und somit die zugehörigen Objekte deaktiviert. Ausschließlich die Status-LED können über das Status-Objekt angesteuert werden.
Seite 56: Funktion "Jalousie
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 3.2.1.4 Funktion "Jalousie" Ist die Funktion der Wippe auf "Jalousie" parametriert, sind verschiedene Parameter zur Jalousiefunktion und die Objekte "Kurzzeitbetrieb" und "Langzeitbetrieb" sichtbar. Der Parameter "Bedienkonzept" gibt die Telegrammreihenfolge für Kurz- und Langzeittelegramm vor, die bei einer Tastenbetätigung oder während einer Tastenbetätigung ausgesendet wird.
Seite 57: Funktion "Zwei Telegramme
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 3.2.1.5 Funktion "Zwei Telegramme" Diese Funktion schafft die Möglichkeit, bei nur einem Tastendruck zwei verschiedene Telegramme über unterschiedliche Kommunikationsobjekte auf den Bus auszusenden. Für beide Kanäle kann mit den Parametern "...
Seite 58 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Bedienkonzept "Entweder Telegramm 1 oder 2" : Bei diesem Bedienkonzept wird bei einem Tastendruck stets nur eines der beiden parametrierten Telegramme auf den Bus ausgesendet. Es entscheidet die Länge des Tastendrucks darüber, welches der beiden Telegramme versendet wird.
Seite 59: Tastenbetätigung
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 3.2.2 Tastenbetätigung 3.2.2.1 Funktion "Keine Funktion" Die Taste ist deaktiviert, wenn der Parameter "Funktion der Taste" auf "Keine Funktion" parametriert ist. Ausschließlich die Status-LED kann verwendet werden. Die Ansteuerung wird durch den Parameter "Funktion der Status-LED"...
Seite 60: Funktion "Jalousie
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 3.2.2.4 Funktion "Jalousie" Bei der Funktionsparametrierung "Jalousie" sind verschiedene Parameter zur Jalousiefunktion und die Objekte "Kurzzeitbetrieb" und "Langzeitbetrieb" sichtbar. Der Parameter "Bedienkonzept (Telegrammfolge)" gibt die Telegrammreihenfolge für Kurz- und Langzeittelegramm vor, die bei einer Tastenbetätigung oder während einer Tastenbetätigung ausgesendet wird.
Seite 61: Funktion "Wertgeber 1 Byte" Und "Wertgeber 2 Byte
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 3.2.2.5 Funktion "Wertgeber 1 Byte" und "Wertgeber 2 Byte" Bei einer Parametrierung als Wertgeber 1 Byte (z. B. bei Dimmwertgeber-Anwendungen) überträgt der Tastsensor bei einem Tastendruck einen 8 Bit Wert auf den Bus. Der zu übertragene Wert wird im ETS Plug-In parametriert und kann im Wertebereich von 0 bis 255 liegen.
Seite 62 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Im Folgenden wird beispielhaft eine Wertverstellung anhand des 1 Byte Wertgebers gezeigt: 1.) Funktion der Status-LED immer EIN Wert (0...255) Schrittweite (1...10) Die Status-LED leuchtet immer. Bei Wertverstellung beginnt sie für die Zeit der Wertverstellung zu blinken. 2.) Funktion der Status-LED Betätigungsanzeige Leuchtdauer der Betätigungsanzeige...
Seite 63: Funktion "Lichtszenennebenstelle / -Abruf
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 3.2.2.6 Funktion "Lichtszenennebenstelle / -abruf" Bei dieser Funktion wird unterschieden, ob eine 'externe' Lichtszene über das Lichtszenennebenstellen-Objekt oder eine der internen Szenen des B.IQ Tastsensors RTR angesprochen werden soll. Der Parameter "Funktion als"...
Seite 64: Funktion "Raumtemperatur-Schaltuhr-Bedienung
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Beispiele zur Speicherfunktion: 1.) Funktion der Status-LED Immer EIN Die Status-LED leuchtet immer. Bei Speicherung beginnt sie für ca. 3 s zu blinken. 2.) Funktion der Status-LED Betätigungsanzeige Leuchtdauer der Betätigungsanzeige Die Status-LED leuchtet bei Tastenbetätigung für die parametrierte Zeit.
Seite 65: Funktion "Zwei Telegramme
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 3.2.2.8 Funktion "Zwei Telegramme" Diese Funktion schafft die Möglichkeit, bei nur einem Tastendruck zwei verschiedene Telegramme über unterschiedliche Kommunikationsobjekte auf den Bus auszusenden. Für beide Kanäle kann mit den Parametern "...
Seite 66 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Bedienkonzept "Entweder Telegramm 1 oder 2" : Bei diesem Bedienkonzept wird bei einem Tastendruck stets nur eines der beiden parametrierten Telegramme auf den Bus ausgesendet. Es entscheidet die Länge des Tastendrucks darüber, welches der beiden Telegramme versendet wird.
Seite 67: Sperrfunktion Bei Tastsensor-Funktion
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 3.3 Sperrfunktion bei Tastsensor-Funktion Der Tastsensor verfügt über eine Sperrfunktion, durch die einzelne oder alle Wippen gesperrt werden können. Außerdem lässt sich parametrieren, dass sich alle Wippen wie eine explizit vorgegebene Wippe verhalten sollen. Durch den Parameter "Sperrverhalten"...
Seite 68: Tastenhilfe-Funktion
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 3.4 Tastenhilfe-Funktion Nach Wunsch kann für die Funktionstasten des Tastsensors (Wippen 1 bis max. 5) eine Tastenhilfe-Funktion eingeschaltet werden. Die Tastenhilfe soll dem Bediener des Tastsensors als Hinweis zeigen, welche Funktion beim Drücken einer Taste ausgeführt wird.
Seite 69 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Tastengesteuerte Tastenhilfe-Funktion: Bei einem Tastendruck wird der Tastenhilfe-Text angezeigt. Unabhängig von der Dauer des Tastendrucks löst der Tastsensor nicht die Tastenfunktion aus. Der Tastenhilfe-Text bleibt nach dem Loslassen der Taste noch ca. 3 s lang angezeigt, bis das Display in die Standard-Anzeige zurückspringt.
Seite 70: Raumtemperaturregler-Funktionen
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Funktionsbeschreibung 4. Raumtemperaturregler-Funktionen 4.1 Betriebsmodi Der Raumtemperaturregler unterscheidet verschiedene Betriebsmodi. So ist es möglich, durch Aktivierung dieser Modi, beispielsweise abhängig von der Anwesenheit einer Person, vom Zustand der Heiz- oder Kühlanlage, tageszeit- oder wochentagsabhängig verschiedene Temperatur-Sollwerte zu aktivieren.
Seite 71: Betriebsmodiumschaltung
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 4.1.1 Betriebsmodiumschaltung Die Betriebsmodi können auf verschiedene Art und Weise aktiviert oder umgeschaltet werden. Eine Aktivierung oder Umschaltung ist – prioritätsmäßig voneinander abhängig – möglich durch... a) eine Vorort-Bedienung am Tastsensor (Programmiermodus) falls freigegeben, b) eine Vorort-Bedienung am Tastsensor (Wippen 1 bis max.
Seite 72 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Zu c): Es wird unterschieden, ob die Betriebsmodus-Umschaltung über separate 1 Bit Objekte oder alternativ durch die 1 Byte KONNEX-Objekte erfolgen soll. Der Parameter "Betriebsmodus-Umschaltung" im Parameterzweig "Raumtemperaturregler-Funktion" legt die Umschaltweise fest. •...
Seite 73 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Tabelle 2 Objekte "Betriebsmodiumschaltung" Fenster- Präsenz- aktivierter Betriebsmodus status melderobjekt Obj.-Nr. 31 Obj.-Nr. 28 Obj.-Nr. 29 Obj.-Nr. 30 Obj.-Nr. 34 Obj.-Nr. 33 Frost-/Hitzeschutz Komfort Frost-/Hitzeschutz Komfort Standby Nacht letzter gültig eingestellter Modus X = irrelevant Bild 2: Frost-/Hitzeschutz...
Seite 74 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Hinweise zur Betriebsmodus-Umschaltung über "Schalten" (4 x 1 Bit): • Bei einer Umschaltung der Betriebsmodi werden die Objekte (Komfortbetrieb / Standby-Betrieb / Nachtbetrieb / Frost-/Hitzeschutz) stets mit aktualisiert und können ggf. ausgelesen werden ("Lesen"-Flag setzen!). Ist das "Übertragen"-Flag bei diesen Objekten gesetzt, werden zusätzlich die aktuellen Werte bei Änderung aktiv auf den Bus übertragen.
Seite 75 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx • Die Betriebsmodus-Umschaltung über "Wert" (2 x 1 Byte): Für alle Betriebsmodi existiert ein gemeinsames 1 Byte Umschaltobjekt. Über dieses Wertobjekt kann zur Laufzeit die Umschaltung des Betriebsmodus sofort nach dem Empfang nur eines Telegramms erfolgen. Dabei legt der empfangene Wert den Betriebsmodus fest.
Seite 76 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Tabelle 2 Objekt Objekt Fenster- Präsenz- "Betriebsmodi- "Zwangsobjekt- aktivierter Betriebsmodus status melderobjekt umschaltung" ** Betriebsmodus" *** Obj.-Nr. 34 Obj.-Nr. 33 Obj.-Nr. 28 Obj.-Nr. 32 Komfort Standby Nacht Frost-/Hitzeschutz Frost-/Hitzeschutz Komfort Komfort Standby...
Seite 77 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Hinweise zur Betriebsmodus-Umschaltung über "Wert" (2 x 1 Byte): • Bei einer Umschaltung der Betriebsmodi wird das KONNEX-Umschaltobjekt stets mit aktualisiert und kann ggf. ausgelesen werden ("Lesen"-Flag setzen!). Ist das "Übertragen"-Flag bei diesem Objekt gesetzt, wird zusätzlich der aktuelle Wert bei Änderung aktiv auf den Bus übertragen.
Seite 78: Hinweise Zu Den Betriebsmodi
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 4.1.2 Hinweise zu den Betriebsmodi Präsenzfunktion / Komfortverlängerung: Durch eine Anwesenheitserfassung kann der Raumtemperaturregler auf Tastendruck kurzfristig in die Komfortverlängerung oder bei Bewegung in den Komfortbetrieb schalten. Die Parameter "Anwesenheitserfassung"...
Seite 79 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Fensterstatus / Frostschutz-Automatik: Der B.IQ Tastsensor RTR verfügt über verschiedene Möglichkeiten, in den Frost-/Hitzeschutz zu schalten. Neben der Umschaltung durch das entsprechende Betriebsmodus-Umschaltobjekt oder durch eine Betriebsmodus- Umschaltung am Tastsensor (Tastenfunktion) kann durch einen Fensterkontakt der Frost-/Hitzeschutz oder alternativ durch eine Temperatur-Automatik der Frostschutz aktiviert werden.
Seite 80 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Betriebsmodus nach Reset: Im ETS Plug-In kann im Parameterzweig "Raumtemperaturregler-Funktion – Funktionalität" durch den Parameter "Betriebsmodus nach Reset" vorgegeben werden, welcher Betriebsmodus nach Busspannungswiederkehr, nach einem Programmiervorgang durch die ETS oder nach dem Wiederaufstecken des Anwendungsmoduls auf den Busankoppler aktiviert sein soll.
Seite 81: Reglerstatus
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 4.1.3 Reglerstatus Der Raumtemperaturregler ist in der Lage, seinen Status auszusenden. Dazu stehen wahlweise eine allgemeine Sammel-Statusmeldung (1 Byte) oder alternativ eine von bis zu 8 Einzel-Statusmeldungen (1 Bit) zur Verfügung. Der Parameter "Status Regler"...
Seite 82: Betriebsarten Und Betriebsartenumschaltung
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 4.2 Betriebsarten und Betriebsartenumschaltung Der Raumtemperaturregler kennt bis zu zwei Betriebsarten. Diese Betriebsarten legen fest, ob der Regler durch seine Stellgröße Heizanlagen (Einzelbetriebsart "Heizen" ) oder Kühlsysteme (Einzelbetriebsart "Kühlen" ) ansteuern soll.
Seite 83 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx • Parameter "Umschalten zwischen Heizen und Kühlen" im Parameterzweig "Raumtemperaturregler- Funktionen" eingestellt auf "Über Objekt": In diesem Fall wird unabhängig von der Totzone die Betriebsart über das Objekt 35 "Betriebsarten- umschaltung"...
Seite 84: Raumtemperaturregelung Und Stellgrößen
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 4.3 Raumtemperaturregelung und Stellgrößen 4.3.1 Regelalgorithmen, Regelkreise und Stellgrößenberechnung Um in einem Wohnraum eine komfortable Temperaturregelung zu ermöglichen, ist ein besonderer Regelalgorithmus erforderlich, der die installierten Heiz- oder Kühlsysteme steuert. So ermittelt der Regler unter Berücksichtigung der Soll-Temperaturvorgaben sowie der tatsächlichen Raumtemperatur Stellgrößen, die die Heiz- oder Kühlanlage ansteuern.
Seite 85 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Die vom Regelalgorithmus berechneten Stellgrößen werden über die Kommunikationsobjekte "Stellgröße Heizen" oder "Stellgröße Kühlen" ausgegeben. In Abhängigkeit des für Heiz- und / oder Kühlbetrieb ausgewählten Regelalgorithmus wird u. a. das Format der Stellgrößenobjekte festgelegt. So können 1 Bit oder 1 Byte große Stellgrößenobjekte angelegt werden (vgl.
Seite 86 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 2. Schaltende PI-Regelung: Die Raumtemperatur wird auch bei dieser Parametrierung durch den PI-Regelalgorithmus konstant gehalten. Gemittelt über die Zeit, ergibt sich das gleiche Verhalten des Regelsystems wie mit einem stetigen Regler. Der Unterschied zur stetigen Regelung liegt ausschließlich in der Stellgrößenausgabe.
Seite 87 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Zykluszeit: Die pulsweitenmodulierten Stellgrößen werden in den meisten Fällen zur Ansteuerung elektrothermischer Antriebe (ETA) verwendet. Dabei sendet der Raumtemperaturregler die schaltenden Stellgrößen-Telegramme an einen Schaltaktor vorzugsweise mit Halbleiter-Schaltelementen, an dem die Antriebe angeschlossen sind. Durch Einstellung der Zykluszeit des PWM-Signals ist es möglich, die Regelung an die verwendeten Antriebe anzupassen.
Seite 88 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 3. Schaltende 2-Punkt-Regelung: Die 2-Punkt-Regelung stellt eine sehr einfache Art einer Temperaturregelung dar. Bei dieser Regelung werden zwei Hysterese-Temperaturwerte vorgegeben. Die Stellglieder werden über Ein- und Ausschalt- Stellgrößenbefehle (1 Bit) vom Regler angesteuert. Eine stetige Stellgröße wird bei dieser Regelungsart nicht berechnet.
Seite 89 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx • Mischbetriebsart "Heizen und Kühlen" : Im Mischbetrieb wird unterschieden, ob die Umschgaltung der Betriebsarten heizen oder Kühlen automatisch oder gesteuert über das Objekt erfolgt. Bei einer automatischen Betriebsartenumschaltung: Der Regler schaltet bei Heizbetrieb die Heizung ein, wenn die Raumtemperatur unter eine festgelegte Hysteresegrenze gefallen ist.
Seite 90: Anpassung Der Regelalgorithmen
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 4.3.2 Anpassung der Regelalgorithmen 4.3.2.1 Anpassung der PI-Regelung Es existieren verschiedene Anlagensysteme, die einen Raum aufheizen oder abkühlen können. So besteht die Möglichkeit, durch Wärmeträger (vorzugsweise Wasser oder Öl) in Verbindung mit einer Raumluftkonvektion die Umgebung gleichmäßig zu heizen oder zu kühlen.
Seite 91: Anpassung Der 2-Punkt-Regelung
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Stellgröße y = K x [1 + (t / T : Regeldifferenz x soll P = 1/K : parametrierbarer 2 K x Proportionalbereich K = 1/P : Verstärkungsfaktor : parametrierbare Nachstellzeit (Proportionalanteil) PI-Regelalgorithmus: Stellgröße y = K x [1 + (t / T...
Seite 92: Stellgrößenausgabe
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 4.3.3 Stellgrößenausgabe 4.3.3.1 Stellgrößenobjekte In Abhängigkeit des für Heiz- und / oder Kühlbetrieb ggf. auch für die Zusatzstufen ausgewählten Regelalgorithmus wird das Format der Stellgrößenobjekte festgelegt. So können 1 Bit oder 1 Byte große Stellgrößenobjekte angelegt werden.
Seite 93: Automatisches Senden
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 4.3.3.2 Automatisches Senden • Stetige PI-Regelung: Bei einer stetigen PI-Regelung berechnet der Raumtemperaturregler zyklisch alle 30 Sekunden eine neue Stellgröße und gibt diese durch ein 1 Byte-Wertobjekt auf den Bus aus. Dabei kann durch den Parameter "Automatisches Senden bei Änderung um..."...
Seite 94: Temperatur-Sollwerte
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 4.4 Temperatur-Sollwerte 4.4.1 Sollwertvorgabe in der ETS Für jeden Betriebsmodus können eigene Temperatur-Sollwerte vorgegeben werden. Es ist möglich, die Sollwerte für die Modi "Komfort ", "Standby " und "Nacht " im ETS Plug-In zu parametrieren. Falls gewünscht, können die Solltemperaturen später im laufenden Betrieb durch eine Vorort-Bedienung des Reglers im Programmiermodus oder objektgesteuert angepasst werden.
Seite 95: Sollwerte Für Betriebsart "Heizen
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 4.4.1.1 Sollwerte für Betriebsart "Heizen" : Temperatur Komfort- Standby- Nacht- Frost/Hitzeschutz- betrieb betrieb betrieb betrieb Komforttemperatur Absenkung Standby = Basis-Sollwert Absenkung Heizen Standby-Temperatur Nacht Heizen Nachttemperatur Sollwert Frostschutz (Empfohlene Vorgabe der Soll-Temperaturwerte) In dieser Betriebsart existieren die Solltemperaturen für Komfort-, Standby- und Nachtbetrieb und es kann die Frostschutztemperatur vorgegeben werden.
Seite 96: Sollwerte Für Betriebsart "Kühlen
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 4.4.1.2 Sollwerte für Betriebsart "Kühlen" : Temperatur Komfort- Standby- Nacht- Frost/Hitzeschutz- betrieb betrieb betrieb betrieb Sollwert Hitzeschutz Nachttemperatur Anhebung Standby-Temperatur Nacht Anhebung Kühlen Standby Komforttemperatur Kühlen (Empfohlene Vorgabe der Soll-Temperaturwerte) In dieser Betriebsart existieren die Solltemperaturen für Komfort-, Standby- und Nachtbetrieb und es kann die Hitzeschutztemperatur vorgegeben werden.
Seite 97: Sollwerte Für Betriebsart "Heizen Und Kühlen
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 4.4.1.3 Sollwerte für Betriebsart "Heizen und Kühlen" : Temperatur Temperatur Komfort- Standby- Nacht- Frost/Hitzeschutz- Komfort- Standby- Nacht- Frost/Hitzeschutz- betrieb betrieb betrieb betrieb betrieb betrieb betrieb betrieb Sollwert Sollwert Hitzeschutz Hitzeschutz Nachttemperatur Nachttemperatur...
Seite 98 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Bei zweistufigem Heiz- oder Kühlbetrieb wird zusätzlich der im ETS Plug-In parametrierte Stufenabstand berücksichtigt. Temperatur Komfort- Standby- Nacht- Frost/Hitzeschutz- betrieb betrieb betrieb betrieb Sollwert Hitzeschutz Nachttemperatur Zusatzstufe Nachttemperatur Zusatzstufe Standby-Temperatur Zusatzstufe Anhebung Standby-Temperatur Grundstufe...
Seite 99 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Totzone: Die Komfort-Solltemperaturen für Heizen und Kühlen leiten sich aus dem Basis-Sollwert unter Berücksichtigung der eingestellten Totzone ab. Die Totzone (Temperaturzone, in der weder geheizt noch gekühlt wird) ist die Differenz zwischen den Komfort-Solltemperaturen.
Seite 100: Verstellung Der Sollwerte
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 4.4.2 Verstellung der Sollwerte 4.4.2.1 Basis-Temperatur und Solltemperaturen für Komfort-, Standby- und Nachtbetrieb verstellen Bei der Vorgabe der Solltemperaturen für Komfort-, Standby- und Nachtbetrieb ist stets zu beachten, dass alle Sollwerte in einer festen Beziehung zueinander stehen, denn alle Werte leiten sich aus der Basistemperatur (Basis-Sollwert) ab.
Seite 101 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Änderung des Basis-Sollwerts / Komfort-Temperatur für Heizen: Nur bei einer Veränderung des Basis-Sollwerts (durch Vorort-Bedienung und/oder durch das Objekt) sind zwei Fälle zu unterscheiden: - Fall 1: Die Basis-Sollwertänderung wird dauerhaft übernommen, - Fall 2: Die Basis-Sollwertänderung wird nur temporär übernommen (default).
Seite 102: Basis-Sollwertverschiebung
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 4.4.2.2 Basis-Sollwertverschiebung Zusätzlich zur Vorgabe einzelner Temperatur-Sollwerte durch die ETS, durch eine Vorort-Bedienung im Programmiermodus oder durch das Basis-Sollwert-Objekt ist es dem Anwender möglich, den Basis-Sollwert in einem festlegbaren Bereich jederzeit zu verschieben. Im Normalbetrieb (kein Programmiermodus aktiv) kann durch Betätigung einer der beiden Anzeigetasten die Solltemperatur des aktivierten Betriebsmodus des ersten Regelkreises im Display angezeigt werden.
Seite 103 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Kommunikationsobjekte zur Basis-Sollwertverschiebung: Die aktuelle Sollwertverschiebung wird durch den Regler im Kommunikationsobjekt 52 ( "Aktuelle Sollwert- verschiebung" ) mit einem 1 Byte Zählwert (gemäß KNX DPT 6.010 – Darstellung positiver und negativer Werte im 2er-Komplement) nachgeführt.
Seite 104: Senden Der Soll-Temperatur
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 4.4.3 Senden der Soll-Temperatur Die durch den aktiven Betriebsmodus vorgegebene oder nachträglich verstellte Soll-Temperatur kann über das Objekt 50 oder bei Verwendung beider Regelkreise mit getrennten Sollwerten zusätzlich über das Objekt 51 "Soll- Temperatur"...
Seite 105: Temperaturerfassung Und Messwertbildung
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 4.5.1 Temperaturerfassung und Messwertbildung Die Temperaturerfassung bei einem Regelkreis erfolgt in Abhängigkeit der folgenden Parametrierung. Bei der Verwendung beider Regelkreise wird die Ist-Temperatur des zweiten Kreises durch den externen Fühler ermittelt. 1 Regelkreis: Bei nur einem Regelkreis gibt der Parameter "Temperaturerfassung"...
Seite 106: Abgleich Der Messwerte
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 4.5.2 Abgleich der Messwerte In einigen Fällen kann es erforderlich werden, die Temperaturmessung des internen und des externen Fühlers abzugleichen. So wird ein Abgleich erforderlich, wenn die durch die Sensoren gemessene Temperatur dauerhaft unterhalb oder oberhalb der in der Nähe des Sensors tatsächlichen Raumtemperatur liegt.
Seite 107: Sperrfunktionen Des Raumtemperaturreglers
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 4.6 Sperrfunktionen des Raumtemperaturreglers 4.6.1 Regelung sperren In bestimmten Betriebszuständen kann es erforderlich werden, die Raumtemperaturregelung zu deaktivieren. So kann z. B. im Taupunktbetrieb einer Kühlanlage oder bei Wartungsarbeiten des Heiz- oder Kühlsystems die Regelung abgeschaltet werden.
Seite 108: Raumtemperatur-Schaltuhr
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 4.7 Raumtemperatur-Schaltuhr Die Raumtemperatur-Schaltuhr unterscheidet bis zu 28 verschiedene Schaltprogramme und ermöglicht eine Umschaltung des Betriebsmodus des Raumtemperatur-Reglers abhängig von Uhrzeit und Wochentag. Die Raumtemperatur-Schaltuhr muss durch den Parameter "Raumtemperatur-Schaltuhr = Ein" im Parameterzweig "...
Seite 109 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Nachdem das Schaltprogramm (Schaltzeit, Wochentage, Betriebsmodus) vorgegeben wurde, kann das Programm mit in die Programmliste durch Betätigung der Schaltfläche "Hinzufügen" übernommen werden. Diese Liste erscheint in der rechten Seite des Editor-Fensters: Auf diese Weise können die bis zu 28 Schaltprogramme vorprogrammiert werden.
Seite 110 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Die Raumtemperatur-Schaltuhr kann durch eine Vorort-Bedienung im Programmiermodus, falls freigegeben, (vgl. "1.4 Programmiermodus / Vorort-Bedienung") und/oder durch eine Tastsensorbedienung (Tastenfunktion) aktiviert oder deaktiviert werden. Bei einer aktivierten Funktion leuchtet das Symbol " "...
Seite 111: Temperaturalarm
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 4.8 Temperaturalarm Der B.IQ Tastsensor RTR ist in der Lage, nach Wunsch zwei Temperaturwerte zu überwachen. Beim Über- oder Unterschreiten dieser parametrierbaren Werte können Schalttelegramme, z. B. als Alarmwert, auf den Bus ausgesendet werden.
Seite 112: Anzeige Der Lüfterstufen Eines Fancoil-Aktors
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 4.10 Anzeige der Lüfterstufen eines Fancoil-Aktors Der B.IQ Tastsensor kann in seiner Funktion als Raumtemperaturregler über die Stellgrößen auch Fancoil- Aktoren ansteuern. In der Regel sind an Fancoil-Aktoren Heiz- oder Kühl-Lüfter angeschlossen. Die Aktoren setzen dabei meist stetige Stellgrößen des Raumtemperaturreglers in äquivalente Schaltstufen um und können auf diese Weise die Lüftungsstärke der angeschlossenen Lüfter steuern.
Seite 113: Reglernebenstellen-Funktion
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 5. Reglernebenstellen-Funktion 5.1 Allgemeines Alternativ zur Funktion als Raumtemperaturregler kann der Nebenstellenbetrieb aktiviert werden. Auf diese Weise kann der B.IQ Tastsensor RTR andere als Regler parametrierte Tastsensoren RTR ansteuern. So ist beispielsweise die vollständige Steuerung des Reglers durch Änderung des Betriebsmodus oder der Präsenzfunktion oder der Sollwertverschiebung möglich.
Seite 114: Reglernebenstellen-Funktion "Zwangs-Betriebsmodusumschaltung
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 5.2.2 Reglernebenstellen-Funktion "Zwangs-Betriebsmodusumschaltung" Wenn diese Nebenstellen-Funktion eingestellt ist, kann die Reglernebenstelle den Betriebsmodus des Raumtemperaturreglers zwangsgesteuert umschalten. Voraussetzung ist, dass die Betriebsmodusumschaltung am Regler über ein KONNEX-konformes Zwangs-Kommunikationsobjekt (1 Byte Umschaltung – vgl.
Seite 115: Reglernebenstellen-Funktion "Sollwertverschiebung
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 5.2.4 Reglernebenstellen-Funktion "Sollwertverschiebung" Durch die Betätigung einer Funktionstaste kann bei dieser Nebenstellenfunktion der Temperatur-Basis-Sollwert an einem Raumtemperaturregler verschoben werden. Die Bedienung an der Nebenstelle erfolgt dabei genauso wie eine Bedienung an der Regler-Hauptstelle (vgl.
Seite 116: Anzeigefunktionen Der Reglernebenstelle
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 5.3 Anzeigefunktionen der Reglernebenstelle Die Reglernebenstelle kann im Display den Zustand des Raumtemperaturreglers anzeigen. So ist die Anzeige der Soll- oder Raumtemperatur und der Sollwertverschiebung realisierbar oder auch die Anzeige des aktuellen Betriebsmodus und der Meldung, ob geheizt oder gekühlt wird.
Seite 117: Übersicht Der Kommunikationsobjekte
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Anzeige der Meldungen "Heizen" und "Kühlen": Die Regler-Hauptstelle zeigt bei Stellgrößen größer "0" für das Heiz- oder das Kühlsystem im Display an, dass Heiz- oder Kühlenergie angefordert wird. Die Anzeige erfolgt dabei durch die Symbole " "...
Seite 118: Verhalten Der Reglernebenstelle Nach Einem Reset
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 5.5 Verhalten der Reglernebenstelle nach einem Reset Die verschiedenen Anzeige- und Steuerungsfunktionen der Reglernebenstelle werden wie in den Kapiteln zuvor beschrieben über verschiedene Kommunikationsobjekte gesteuert. Damit bei der Initialisierung der Nebenstelle nach einem Programmiervorgang oder nach Busspannungswiederkehr auch alle Statusinformationen gültig vorliegen, muss eine Regler-Hauptstelle die aktuellen Zustande an die Nebenstellen übermitteln, also die Kommunikationsobjekte aktualisieren.
Seite 119: Schaltuhren
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 6. Schaltuhren 6.1 Funktion Der B.IQ Tastsensor RTR verfügt über bis zu zwei voneinander unabhängige Schaltuhren. Diese Funktionen erlauben es, zeitgesteuert über separate Objekte abhängig vom Datentyp Schaltbefehle (Ein / Aus), Werttelegramme (0...255) oder Telegramme zum Lichtszenenabruf (1...8) auf den Bus zu übertragen.
Seite 120 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Nachdem die Schaltzeit, der Wochentag und der Befehl eingestellt wurden, kann durch Betätigung der Schaltfläche "Hinzufügen" das Schaltprogramm erstellt werden. Die max. 14 Schaltprogramme je Schaltuhr werden in der Programmliste im rechten Teil des Fensters angelegt. Ein an dieser Stelle markiertes Programm kann bearbeitet werden, wenn die Schaltfläche "Bearbeiten"...
Seite 121: Aktivierung Und Deaktivierung Der Schaltuhren
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 6.2 Aktivierung und Deaktivierung der Schaltuhren Die Schaltuhren können separat durch eine vorort Bedienung im Programmiermodus, falls freigegeben, (vgl. "1.4 Programmiermodus / Vorort-Bedienung") und/oder durch eine Tastsensorbedienung (Tastenfunktion) aktiviert oder deaktiviert werden. Bei einer aktivierten Funktion leuchtet das Symbol " "...
Seite 122: Szenenabruf / Szenenspeicherung
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Es können je Szene bis zu 8 Szenenbefehle über die Ausgangsobjekte auf den Bus ausgesendet werden. Für jeden Szenenausgang kann parametriert werden, ob beim Szenenabruf überhaupt ein Befehl gesendet werden soll.
Seite 123: Meldungen Bei Einem Programmiervorgang
Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx 8. Meldungen bei einem Programmiervorgang Nachdem der B.IQ Tastsensor RTR mit Hilfe des ETS Plug-Ins parametriert wurde, lässt er sich in der Inbetriebnahmeumgebung der ETS programmieren. Während eines Programmiervorgangs können die folgenden Meldungen auftreten: Tritt auf: Beim Versuch, die Applikationsdaten in das Gerät zu laden.
Seite 124 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Tritt auf: Beim Versuch, die Applikationsdaten in das Gerät zu laden. Grund: Auf dem Busankoppler ist eine andere B.IQ Tastsensor RTR-Variante aufgesteckt, als die, die projektiert wurde (z. B. 5fach projektiert und 3fach ist aufgesteckt). Abhilfe: Variante entsprechend der Projektierung aufstecken.
Seite 125 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Tritt auf: Beim Versuch, die Applikationsdaten in das Gerät zu laden. Grund: Ein B.IQ Tastsensor RTR mit einer neuen Firmware (z. B. V 2.0) soll programmiert werden. Dabei ist die im Gerät vorhandene Version neuer als die, die durch die verwendete B.IQ Tastsensor RTR- Software vorgegeben wird.
Seite 126 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Parameter Beschreibung: Werte: Kommentar: B.IQ Tastsensor RTR Tastsensor-Funktion Ausgeschaltet Dieser Parameter legt fest, ob die Tastsensor- Eingeschaltet Funktion ein- oder ausgeschaltet ist. Raumtemperaturregler- Ausgeschaltet Dieser Parameter legt fest, ob die Funktion Eingeschaltet Raumtemperaturregler-Funktion ein- oder...
Seite 127 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Tastenhilfe-Funktion Ausgeschaltet Legt fest, ob die Tastenhilfe-Funktion Eingeschaltet eingeschaltet ist. Bei eingeschalteter Funktion wird bei einem Tastendruck (Ausnahme: Anzeigetasten) vor der Ausführung der Tastenfunktion ein Hinweistext im Display ausgegeben, der die hinterlegte Tastenfunktion beschreiben kann.
Seite 128 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Bedienung über Der B.IQ Tastsensor RTR verfügt über mehrere Anzeigetasten Vorort-Bedienebenen: Keine Bedienung 'Nornalbetrieb' und Vorort-Bedienung des Raumtemperaturreglers durch Betätigung der Anzeigetasten zur Verschiebung des Basis- Sollwerts. Kein Programmiermodus aktivierbar. Eingeschränkte Bedienung Umschaltung in den Programmiermodus möglich...
Seite 129 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Polarität Invertiert (Zurücksetzen = 0) An dieser Stelle wird die Polarität des Kommunikationsobjekts 74 " Textmeldung – Nicht invertiert Alarmmeldung zurücksetzen " definiert. (Zurücksetzen = 1) Nur bei "Zurücksetzen der Textmeldung" = "Über Objekt"...
Seite 130 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Anzeige von Uhrzeit / Raumtemperatur Es können verschiedene Informationen auf dem Uhrzeit / Außentemperatur Display angezeigt werden. Diese sind hier Uhrzeit / Lichtszene auszuwählen. Außentemperatur Raumtemperatur Solltemperatur Solltemperatur / Text Datum / Uhrzeit Außen- / Raumtemperatur Datum / Uhrzeit /...
Seite 131 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Darstellungsformat 0…255 Bei vorzeichenloser 1 Byte-Wertdarstellung 0…100 kann hier das Darstellungsformat auf den 0…360 verwendeten KNX Datenpunkt-Typ angepasst werden. Nur bei "Anzeige von = Wertanzeige" und "Datentyp = Wert (1 Byte)" und "Vorzeichen = Nein"! Einheit Nein...
Seite 132 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Zurücksetzen der Beim Abruf einer Textmeldung wird der Textanzeige empfangene Text im Display des Tastsensors angezeigt. Der Text muss zurückgesetzt werden, damit das Display in die Standard- Anzeige zurückspringen kann. Dieser Parameter definiert, auf welche Weise eine abgerufene Textmeldung zurückgesetzt werden kann.
Seite 133 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Polarität separates Objekt Invertiert (Zurücksetzen = 0) Die Polarität des separaten Kommunikations- objekts zum Zurücksetzen der Textanzeige ist Nicht invertiert an dieser Stelle parametriebar. (Zurücksetzen = 1) Nur bei "Textanzeige = Ja" und "Zurücksetzen der Textanzeige"...
Seite 134 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Tastsensorfunktion – Betätigung Wippe X Bedienkonzept Beim B.IQ Tastsensor RTR können den einzelnen Wippen jeweils zwei Tasten- oder X = 1 bis 3 (3fach) eine Wippenfunktion zugeordnet werden. X = 1 bis 4 (4fach) 2 Tasten (2 Objekte) Der Wippe X werden unabhängig zwei X = 1 bis 5 (5fach)
Seite 135 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Funktion der Taste 1 = "Schalten / Tasten" Anzeigetext für Tastenhilfe [20 Zeichen Text] An dieser Stelle wird der Tastenhilfe-Text angegeben, der bei freigegebener Tastenhilfe- Voreingestellt ist die Funktion bei einem Tastendruck im Display parametrierte Tastenfunktion.
Seite 136 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Befehl bei Drücken der Legt die Reaktion auf einen Tastendruck fest. Taste, Tastenfunktion Dunkler (AUS) Bei kurzem Tastendruck wird ein AUS- Telegramm, bei langem Tastendruck ein Dimmtelegramm (dunkler) ausgelöst. Heller (EIN) Bei kurzem Tastendruck wird ein EIN- Telegramm, bei langem Tastendruck ein...
Seite 137 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Funktion der Taste 1 = "Jalousie" Anzeigetext für Tastenhilfe [20 Zeichen Text] An dieser Stelle wird der Tastenhilfe-Text angegeben, der bei freigegebener Tastenhilfe- Voreingestellt ist die Funktion bei einem Tastendruck im Display parametrierte Tastenfunktion.
Seite 138 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Zeit zwischen Kurz- und 0,1 sek bis 127,5 sek, 0,3 sek Zeit, ab der die Funktion des langen Tasten- Langzeitbetrieb drucks ausgeführt wird. (Schrittweite: 0,1 sek) (0,1 ... 127,5) * 1 sek Nur bei Bedienkonzept = "Kurz –...
Seite 139 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Wertverstellung über langen Gesperrt Bleibt die Taste mindestens 5 s gedrückt, so Tastendruck Freigegeben wird der aktuelle Wert zyklisch um die parametrierte Schrittweite erniedrigt und gesendet. Nach Loslassen der Taste bleibt der zuletzt gesendete Wert gespeichert.
Seite 140 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Wertverstellung über langen Gesperrt Bleibt die Taste mindestens 5 s gedrückt, so Tastendruck Freigegeben wird der aktuelle Wert zyklisch um die parametrierte Schrittweite erniedrigt und gesendet. Nach Loslassen der Taste bleibt der zuletzt gesendete Wert gespeichert.
Seite 141 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Bedienkonzept Es werden zwei Bedienkonzepte unterschieden. Dieser Parameter definiert die Tasten- auswertung und legt die Telegrammübertragung fest. Immer zwei Telegramme Das erste Telegramm wird stets zeitgleich mit dem Tastendruck versendet. In der Voreinstellung erfolgt das Aussenden des zweiten Telegramms nach Ablauf einer Verzögerungszeit, die mit dem Tastendruck...
Seite 142 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Betätigungsdauer für 2. 0,5...60 s; 1 s Die Zeitdauer für die Unterscheidung zwischen Telegramm (0,5…60) * 1 s einer kurzen und einer langen Betätigung wird durch diesen Parameter bestimmt. Wird die Taste kürzer als die parametrierte Zeit betätigt, so wird beim Loslassen der Taste nur das erste Telegramm versendet.
Seite 143 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Funktion der Status-LED Legt die Funktion der Status-LED fest. immer AUS Die Status-LED ist immer ausgeschaltet. immer EIN Die Status-LED ist immer eingeschaltet. Anzeige Betriebsmodus aktiv Die Status-LED leuchtet, sobald durch eine Betätigung der Taste der ihr zugeordnete Betriebsmodus aktiviert wurde.
Seite 144 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Funktion der Taste 1 = "Sollwertverschiebung" Anzeigetext für Tastenhilfe [20 Zeichen Text] An dieser Stelle wird der Tastenhilfe-Text angegeben, der bei freigegebener Tastenhilfe- Voreingestellt ist die Funktion bei einem Tastendruck im Display parametrierte Tastenfunktion.
Seite 145 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Lichtszene (1...64) 1 bis 64, 1 Legt die über das Objekt auszusendende Lichtszenennummer fest. Nur bei "Funktion als = Lichtszenen- nebenstelle"! Szene (1...8) 1 bis 8, 1 Legt die Nummer der abzurufenden internen Szene fest.
Seite 146 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Tastsensorfunktion – Betätigung – Taste 1 – Status Taste 1 (3fach, 4fach und 5fach) Polarität Statusobjekt Invertiert (Ein = 0) Definiert die Polarität des Status-LED-Objektes. Nicht invertiert (Ein = 1) Nur bei "Funktion der Status-LED"...
Seite 147 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Funktion der Taste 1 = "Reglernebenstelle" Anzeigetext für Tastenhilfe [20 Zeichen Text] An dieser Stelle wird der Tastenhilfe-Text angegeben, der bei freigegebener Tastenhilfe- Voreingestellt ist die Funktion bei einem Tastendruck im Display parametrierte Tastenfunktion.
Seite 148 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Tastsensorfunktion – Betätigung – Taste 1 – Status Taste 1 (3fach, 4fach und 5fach) Polarität Statusobjekt Invertiert (Ein = 0) Definiert die Polarität des Status-LED-Objektes. Nicht invertiert (Ein = 1) Nur bei "Funktion der Status-LED"...
Seite 149 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Funktion der Wippe 1 = "Schalten" Anzeigetext für Tastenhilfe [20 Zeichen Text] An dieser Stelle wird der Tastenhilfe-Text [links] angegeben, der bei freigegebener Tastenhilfe- Voreingestellt ist die Funktion bei einem Tastendruck im Display parametrierte Tastenfunktion.
Seite 150 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Befehl beim Drücken der Legt die Reaktion auf einen Tastendruck der Wippe Wippe fest. Links = Heller (EIN), Bei einem kurzen Tastendruck (linke Taste) wird Rechts = Dunkler (AUS) ein EIN-Telegramm, bei einem langen Tastendruck (linke Taste) ein Dimmtelegramm (heller) ausgelöst.
Seite 151 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Zeit zwischen Schalten und 0,1 sek bis 51 sek; 0,4 sek Zeit, ab der die Funktion des langen Dimmen Tastendrucks (Dimmen) ausgeführt wird. (Schrittweite: 0,1 sek) (0,1 ... 51) * 1 sek Telegrammwiederholung Nein Gibt die zyklische Dimmtelegrammwiederholung...
Seite 152 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Bedienkonzept Kurz – Lang - Kurz Legt die Telegrammfolge nach einem Lang - Kurz Tastendruck fest. Kurz – Lang - Kurz: Drücken Loslassen = STEP Keine Aktionen STEP MOVE Mit dem Drücken der Taste wird ein STEP gesendet und die Zeit T1 (Zeit zwischen Kurz- und Langzeitbetrieb) gestartet.
Seite 153 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Zeit zwischen Kurz- und 0,1 sek bis 127,5 sek, 0,3 sek Zeit, ab der die Funktion des langen Tasten- Langzeitbetrieb drucks ausgeführt wird. (Schrittweite: 0,1 sek) (0,1 ... 127,5) * 1 sek Nur bei Bedienkonzept = "Kurz –...
Seite 154 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Funktion der Taste 1 = "ZweiTelegramme" Anzeigetext für Tastenhilfe [20 Zeichen Text] An dieser Stelle wird der Tastenhilfe-Text [links] angegeben, der bei freigegebener Tastenhilfe- Voreingestellt ist die Funktion bei einem Tastendruck im Display parametrierte Tastenfunktion.
Seite 155 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Zeit zwischen dem 1. und 2. 1...1800 s; 10 s Hier wird die Zeit definiert, nach deren Ablauf Telegramm (1...1800s) das Telegramm des zweiten Objektes auf den Bus ausgesendet wird. Für das Versenden des zweiten Objektes muss die Taste nicht gedrückt bleiben.
Seite 156 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Wert beim Drücken der 0...255; 255 Hier wird der Wert (0...255) parametriert, der bei linken Taste für 2. Objekt Betätigung der linken Taste über das Objekt 2 auf den Bus ausgesendet wird. Nur bei "Typ des 2.
Seite 157 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Betriebsmodus bei Umschalten zwischen den Bei Betätigung der Tasten wird zwischen Auto, Tastendruck Betriebsmodi Auto, Komfort-, Komfort, Standby, Nacht und Frost-/Hitzeschutz Standby-, Nacht- und Frost- umgeschaltet. /Hitzeschutzbetrieb Nur bei "Funktion" = "Zwangs-Betriebsmodus- umschaltung"! (Keine weitere Einstellmöglichkeit!)
Seite 158 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Raumtemperaturregler-Funktion Betriebsmodus- Über Wert (1 Byte) Die Umschaltung der Betriebsmodi über den Umschaltung Bus erfolgt nach der KONNEX-Spezifikation durch ein 1 Byte-Wertobjekt. Zusätzlich steht bei dieser Einstellung ein übergeordnetes Zwangsobjekt zur Verfügung.
Seite 159 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Art der Heizregelung Stetige PI-Regelung Auswahl eines Regelalgorithmus (PI oder (ggf. für Grund- und Schaltende PI-Regelung (PWM) 2Punkt) mit Datenformat (1 Byte oder 1 Bit) für Zusatzstufe) Schaltende 2Punkt-Regelung das Heizsystem.
Seite 160 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Proportionalbereich Kühlen 10...127, 50 Separate Einstellung des Regelparameters (10 ... 127) * 0,1 K "Proportionalbereich". (VZ) Nur bei "Art der Kühlung" = "Über Regelparameter"! Nachstellzeit Kühlen 0...255, 240 Separate Einstellung des Regelparameters (0 ...
Seite 161 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Frostschutz-Automatik Legt die Absenktemperatur fest, um die sich die 0,2 K / min. Raumtemperatur innerhalb einer Minute 0,3 K / min. absenken muss, bis dass der Regler in den 0,4 K / min.
Seite 162 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Zyklisches Senden 0 bis 255, 0 Legt fest, ob der aktuelle Objektstatus des Heizen/Kühlen- Objekts 35 "Betriebsartenumschaltung" bei Umschaltung automatischer Umschaltung zyklisch auf den (0...255) * 1 min; 0 = inaktiv Bus ausgegeben werden soll.
Seite 163 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Änderung der Basis- Nein Durch die Basis–Sollwertverschiebung (über Sollwertverschiebung Anzeigetasten) kann die Temperatur des dauerhaft übernehmen aktuellen Betriebsmodus beider Regelkreise angepasst werden. Die Temperatur kann innerhalb eines vorgegebenen Wertebereichs nach oben und nach unten verschoben werden.
Seite 164 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Änderung der Standby- Deaktiviert Ermöglicht eine Veränderung der Basis- Temperatur des Über Anzeigetasten zulassen Standby-Temperatur des ersten Regelkreises 1. Regelkreises am Gerät. Änderung der Nacht- Deaktiviert Ermöglicht eine Veränderung der Nacht- Temperatur des Über Anzeigetasten zulassen Temperatur des ersten Regelkreises am Gerät.
Seite 165 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Stufenabstand von der 0 bis 127, 20 Im zweistufigen Regelbetrieb muss festgelegt Grund- zur Zusatzstufe werden, mit welchem Temperaturabstand zur (0...127) * 0.,1 K Grundstufe die Zusatzstufe in die Regelung miteinbezogen werden soll.
Seite 166 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Absenken der -128 bis 0, -20 Um diesen Wert wird die Standby- Solltemperatur im Standby- Solltemperatur für Heizen gegenüber des Betrieb (Heizen – Basissollwerts abgesenkt. 2. Regelkreis) Nur bei "Betriebsart = Heizen" und zwei (-128...0) * 0,1 K Regelkreisen mit getrennten Sollwerten! Absenken der...
Seite 167 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Anwesenheitserfassung Bei der Anwesenheit einer Person im Raum ist es sinnvoll, dass der Regler in den Komfortbetrieb oder in die Komfortverlängerung schaltet. Dieser Parameter llegt fest, über welche 'Melder' eine Erfassung erfolgt. Keine Es erfolgt keine Anwesenheitserfassung.
Seite 168 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Messwertbildung intern zu 10 % zu 90 % Legt die Gewichtung des Temperaturmesswerts extern 20 % zu 80 % des internen und externen Fühlers fest. 30 % zu 70 % Dadurch wird ein resultierender 40 % zu 60 % Gesamtmesswert gebildet, der zur weiteren...
Seite 169 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Raumtemperaturregler-Funktion – Stellgrößen- und Statusausgabe (VZ) Automatisches Senden bei 0 bis 100, 3 Bestimmt die Größe der Stellgrößenänderung, Änderung um wonach die stetigen Stellgrößen automatisch (0...100) * 1 %; 0 = inaktiv über die Stellgrößenobjekte ausgesendet werden.
Seite 170 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Ausgabe der Stellgröße Invertiert stetig: Stellgr. = 100 % - normale Stellgr. Kühlen schaltend: Stellgr. = 1 – normale Stellgr. Normal normale Stellgrößenausgabe Kühlen Nur bei "Betriebsart" = "Kühlen" oder "Heizen und Kühlen"! Ausgabe der Stellgröße Invertiert...
Seite 171 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Einzel Status Komfortbetrieb aktiv Legt den zu übertragenen Reglerstatus fest. Standby-Betrieb aktiv Nachtbetrieb aktiv Nur bei "Status Regler" = "Einzelnen Zustand Frost- / Hitzeschutz aktiv übertragen"! Regler gesperrt Heizen / Kühlen Regler inaktiv Frostalarm Raumtemperaturregler-Funktion –...
Seite 172 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Szenen-Funktion Datentyp Schalten Legt den Datentyp des Szenenausgangs fest. Ausgang 1 Wert Jalousieposition Werte-Typ 0...100 % Definiert den Wertetyp bei 1 Byte großem Szenenobjekt. In Abhängigkeit dieser 0...255 Einstellung können bei den Szenenbefehlen entweder Prozentwerte oder dimensionslose Werte eingegeben werden.
Seite 173 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Reglernebenstellen-Funktion Anzeige der Lüfterstufen Nein An dieser Stelle kann die Display-Anzeige der verwenden Lüfterstufen eines Fancoil-Aktors freigegeben werden (Einstellung "Ja"). Bei Freigabe werden die entsprechenden Kommunikationsobjekte sichtbar. Objekttyp zur Bei Lüfterstufenanzeige wird an dieser Stelle Lüfterstufenanzeige das Datenformat der Rückmeldung des Fancoil-...
Seite 174 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Abfragezeit für externen 0 bis 255, 0 Legt den Abfragezeitraum des Temperaturwerts Fühler des externen Fühlers fest. (0...255) * 1 min; 0 = inaktiv "0" = Fühler sendet automatisch seinen Temperaturwert.
Seite 175 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx Bemerkungen zur Software • Parameterzugriff Um alle Parameter des Tastsensors RTR einstellen zu können, muss im ETS Plug-In der Zugriff auf "Vollzugriff" eingestellt sein! Zur Einstellung der Zugriffsart ist im Menü "Projektierung" der Menüpunkt "Vollzugriff" an- oder abzuwählen.
Seite 176 Technische Dokumentation Tastsensor mit RTR und Display, B.IQ Best. Nr. 7566x3xx • Firmware Der B.IQ Tastsensor RTR bietet die Möglichkeit, die Anwendungssoftware im Gerät zu aktualisieren. Durch das ETS Plug-In wird dieser Firmware-Download ermöglicht, indem die Daten über den Bus in das Anwendungsmodul geladen werden.
