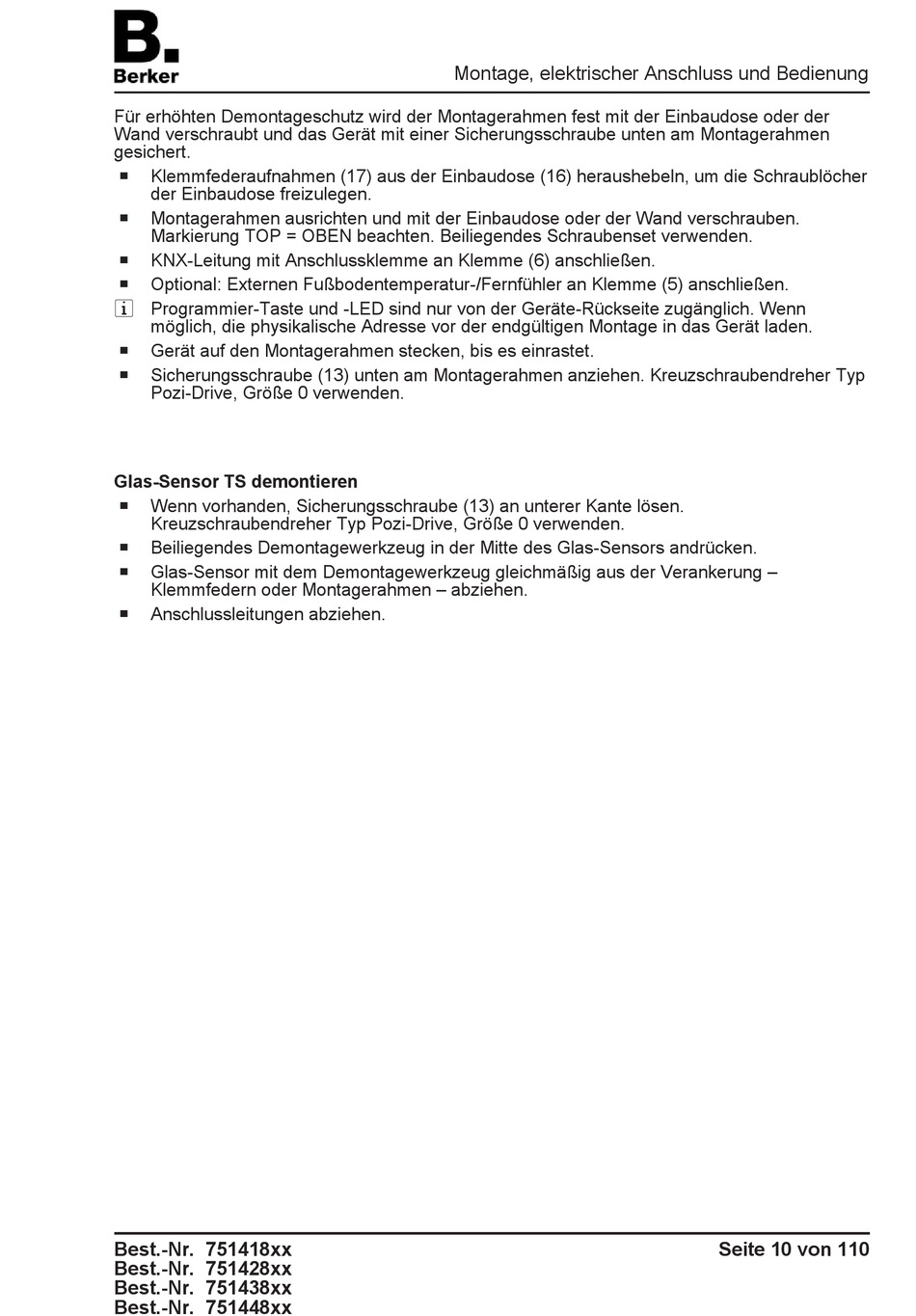

Für erhöhten Demontageschutz wird der Montagerahmen fest mit der Einbaudose oder der
Wand verschraubt und das Gerät mit einer Sicherungsschraube unten am Montagerahmen
gesichert.
o
Klemmfederaufnahmen (17) aus der Einbaudose (16) heraushebeln, um die Schraublöcher
der Einbaudose freizulegen.
o
Montagerahmen ausrichten und mit der Einbaudose oder der Wand verschrauben.
Markierung TOP = OBEN beachten. Beiliegendes Schraubenset verwenden.
o
KNX-Leitung mit Anschlussklemme an Klemme (6) anschließen.
o
Optional: Externen Fußbodentemperatur-/Fernfühler an Klemme (5) anschließen.
i Programmier-Taste und -LED sind nur von der Geräte-Rückseite zugänglich. Wenn
möglich, die physikalische Adresse vor der endgültigen Montage in das Gerät laden.
o
Gerät auf den Montagerahmen stecken, bis es einrastet.
o
Sicherungsschraube (13) unten am Montagerahmen anziehen. Kreuzschraubendreher Typ
Pozi-Drive, Größe 0 verwenden.
Glas-Sensor TS demontieren
o
Wenn vorhanden, Sicherungsschraube (13) an unterer Kante lösen.
Kreuzschraubendreher Typ Pozi-Drive, Größe 0 verwenden.
o
Beiliegendes Demontagewerkzeug in der Mitte des Glas-Sensors andrücken.
o
Glas-Sensor mit dem Demontagewerkzeug gleichmäßig aus der Verankerung –
Klemmfedern oder Montagerahmen – abziehen.
o
Anschlussleitungen abziehen.
Best.-Nr. 751418xx
Best.-Nr. 751428xx
Best.-Nr. 751438xx
Best.-Nr. 751448xx
Montage, elektrischer Anschluss und Bedienung
Seite 10 von 110
