RolloTec RolloTec Windsensor und Schnittstelle AP RolloTec Schnittstelle AP für Windsensor Best.-Nr. : 173 RolloTec Windsensor Best.-Nr. : 172 01 Bedienungs- und Montageanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten.
Seite 2

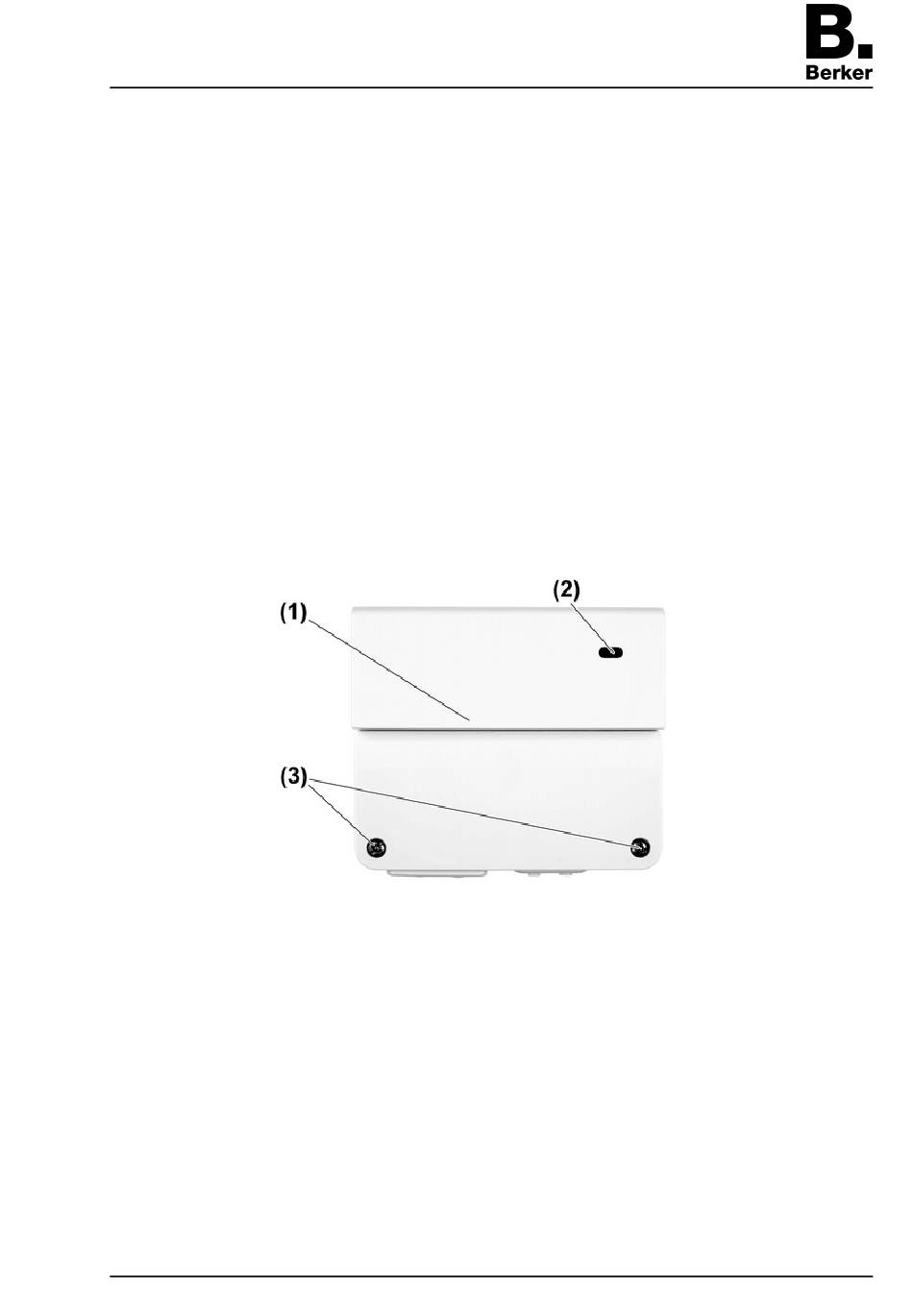

RolloTec RolloTec Windsensor und Schnittstelle AP Bild 2 (1) Windsensor-Schnittstelle (2) Test-LED (3) Schrauben Gehäusedeckel (4) Windsensor 3 Funktion Bestimmungsgemäßer Gebrauch Windsensor-Schnittstelle und Windsensor dienen dem Schutz eines Behanges vor Zerstörung durch starken Wind. Der Behang wird in eine sichere Endlage gefahren und dort verriegelt, bis der eingestellte Windstärkewert unterschritten wird.
Seite 3
RolloTec RolloTec Windsensor und Schnittstelle AP Windsensor-Schnittstelle anschließen GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten am Gerät alle zugehörigen Leitungsschutzschalter freischalten. Spannungsführende Teile in der Umgebung abdecken! Gehäusedeckel der Windsensor-Schnittstelle durch lösen der zwei Schrauben (3) abnehmen.
Seite 4
RolloTec RolloTec Windsensor und Schnittstelle AP Bild 4: Anschlussplan Windsensor-Schnittstelle an Jalousiesteuerung Die Windsensor-Schnittstelle hat ein Relais mit zwei potentialfreien Schließern. Zur Ansteuerung des Jalousieeinsatzes (11) an gleichem Außenleiter eine Brücke (12) zwischen dem Relais-Eingang und dem Außenleiter legen. Inbetriebnahme durchführen (siehe Kapitel Inbetriebnahme). Gehäusedeckel der Windsensor-Schnittstelle schließen.
Seite 5
RolloTec RolloTec Windsensor und Schnittstelle AP Bild 5: Windstärkeeinstellung i Nach dem Wechsel zwischen zwei Windstärken wird die gewählte Windstärke nach max. 4,5 Minuten übernommen. Eine schnellere Übernahme der Windstärke erfolgt nach kurzzeitigem Einschalten des Testbetriebs. 5 Anhang 5.1 Technische Daten RolloTec Schnittstelle AP für Windsensor, Best.-Nr.
Seite 6
Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Im Gewährleistungsfall bitte an die Verkaufsstelle wenden oder das Gerät portofrei mit Fehlerbeschreibung an unser Service-Center senden. Berker GmbH & Co. KG Service-Center Hubertusstraße 17 D-57482 Wenden-Ottfingen...
