Inhaltszusammenfassung für Berker B.IQ

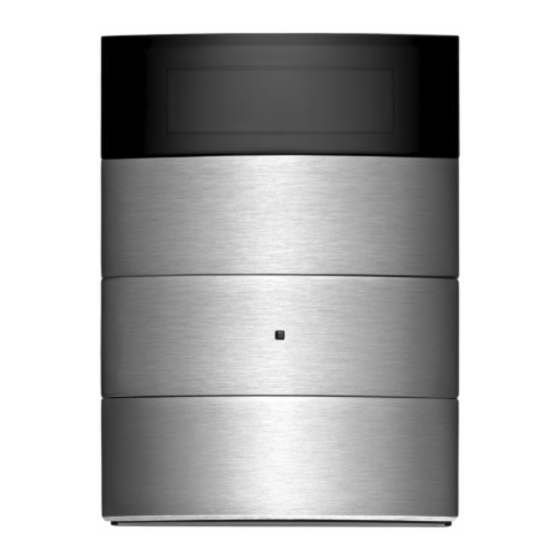

- Seite 1 B.IQ Tastsensor mit Raum- temperaturregelung und Display...
- Seite 2 Programmierung und den weiteren Diese Anleitung ist gültig für Geräten der EIB Installation abhängig. B.IQ Tastsensoren mit Raumtemperaturregelung Um die Bedienung des Gerätes so leicht wie möglich zu und Display (im folgenden Tastsensor RTR) in gestalten, können vom Installateur Funktionen (beispiels- den Ausführungen: 3fach, 4fach und 5fach.
- Seite 3 FUNKTIONEN GRUNDANZEIGE, TASTENHILFE 1.1. Funktionsübersicht 1.2. Grundanzeige Der Tastsensor RTR vereinigt die Funktionen von Tast- Das Display stellt eine von neun möglichen Grundanzei- sensor, Raumtemperaturregler, Schaltuhr und Anzeigeein- gen dar. Im Folgenden sind exemplarisch drei Varianten heit in einem Gerät. aufgezeigt: Durch Betätigung der Funktionstasten lassen sich folgende Anwendungen realisieren:...
- Seite 4 BEDIEN- UND ANZEIGEELEMENTE GERÄTEABBILDUNG Die grundlegenden Bedienelmente werden exemplarisch an der 3fach Ausführung erläutert. 1.4. Geräteübersicht Die waagerechten Bedienelemente (Pos. 1 bis 4) beste- hen jeweils aus einer linken und einer rechten Taste. Die Bedienelemente im kurzen Überblick: Display-Tasten (Pos. 1) Linke bzw.
- Seite 5 DISPLAY SYMBOLE 1.5. Erklärung der Display-Symbole Komfortverlängerung Die folgende Abbildung zeigt die erste von drei Zeilen (Betriebsmodus „Frost-/Hitzeschutz“) des Displays, die für die Symbole reserviert ist. Die zwei- Bei Kondensation an der Kühlanlage wird die te und dritte Zeile dienen zur Text- und Befehlsanzeige. Raumkühlung zum Schutz abgeschaltet In Abhängigkeit zur aufgerufenen Funktionalität werden Über Display-Tasten vollzogene Änderung des...
- Seite 6 BEDIENLEVEL MENÜFÜHRUNG 2.1. Sperrung von Menüs 2.2. Generelles zur Menüführung In den hinterlegten Menüs können Sie weitreichende Än- Die Menüführung erfolgt hauptsächlich über die Display- derungen vornehmen. Um einerseits die Bedienung ein- Tasten. Es lassen sich folgende Vorgehensweisen unter- fach und übersichtlich zu gestalten oder andererseits eine scheiden: große Funktionstiefe zu erhalten, können Einstellmöglich- Druck auf eine einzelne Display-Taste:...
- Seite 7 ÜBERSICHT HAUPTMENÜS 2.3. Menüfolge c. Vorgehen in den Menüs a. Abweichnungen in Funktion und Darstellung Sie haben jetzt generell drei Möglichkeiten: Der Tastsensor RTR wird individuell auf Ihre Befürfnisse (rechte Display-Taste) drücken (weiter unter 2.3.d): und Gebäudefunktionen angepasst. Die durch den In- Wechsel zum nächsten Hauptmenü...
- Seite 8 MELDETEXTE RAUMTEMPERATURREGELUNG 2.4. Anzeige von Meldetexten 3.1. Raumtemperatur ändern Der Temperatursollwert ist in Absprache mit Ihrem Instal- Der Tastsensor RTR bietet die Möglichkeit, Meldetexte wie zum Beispiel Alarmmeldungen in der unteren Dis- lateur für die unterschiedlichen Betriebsmodi Ihren Be- playzeile anzuzeigen. dürfnissen gemäß...
- Seite 9 WECHSEL DES BETRIEBSMODUS ERWEITERTE BETRIEBSMODI 4.1. Wechsel des Betriebsmodus oder Der Tastsensor RTR stellt Ihnen verschiedene Betriebs- - Statt OK oder eine Funktionstaste drücken: modi in der folgenden Reihenfolge zur Verfügung: Wechsel zurück zum Hauptmenü (siehe a). „Komfort“ (normale Nutzung des Hauses tagsüber) „Standby“...
- Seite 10 TEMPERATURWERTE ANPASSEN UNTERMENÜS »HEIZEN« BZW. »KÜHLEN« 4.3. Anpassen der Temperaturwerte c. Anpassung des Temperaturwertes Sie können die in den Betriebsmodi hinterlegten Tempe- Drücken Sie erneut die linke Display-Taste OK: raturwerte Ihren Bedürfnissen wie folgt anpassen: Der eingestellte Temperaturwert wird jetzt Komforttemp.
- Seite 11 FUNKTIONSWEISE RAUMTEMPERATUR-SCHALTUHR 5.1. Anwendung der Raumtemperatur-Schaltuhr 5.2. Einstellung der Raumtemperatur-Schaltuhr a. Funktionsweise des Tastsensors RTR Zu Ihrem Komfort bzw. zur Energieeinsparung können Sie Der Tastsensor RTR vergleicht die tatsächliche Raum- im Tastsensor RTR bis zu 28 verschiedene Schaltzeiten temperatur mit der eingestellten Solltemperatur und er- zur Steuerung der Raumtemperatur programmieren.
- Seite 12 HAUPTMENÜ RAUMTEMPERATUR-SCHALTUHR Im Display blinkt jetzt die Anzeige des Be- c. Einstellung /Anpassung der Schaltzeiten Schaltzeit triebsmodus oder oder Folgende Möglichkeiten stehen zur Verfügung: Mo-Fr 07:00 21°C - Schaltzeitnummer, Wochentag/e, Uhrzeit und Drücken Sie eine der Display-Tasten, um den Betriebs- Betriebsmodus festlegen (s.
- Seite 13 HAUPTMENÜ RAUMTEMPERATUR-SCHALTUHR d. Löschen einer vorhandenen Schaltzeit f. Schaltuhr aktivieren bzw. deaktivieren Gehen Sie wie unter 5.2.a., b. und c. beschrieben vor. Gehen Sie wie unter 5.2.a., b. und c. beschrieben vor. Drücken Sie die linke Display-Taste OK, um in die Drücken Sie die linke Display-Taste OK, um in die Untermenüs der Schaltzeit zu gelangen.
- Seite 14 HAUPTMENÜ WOCHEN-SCHALTUHREN 5.3. Einstellung der Wochen-Schaltuhren c. Wechsel zum zugehörigen Hauptmenü Zur Steuerung von Jalousien oder von Beleuchtungs- Drücken Sie 4 (bzw. 5) x die rechte Display-Taste gruppen (z. B. Gartenbeleuchtung) können Sie im Tast- Die angezeigten Texte in der oberen Text- Jalousie sensor RTR für jede der beiden Wochenschaltuhren bis zeile sind frei wählbar.
- Seite 15 HAUPTMENÜ »EINSTELLUNGEN« VERSIONSNUMMER Falls Sie die rechte Display-Taste einmal 5.4. Einstellungen Einstellungen zuviel gedrückt haben, drücken Sie weiter, In diesem Menü aktivieren/deaktivieren Sie Grundeinstel- bis Sie »Einstellungen« erreichen. lungen, welche die Bedienung beeinflussen. Dies sind: - Display-Beleuchtung (»LCD-Abschaltung«) d. Änderung der o. g. Einstellungen - Hilfetexte in der unteren Display-Zeile (»Tastenhilfe«) Drücken Sie die linke Display-Taste OK: - Sperre der Bedienung (»Tastensperre«)
- Seite 16 PROBLEMBEHEBUNG 5.5. Problembehebung Problem Ursache/Abhilfe Die folgende Tabelle bietet Ihnen die Möglichkeit ggf. Im Display erscheint Für die Dauer der Program- auftretende „Probleme“ gezielt zu beseitigen. »Parameter Download« mierung des Tastsensors ist dieser nicht bedienbar Problem Ursache/Abhilfe Keine Display-Anzeige Beleuchtung von Display Im Display erscheint »keine Programmierter Tastsensor und Betriebs-LED deakti-...
- Seite 17 Software selbst, entnehmen Sie bitte der Produktdaten- bank des Herstellers. Planung, Installation und Inbetriebnahme des Gerätes er- folgen mit Hilfe einer von der EIBA zertifizierten Software. Die Produktdatenbank, technische Beschreibungen und eine komplette Menüübersicht finden Sie aktuell im Inter- net unter www.berker.de...
- Seite 18 GERÄTEAUFBAU MONTAGE Einbau und Montage elektrischer Geräte dür- fen nur von ausgebildetem EIB- und Elektro- fachpersonal vorgenommen werden. Dabei sind die geltenden Unfallvorschriften zu be- achten. Bei Nichtbeachtung der geltenden Vor- schriften und der hier genannten Hinweise können Brand oder andere Gefahren entstehen! 6.2.
- Seite 19 MONTAGE DEMONTAGE Optional können Sie ein separat zu bestellendes Be- 6.3. Demontage schriftungsfeld (Pos. 4) unter der Grundplatte anbrin- Ziehen Sie die Design-Abdeckung (Pos. 1) vorsichtig gen. In diesem Fall montieren Sie zusätzlich die im von der Grundplatte (Pos. 3) ab. Lieferumfang des Tastsensors RTR befindliche Unter- Gehen Sie zur Montage in umgekehrter Reihenfolge vor.
- Seite 20 TECHNISCHE DATEN BESTELLNUMMERN 6.4. Technische Daten 6.5. Bestellnummern a. Übersicht Der Tastsensor RTR wird in verschiedenen Versionen Versorgung über Busankoppler Up plus ausgeliefert. Die Bestellnummern im Überblick: 21–32 V DC Leistungsaufnahme typ. 150 mW - 3fach 7566 35 9x Anwenderschnittstelle AST 2 x 5polige Stiftleiste - 4fach 7566 45 9x...
- Seite 21 Betätigung schreibung an unsere zentrale Kundendienststelle: - Linke/rechte Taste .. Funktion der Tasten je nach Situation verschieden Taste 1 links / LED ..Berker GmbH & Co KG - Bedienung.... kurz lang gesperrt Abt. Service Center Taste 1 rechts / LED ..
- Seite 22 INHALTSVERZEICHNIS IM DETAIL Wochen-Schaltuhren..........26 1. Übersicht Einstellungen ............28 Adresse Berker ............2 Problembehebung ..........30 Einleitende Worte .............3 Kapitelübersicht ............3 Funktionen...............4 6. Installation (Kapitel für den Installateur) Grundanzeige ............5 Allgemeine Systeminformationen ........33 Tastenhilfe ...............5 Geräteaufbau ............34 Geräteübersicht ............6 Sicherheitshinweise ..........35 Geräteabbildung............7 Montage ..............35 Erklärung der Display-Symbole ........8...
- Seite 23 Mehr Informationen unter: Berker GmbH & Co. KG Klagebach 38 58579 Schalksmühle Germany Tel. +49 (0) 23 55/90 5-0 Fax +49 (0) 23 55/90 5-111 info@berker.de www.berker.de 9709337-000...
