Bedienkonzept "Lang – Kurz oder Kurz":
Bei der Wahl des Bedienkonzeptes "Lang – Kurz oder Kurz" zeigt das Gerät folgendes
Verhalten:
-
Unmittelbar beim Drücken der Taste startet das Gerät die Zeit T1 ("Zeit zwischen Kurz- und
Langzeitbefehl") und wartet. Wenn vor Ablauf von T1 die Taste wieder losgelassen wird,
sendet das Gerät ein Kurzzeittelegramm. Damit kann ein fahrender Antrieb gestoppt
werden. Ein stehender Antrieb verdreht die Lamellen um einen Schritt.
-
Wenn die Taste nach Ablauf von T1 immer noch gedrückt gehalten wird, sendet das Gerät
ein Langzeittelegramm und startet die Zeit T2 ("Lamellenverstellzeit").
-
Falls innerhalb von T2 die Taste losgelassen wird, sendet das Gerät ein weiteres
Kurzzeittelegramm aus. Diese Funktion wird zur Lamellenverstellung einer Jalousie
benutzt. Dadurch können die Lamellen innerhalb ihrer Drehung an jeder Stelle angehalten
werden.
Die "Lamellenverstellzeit" sollte so groß gewählt werden, wie der Antrieb für das
vollständige Wenden der Lamellen benötigt. Falls die "Lamellenverstellzeit" größer gewählt
wird als die komplette Fahrzeit des Antriebs, ist auch eine Tast-Funktion möglich. Hierbei
fährt der Antrieb nur, wenn die Taste gedrückt gehalten wird.
-
Falls die Taste länger als T2 gedrückt gehalten wird, sendet das Gerät kein weiteres
Telegramm. Der Antrieb fährt bis zum Erreichen der Endposition weiter.
i Bei diesem Bedienkonzept sendet das Gerät nicht unmittelbar bei Drücken der Taste einer
Wippe ein Telegramm. Hierdurch ist es bei Wippenkonfiguration möglich, auch eine
vollflächige Bedienung zu erkennen.
Einflächen- und Zweiflächenjalousiefunktion
Bei einer Bedienfläche als Wippe ist die Zweiflächenjalousiefunktion voreingestellt. Das
bedeutet, dass das Gerät z. B. bei der Betätigung des linken Druckpunktes ein Telegramm zum
Aufwärtsfahren und bei einer Betätigung des rechten Druckpunktes zum Abwärtsfahren sendet.
Bei einer Bedienfläche als Tasten ist die Einflächenjalousiefunktion voreingestellt. Hierbei
wechselt das Gerät bei jeder langen Betätigung die Richtung des Langzeittelegramms (UM).
Mehrere aufeinander folgende Kurzzeittelegramme haben jeweils die gleiche Richtung.
Der Parameter "Befehl beim Drücken der Taste" oder "Befehl beim Drücken der Wippe" auf den
Parameterseiten der Tasten oder Wippen legt das Einflächen- oder Zweiflächenjalousieprinzip
fest. Grundsätzlich kann für die Tastenfunktion der Befehl beim Drücken der Taste beliebig
eingestellt werden.
Wenn der Aktor von mehreren Stellen gesteuert werden kann, ist es für eine fehlerfreie
Einflächenbedienung erforderlich, dass die Langzeit-Objekte das Geräten miteinander
verbunden sind. Andernfalls könnte das Gerät nicht erkennen, wenn der Aktor von einer
anderen Stelle gesteuert worden ist, woraufhin er bei der nächsten Verwendung mitunter
zweimal betätigt werden müsste, um die gewünschte Reaktion zu erzielen.
Vollflächige Bedienung bei der Jalousiefunktion
Wenn eine Wippe auf Jalousie parametriert ist und das Bedienkonzept "Lang – Kurz oder Kurz"
verwendet wird, benötigt das Gerät zu Beginn jeder Bedienung etwas Zeit, um zwischen einer
kurzen und einer langen Bedienung zu unterscheiden. Wenn die vollflächige Bedienung
freigeschaltet wird, kann das Gerät diese Zeit nutzen, um die ansonsten ungültige gleichzeitige
Betätigung beider Druckpunkte auszuwerten.
Best.-Nr. 751418xx
Best.-Nr. 751428xx
Best.-Nr. 751438xx
Best.-Nr. 751448xx

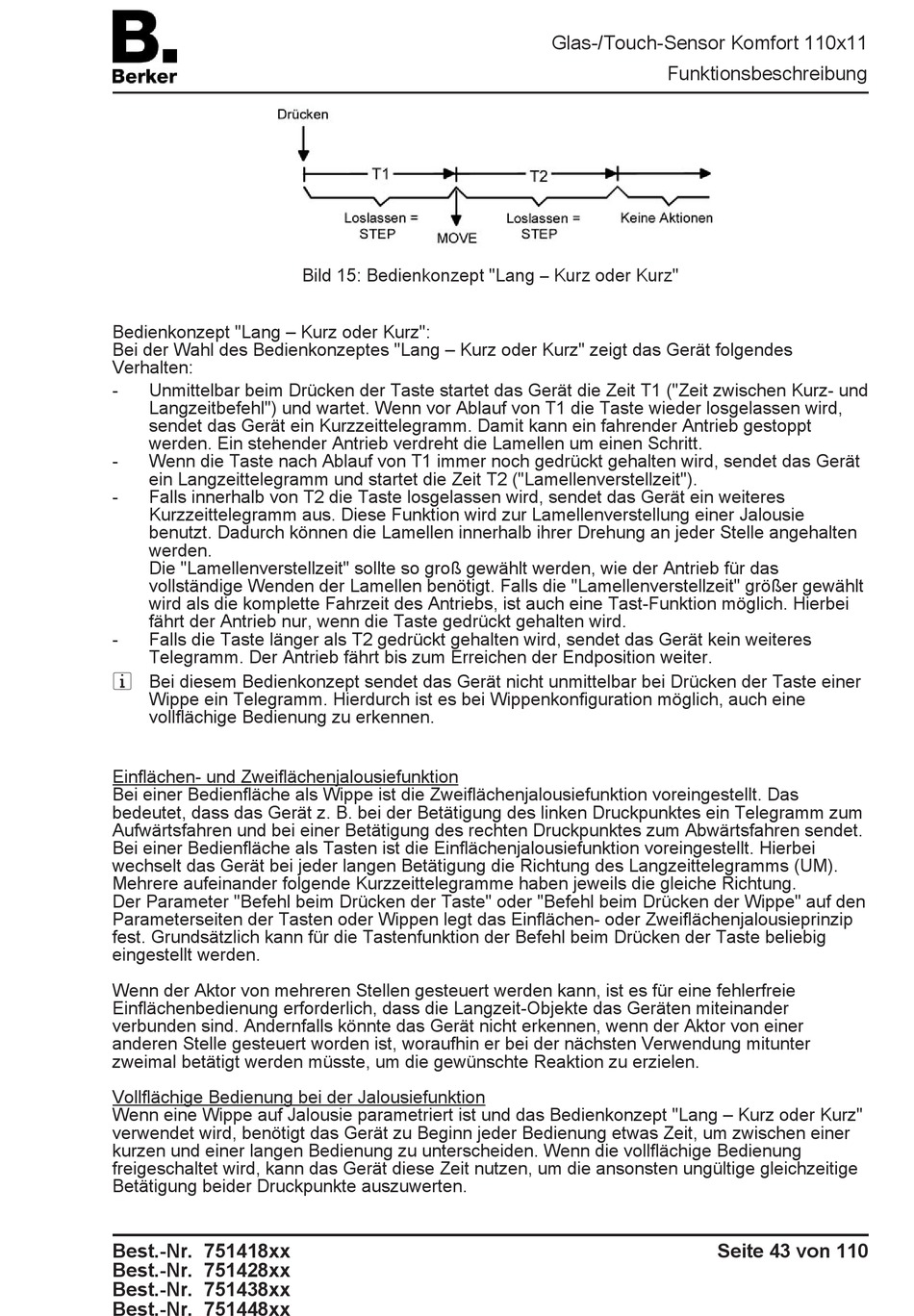

Bild 15: Bedienkonzept "Lang – Kurz oder Kurz"
Glas-/Touch-Sensor Komfort 110x11
Funktionsbeschreibung
Seite 43 von 110
