2.2 Geräteaufbau

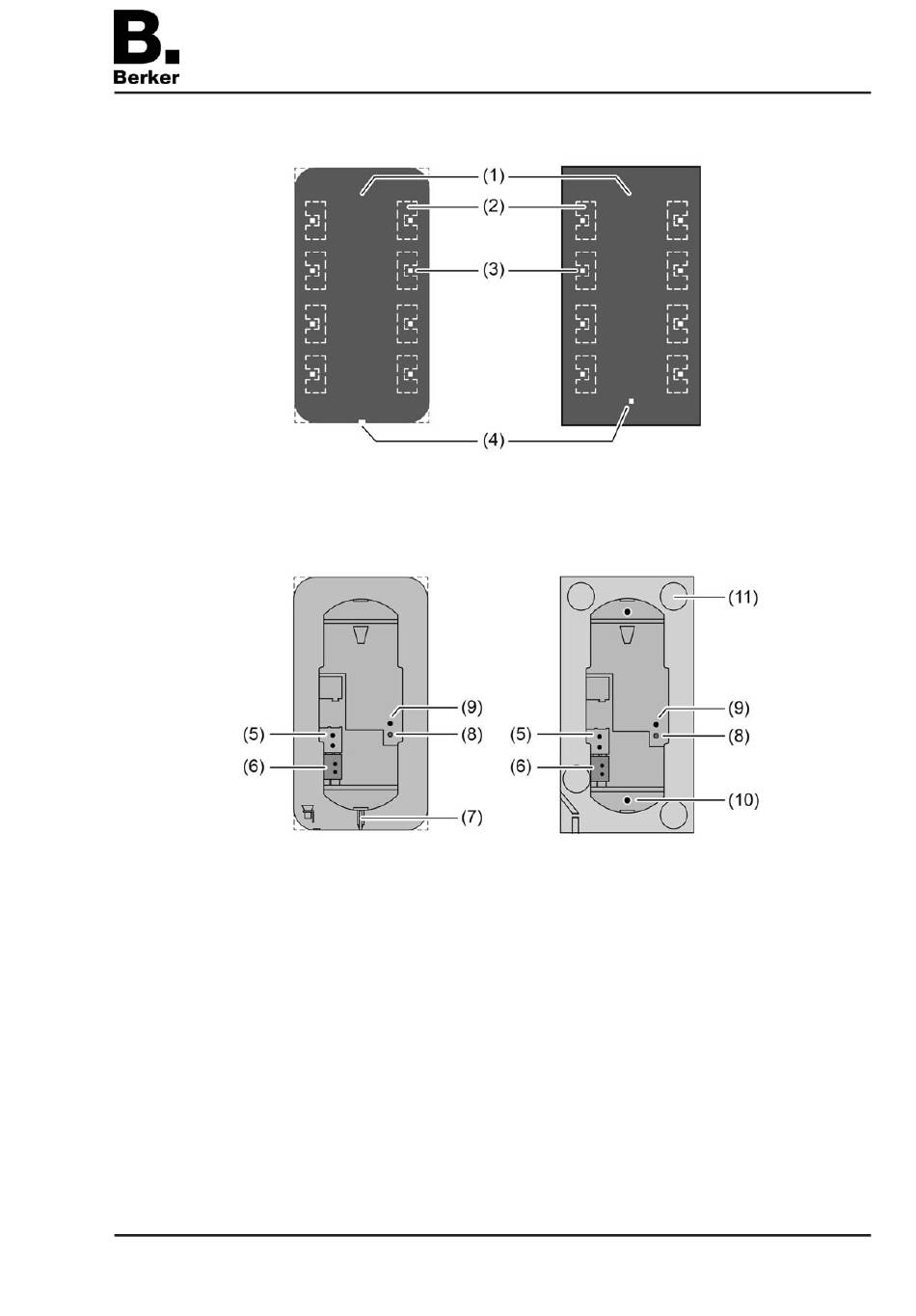

Bild 1: Geräteaufbau Vorderseite am Beispiel der Variante "4fach"
(1) Bedienoberfläche
(2) Sensorflächen für Bedienfunktionen (abhängig von ETS-Konfiguration als Wippen- oder
Tastenfunktion)
(3) Status-LED (1 x je Sensorfläche)
(4) Betriebs-LED
(5) Steckklemmen-Anschluss für bedrahteten Fußbodentemperatur-/Fernfühler (Zubehör)
(6) Steckklemmen-Anschluss für KNX-Busleitung
(7) Lichtleiter für Betriebs-LED
(8) Programmier-LED (rot)
(9) Programmier-Taste
(10) Haltezapfen
(11) Klebeplätze für Haftpunkte
Best.-Nr. 751418xx
Best.-Nr. 751428xx
Best.-Nr. 751438xx
Best.-Nr. 751448xx
Montage, elektrischer Anschluss und Bedienung
links: R.x-Design / rechts: TS-Sensor-Design
Bild 2: Geräteaufbau Rückseite
links: R.x-Design / rechts: TS-Sensor-Design
