Technische Dokumentation
Tastsensor Komfort mit Beschriftungsfeld,
1 ... 4 fach
Best. Nr. 7516 x7 xx
Produktname:
Tastsensor Komfort 1-/ 2-/ 3-/ 4fach V2
Bauform:
UP (unter Putz)
Taster / Taster xfach / Tastsensor Komfort xfach V2
ETS-Suchpfad:
Stand:
07.02.2006
Funktionsbeschreibung:
Der Tastsensor Komfort V2 wird auf einen Unterputz-Busankoppler (UP-BA) gesteckt. Seine Tasten können
jeweils mit folgenden Funktionen belegt werden: Schalten, Dimmen, Jalousie, Wertgeber, Lichtszenenabruf,
Zwangsführung und Steuerung. Die Tastenzuordnung ist frei wählbar und wird durch die Projektierung festgelegt.
In Abhängigkeit der eingestellten Funktionen werden bei Tastenbetätigung Telegramme auf den KNX / EIB
gegeben, die in den entsprechenden Aktoren Schalt-, Dimm- oder Jalousiefunktionen auslösen, Lichtszenen
abrufen oder abspeichern, Dimm-, Helligkeits, oder Temperaturwerte einstellen.

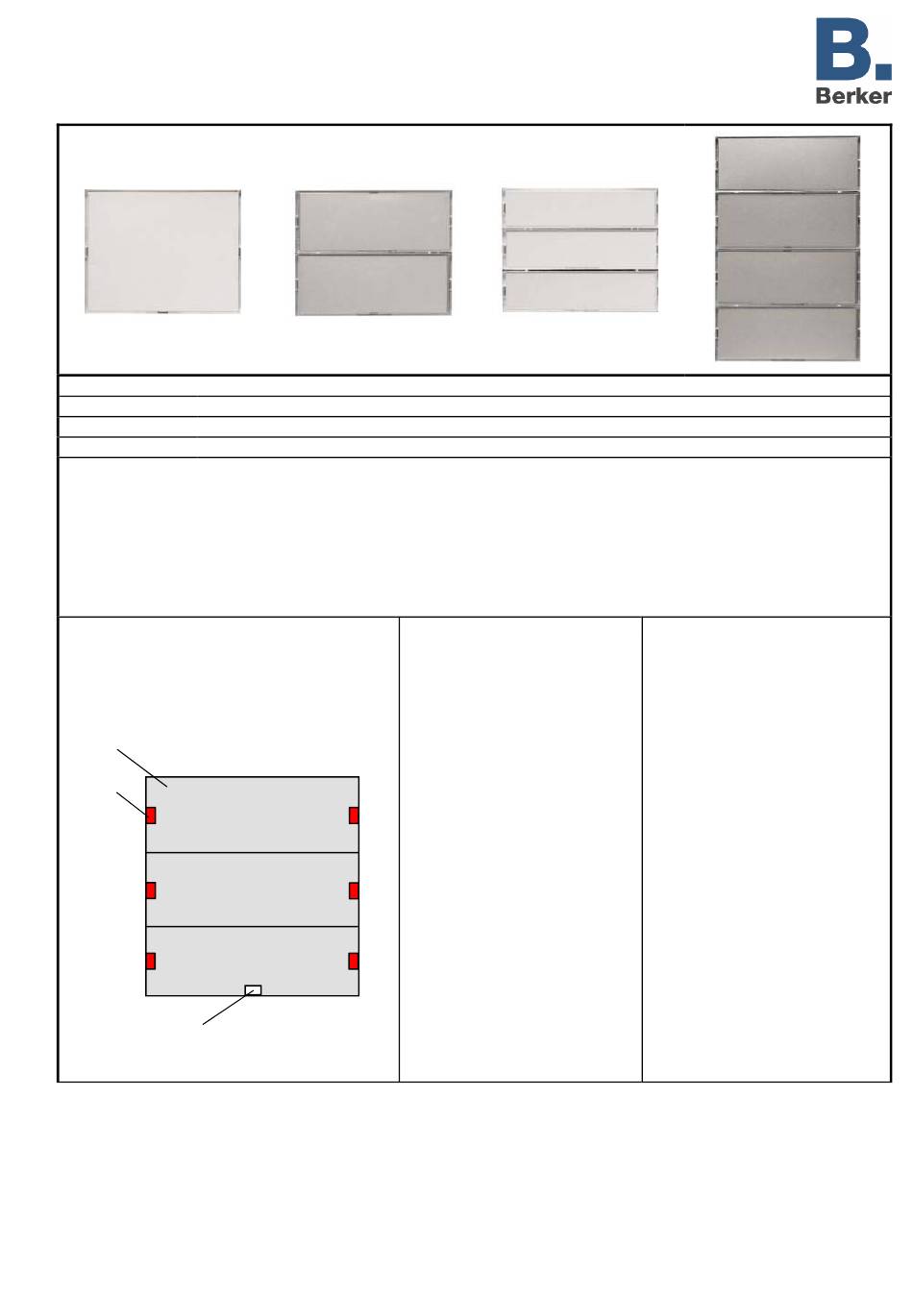

Darstellung:
designabhängig
z. B. K1 "Tastsensor Komfort 3fach V2"
A
B
T1
T3
T5
C
Änderungen vorbehalten
Abmessungen:
designabhängig
z. B. K1
"Tastsensor Komfort 3fach V2"
Breite: 70 mm
Höhe:
55 mm
T2
Tiefe:
13 mm (ohne AST)
T4
T6
Stand: 02/2006
Bedienelemente:
A: Wippen oder Tasten
Anzahl abhängig von der
Variante.
(Anordnung: links / rechts)
B: Status-LED (rot)
Anzahl abhängig von der
Variante.
C: 1 x Betriebs-LED (weiß)
Seite 1/25
