das rote Messkabel an die V/Ω/CAP/TEMP , und das schwar-
ze an die COM-Buchse anschließen,

die Taste MODE bis auf dem Display das Symbol erscheint
,

prüfen, ob bei den geöffneten Leitungen der Wert 0L ange-
zeigt wird, und bei kleinen Sondenspitzen gesichtet – der Wert
000.0, begleitet von einem Signalton,

Sondenspitzen an die Messpunkte führen,

den Messwert vom Display ablesen; der Signalton ist bei Wi-
derstandswerten von weniger als ca. 50Ω zu hören.

nach Abschluss der Messungen Kabel aus den Messbuchsen
des Messgeräts herausnehmen.
5.5

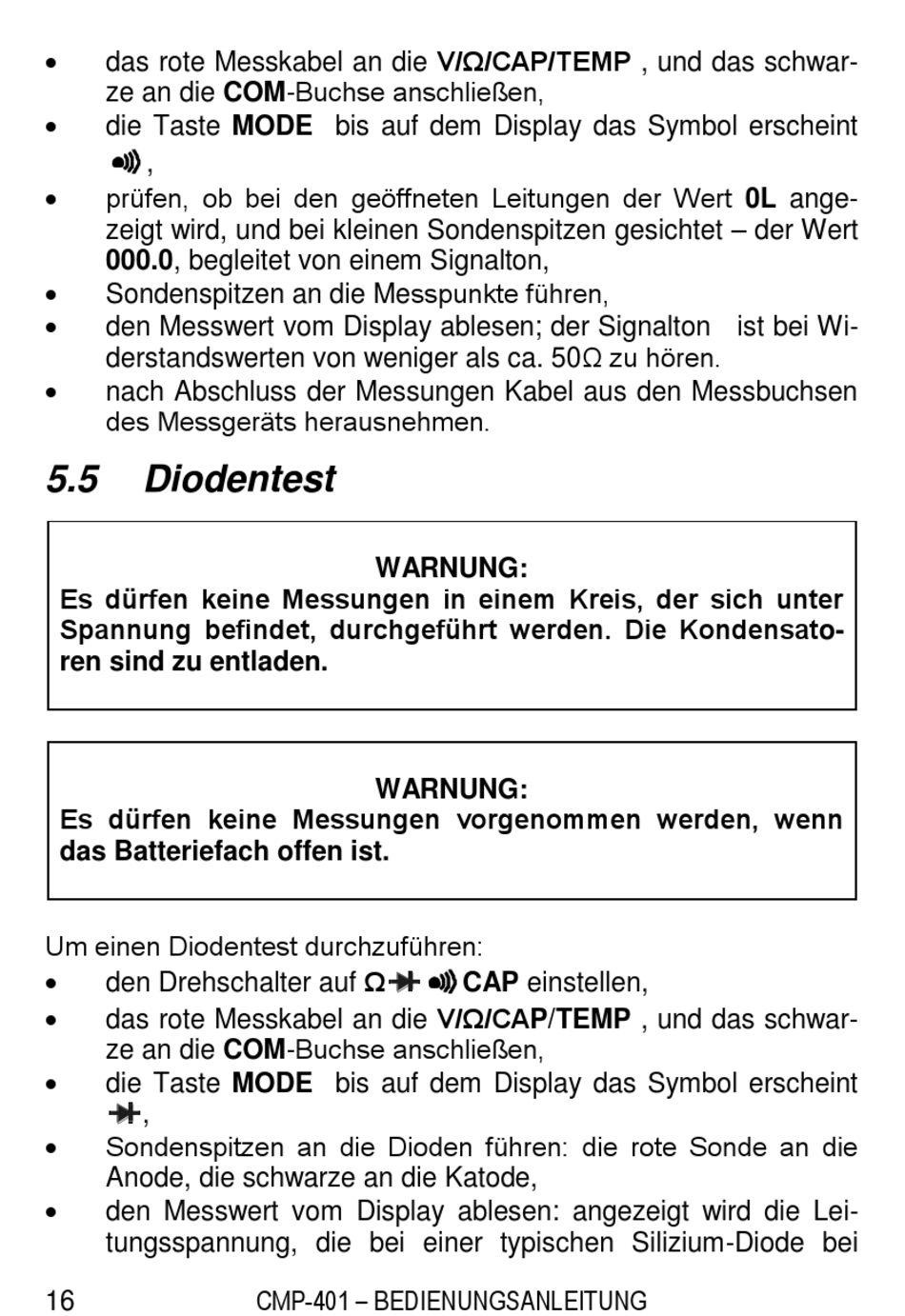

Diodentest

Es dürfen keine Messungen in einem Kreis, der sich unter
Spannung befindet, durchgeführt werden. Die Kondensato-
ren sind zu entladen.
Es dürfen keine Messungen vorgenommen werden, wenn
das Batteriefach offen ist.
Um einen Diodentest durchzuführen:

den Drehschalter auf Ω

das rote Messkabel an die V/Ω/CAP/TEMP , und das schwar-
ze an die COM-Buchse anschließen,

die Taste MODE bis auf dem Display das Symbol erscheint
,

Sondenspitzen an die Dioden führen: die rote Sonde an die
Anode, die schwarze an die Katode,

den Messwert vom Display ablesen: angezeigt wird die Lei-
tungsspannung, die bei einer typischen Silizium-Diode bei
16
WARNUNG:
WARNUNG:
CMP-401 – BEDIENUNGSANLEITUNG
CAP einstellen,
