Einsatz
EtherNet/IP - Objekte > Assembly Instanzen
76

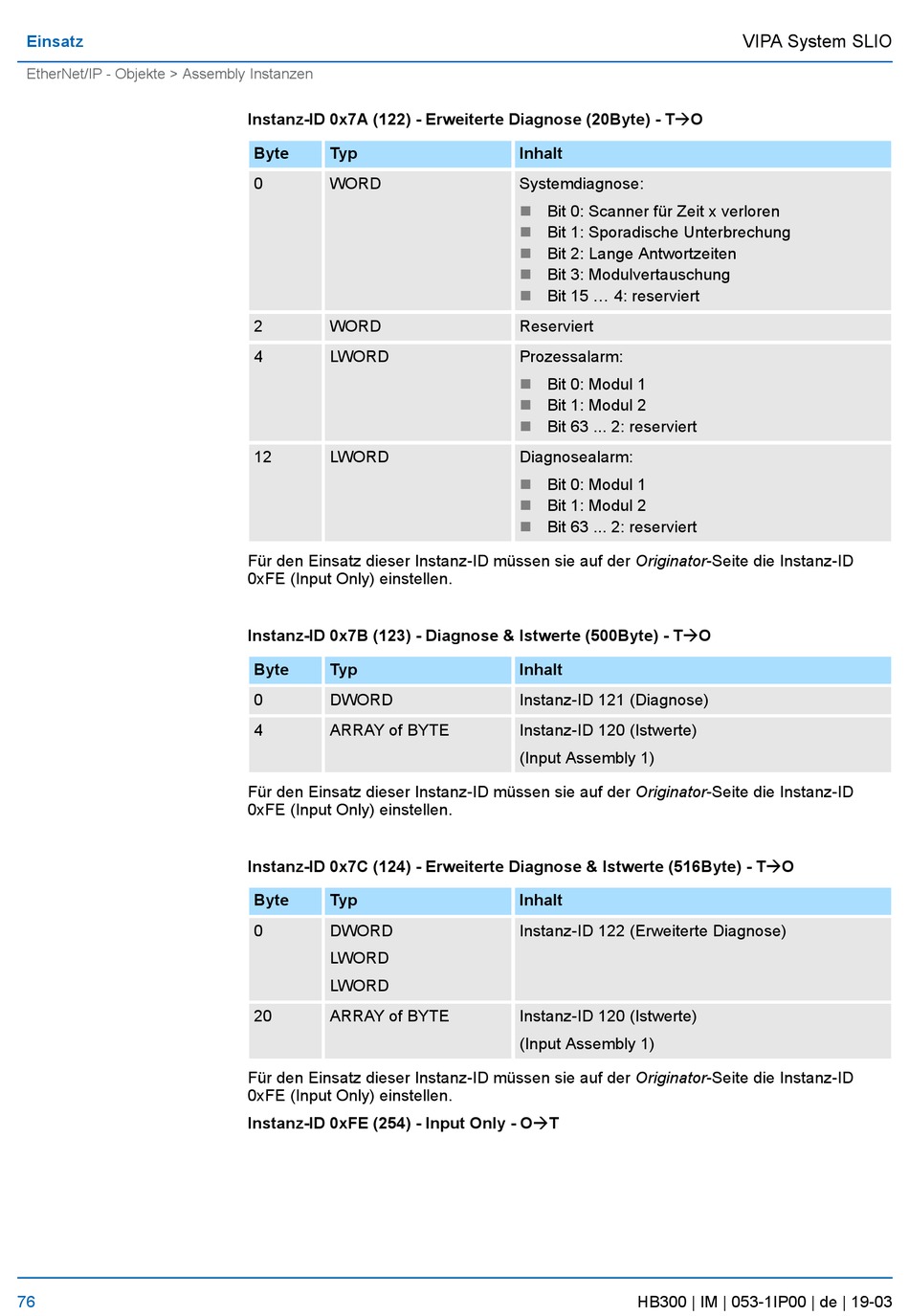

Instanz-ID 0x7A (122) - Erweiterte Diagnose (20Byte) - TàO
Byte
Typ
0
WORD
2
WORD
4
LWORD
12
LWORD
Für den Einsatz dieser Instanz-ID müssen sie auf der Originator-Seite die Instanz-ID
0xFE (Input Only) einstellen.
Instanz-ID 0x7B (123) - Diagnose & Istwerte (500Byte) - TàO
Byte
Typ
0
DWORD
4
ARRAY of BYTE
Für den Einsatz dieser Instanz-ID müssen sie auf der Originator-Seite die Instanz-ID
0xFE (Input Only) einstellen.
Instanz-ID 0x7C (124) - Erweiterte Diagnose & Istwerte (516Byte) - TàO
Byte
Typ
0
DWORD
LWORD
LWORD
20
ARRAY of BYTE
Für den Einsatz dieser Instanz-ID müssen sie auf der Originator-Seite die Instanz-ID
0xFE (Input Only) einstellen.
Instanz-ID 0xFE (254) - Input Only - OàT
Inhalt
Systemdiagnose:
n
Bit 0: Scanner für Zeit x verloren
n
Bit 1: Sporadische Unterbrechung
n
Bit 2: Lange Antwortzeiten
n
Bit 3: Modulvertauschung
n
Bit 15 ... 4: reserviert
Reserviert
Prozessalarm:
n
Bit 0: Modul 1
Bit 1: Modul 2
n
n
Bit 63 ... 2: reserviert
Diagnosealarm:
n
Bit 0: Modul 1
n
Bit 1: Modul 2
n
Bit 63 ... 2: reserviert
Inhalt
Instanz-ID 121 (Diagnose)
Instanz-ID 120 (Istwerte)
(Input Assembly 1)
Inhalt
Instanz-ID 122 (Erweiterte Diagnose)
Instanz-ID 120 (Istwerte)
(Input Assembly 1)
HB300 | IM | 053-1IP00 | de | 19-03
VIPA System SLIO
