Grundlagen und Montage
Demontage > Demontage Bus-Koppler
28

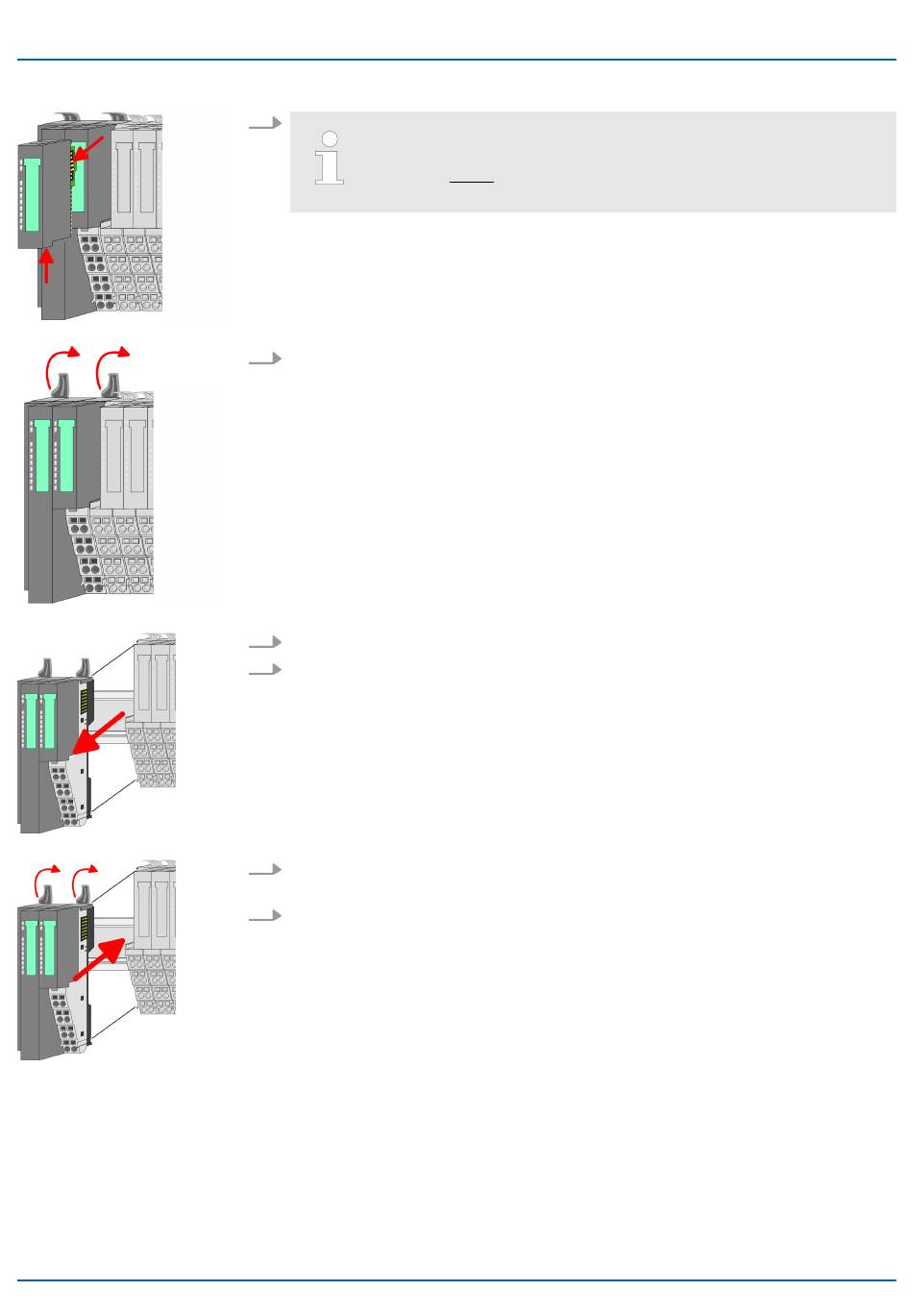

3.
Bei der Demontage und beim Austausch eines (Kopf)-Moduls oder
einer Modulgruppe müssen Sie aus montagetechnischen Gründen
immer das rechts daneben befindliche Elektronik-Modul entfernen!
Nach der Montage kann es wieder gesteckt werden.
Betätigen Sie die Entriegelung an der Unterseite des rechts neben dem Bus-
Koppler befindlichen Elektronik-Moduls und ziehen Sie dieses nach vorne ab.
4.
Klappen Sie alle Verriegelungshebel des zu tauschenden Bus-Kopplers nach oben.
5.
Ziehen Sie den Bus-Koppler nach vorne ab.
6.
Zur Montage klappen Sie alle Verriegelungshebel des zu montierenden Bus-Kop-
plers nach oben.
7.
Stecken Sie den zu montierenden Bus-Koppler an das linke Modul und schieben
Sie den Bus-Koppler, geführt durch die Führungsleisten, auf die Tragschiene.
8.
Klappen Sie alle Verriegelungshebel wieder nach unten.
VIPA System SLIO
HB300 | IM | 053-1IP00 | de | 19-03
