Capitolo

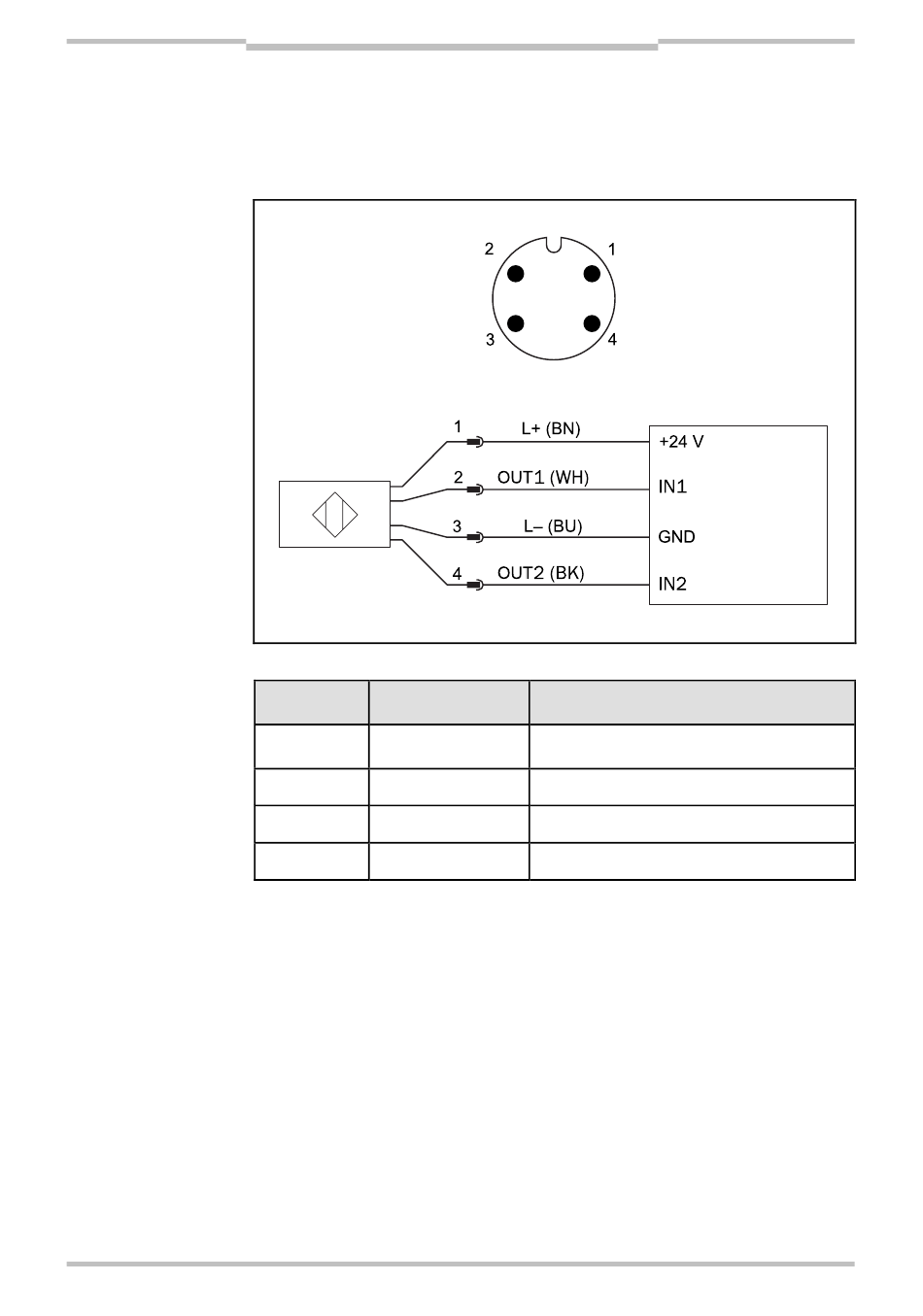

Fig. 6:
assegnazione dei
pin e schema
degli
allacciamenti
Tab. 7:
assegnazione dei
pin dei sensori di
sicurezza IN4000
Direct
162
© SICK AG • Industrial Safety Systems • Germania • Tutti i diritti riservati 8012183/2008-02-01
Dati tecnici
6.2

Assegnazione delle connessioni

PIN Colore del filo
1 BN
2 WH
3 BU
4 BK
IN4000 Direct
Funzione
L+ (24 V)
OUT1 (OSSD1)
L– (GND)
OUT2 (OSSD2)
