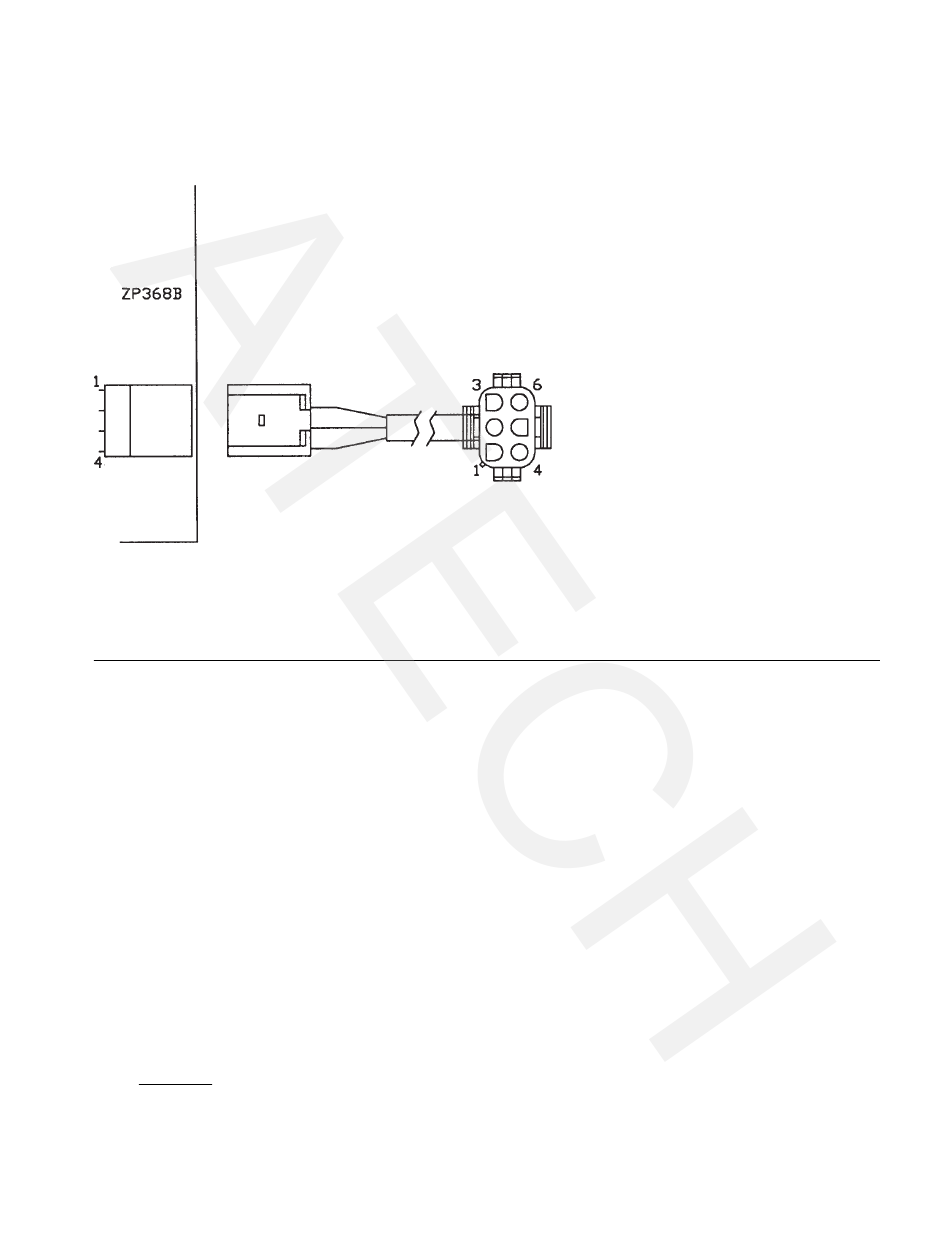

3.7 STECKER G ZUR ANSTEUERUNG DER SCHÜTZE (auf Anfrage)
Zur Ansteuerung des Generalschütz, Lenkpumpenschütz und Bypass-Schütz steht auf Anfrage ein
6-poliger Stecker zur Verfügung.
Pin Pin
(fliegender Stecker auf
Stecker) der Logik
G1 4
G2
G3 2
G4
G5 3
G6
----- 1
- Achtung:
Wenn die Steuerung als PUMP + HYDRO konfiguriert ist, ist es nicht möglich, einen
Generalschütz anzusteuern, da der Ausgang G5 in dieser Konfiguration ausschließlich für
die Ansteuerung des Lenkpumpenschütz reserviert ist.
Farbe Beschreibung
rt/sw Ansteuerung positiv alle Schütze
frei
gr/ws Ansteuerung negativ Bypass-Schütz oder
frei
ge/sw Ansteuerung negativ Generalschütz oder
frei
frei
- HP -
Feldschwächungsschütz
Lenkpumpenschütz
Seite 15
