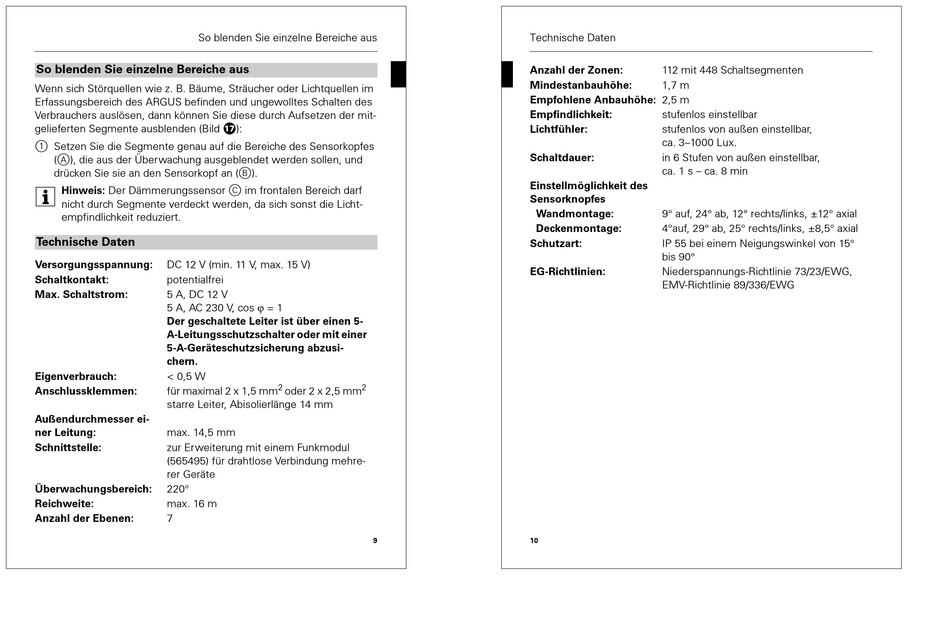

So blenden Sie einzelne Bereiche aus
So blenden Sie einzelne Bereiche aus
Wenn sich Störquellen wie z. B. Bäume, Sträucher oder Lichtquellen im
Erfassungsbereich des ARGUS befinden und ungewolltes Schalten des
Verbrauchers auslösen, dann können Sie diese durch Aufsetzen der mit-
gelieferten Segmente ausblenden (Bild •):
1 Setzen Sie die Segmente genau auf die Bereiche des Sensorkopfes
(A), die aus der Überwachung ausgeblendet werden sollen, und
drücken Sie sie an den Sensorkopf an (B).
Hinweis: Der Dämmerungssensor C im frontalen Bereich darf
|
nicht durch Segmente verdeckt werden, da sich sonst die Licht-
empfindlichkeit reduziert.

Technische Daten

Versorgungsspannung: DC 12 V (min. 11 V, max. 15 V)
Schaltkontakt: potentialfrei
Max. Schaltstrom: 5 A, DC 12 V
5 A, AC 230 V, cos ϕ = 1
Der geschaltete Leiter ist über einen 5-
A-Leitungsschutzschalter oder mit einer
5-A-Geräteschutzsicherung abzusi-
chern.
Eigenverbrauch: < 0,5 W
Anschlussklemmen: für maximal 2 x 1,5 mm
starre Leiter, Abisolierlänge 14 mm
Außendurchmesser ei-
ner Leitung: max. 14,5 mm
Schnittstelle: zur Erweiterung mit einem Funkmodul
(565495) für drahtlose Verbindung mehre-
rer Geräte
Überwachungsbereich: 220°
Reichweite: max. 16 m
Anzahl der Ebenen: 7
2 2
oder 2 x 2,5 mm
9
Technische Daten
Anzahl der Zonen: 112 mit 448 Schaltsegmenten
Mindestanbauhöhe: 1,7 m
Empfohlene Anbauhöhe: 2,5 m
Empfindlichkeit: stufenlos einstellbar
Lichtfühler: stufenlos von außen einstellbar,
ca. 3–1000 Lux.
Schaltdauer: in 6 Stufen von außen einstellbar,
ca. 1 s – ca. 8 min
Einstellmöglichkeit des
Sensorknopfes
Wandmontage: 9° auf, 24° ab, 12° rechts/links, ±12° axial
Deckenmontage: 4°auf, 29° ab, 25° rechts/links, ±8,5° axial
Schutzart: IP 55 bei einem Neigungswinkel von 15°
bis 90°
EG-Richtlinien: Niederspannungs-Richtlinie 73/23/EWG,
EMV-Richtlinie 89/336/EWG
10
