| Aanwijzing: De ARGUS is niet geschikt als component in een
alarminstallatie, aangezien het apparaat van het stroomnet
afhankelijk is en bij uitval en terugkeer van de netspanning de
aangesloten alarmmelder activeert, onafhankelijk van een
beweging (vals alarm).

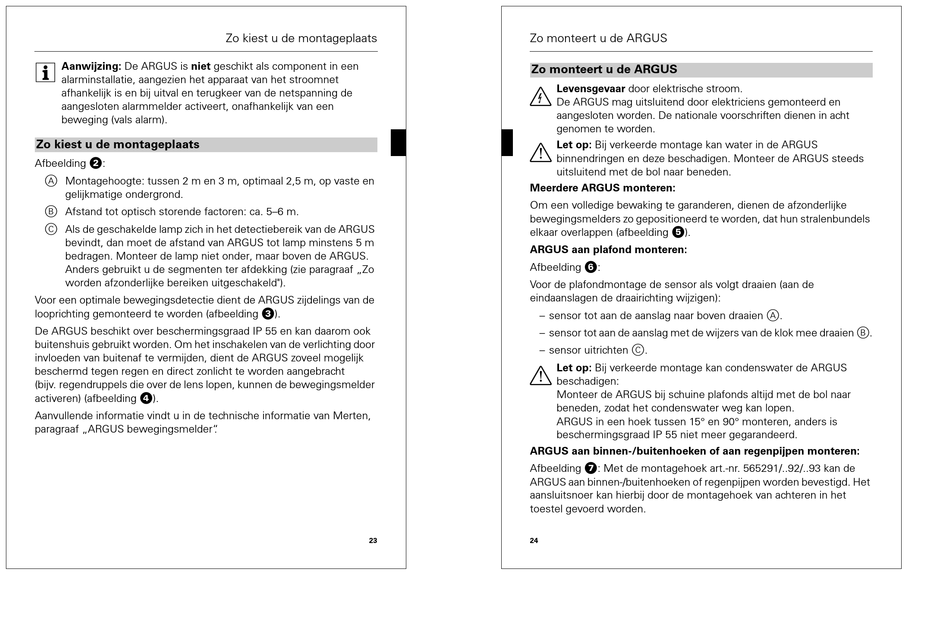

Zo kiest u de montageplaats
Afbeelding „:
A Montagehoogte: tussen 2 m en 3 m, optimaal 2,5 m, op vaste en
gelijkmatige ondergrond.
B Afstand tot optisch storende factoren: ca. 5–6 m.
C Als de geschakelde lamp zich in het detectiebereik van de ARGUS
bevindt, dan moet de afstand van ARGUS tot lamp minstens 5 m
bedragen. Monteer de lamp niet onder, maar boven de ARGUS.
Anders gebruikt u de segmenten ter afdekking (zie paragraaf „Zo
worden afzonderlijke bereiken uitgeschakeld").
Voor een optimale bewegingsdetectie dient de ARGUS zijdelings van de
looprichting gemonteerd te worden (afbeelding §).
De ARGUS beschikt over beschermingsgraad IP 55 en kan daarom ook
buitenshuis gebruikt worden. Om het inschakelen van de verlichting door
invloeden van buitenaf te vermijden, dient de ARGUS zoveel mogelijk
beschermd tegen regen en direct zonlicht te worden aangebracht
(bijv. regendruppels die over de lens lopen, kunnen de bewegingsmelder
activeren) (afbeelding $).
Aanvullende informatie vindt u in de technische informatie van Merten,
paragraaf „ARGUS bewegingsmelder" .
Zo kiest u de montageplaats
23
Zo monteert u de ARGUS
Zo monteert u de ARGUS
¼
Levensgevaar door elektrische stroom.
De ARGUS mag uitsluitend door elektriciens gemonteerd en
aangesloten worden. De nationale voorschriften dienen in acht
genomen te worden.
½
Let op: Bij verkeerde montage kan water in de ARGUS
binnendringen en deze beschadigen. Monteer de ARGUS steeds
uitsluitend met de bol naar beneden.
Meerdere ARGUS monteren:
Om een volledige bewaking te garanderen, dienen de afzonderlijke
bewegingsmelders zo gepositioneerd te worden, dat hun stralenbundels
elkaar overlappen (afbeelding %).
ARGUS aan plafond monteren:
Afbeelding &:
Voor de plafondmontage de sensor als volgt draaien (aan de
eindaanslagen de draairichting wijzigen):
– sensor tot aan de aanslag naar boven draaien A.
– sensor tot aan de aanslag met de wijzers van de klok mee draaien B.
– sensor uitrichten C.
½
Let op: Bij verkeerde montage kan condenswater de ARGUS
beschadigen:
Monteer de ARGUS bij schuine plafonds altijd met de bol naar
beneden, zodat het condenswater weg kan lopen.
ARGUS in een hoek tussen 15° en 90° monteren, anders is
beschermingsgraad IP 55 niet meer gegarandeerd.
ARGUS aan binnen-/buitenhoeken of aan regenpijpen monteren:
Afbeelding /: Met de montagehoek art.-nr. 565291/..92/..93 kan de
ARGUS aan binnen-/buitenhoeken of regenpijpen worden bevestigd. Het
aansluitsnoer kan hierbij door de montagehoek van achteren in het
toestel gevoerd worden.
24
