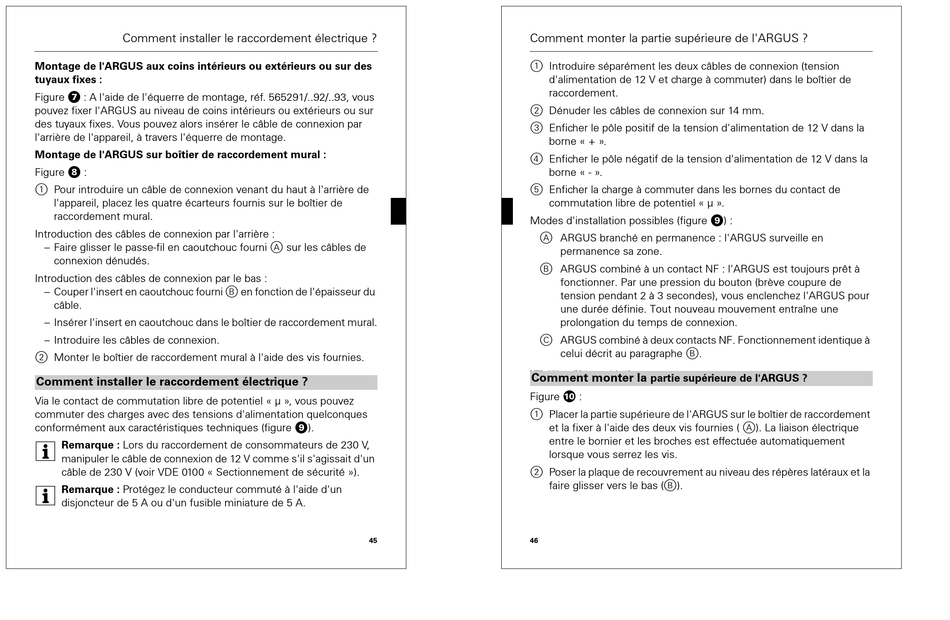

merten ARGUS Gebrauchsanweisung Seite 25

Comment installer le raccordement électrique ?
Montage de l'ARGUS aux coins intérieurs ou extérieurs ou sur des
tuyaux fixes :
Figure / : A l'aide de l'équerre de montage, réf. 565291/..92/..93, vous
pouvez fixer l'ARGUS au niveau de coins intérieurs ou extérieurs ou sur
des tuyaux fixes. Vous pouvez alors insérer le câble de connexion par
l'arrière de l'appareil, à travers l'équerre de montage.
Montage de l'ARGUS sur boîtier de raccordement mural :
Figure ( :
1 Pour introduire un câble de connexion venant du haut à l'arrière de
l'appareil, placez les quatre écarteurs fournis sur le boîtier de
raccordement mural.
Introduction des câbles de connexion par l'arrière :
– Faire glisser le passe-fil en caoutchouc fourni A sur les câbles de
connexion dénudés.
Introduction des câbles de connexion par le bas :
– Couper l'insert en caoutchouc fourni B en fonction de l'épaisseur du
câble.
– Insérer l'insert en caoutchouc dans le boîtier de raccordement mural.
– Introduire les câbles de connexion.
2 Monter le boîtier de raccordement mural à l'aide des vis fournies.
Comment installer le raccordement électrique ?
Via le contact de commutation libre de potentiel « µ », vous pouvez
commuter des charges avec des tensions d'alimentation quelconques
conformément aux caractéristiques techniques (figure )).
Remarque : Lors du raccordement de consommateurs de 230 V,
|
manipuler le câble de connexion de 12 V comme s'il s'agissait d'un
câble de 230 V (voir VDE 0100 « Sectionnement de sécurité »).
Remarque : Protégez le conducteur commuté à l'aide d'un
|
disjoncteur de 5 A ou d'un fusible miniature de 5 A.
Comment monter la partie supérieure de l'ARGUS ?
1 Introduire séparément les deux câbles de connexion (tension
2 Dénuder les câbles de connexion sur 14 mm.
3 Enficher le pôle positif de la tension d'alimentation de 12 V dans la
4 Enficher le pôle négatif de la tension d'alimentation de 12 V dans la
5 Enficher la charge à commuter dans les bornes du contact de
Modes d'installation possibles (figure )) :
A ARGUS branché en permanence : l'ARGUS surveille en
B ARGUS combiné à un contact NF : l'ARGUS est toujours prêt à
C ARGUS combiné à deux contacts NF. Fonctionnement identique à
C=ARGUS combiné à deux contacts NF : Fonctionnement comme dans l'exemple B.
Comment monter la
Figure = :
1 Placer la partie supérieure de l'ARGUS sur le boîtier de raccordement
2 Poser la plaque de recouvrement au niveau des répères latéraux et la
45 46
d'alimentation de 12 V et charge à commuter) dans le boîtier de
raccordement.
borne « + ».
borne « - ».
commutation libre de potentiel « µ ».
permanence sa zone.
fonctionner. Par une pression du bouton (brève coupure de
tension pendant 2 à 3 secondes), vous enclenchez l'ARGUS pour
une durée définie. Tout nouveau mouvement entraîne une
prolongation du temps de connexion.
celui décrit au paragraphe B.
partie supérieure de l'ARGUS ?
et la fixer à l'aide des deux vis fournies ( A). La liaison électrique
entre le bornier et les broches est effectuée automatiquement
lorsque vous serrez les vis.
faire glisser vers le bas (B).
