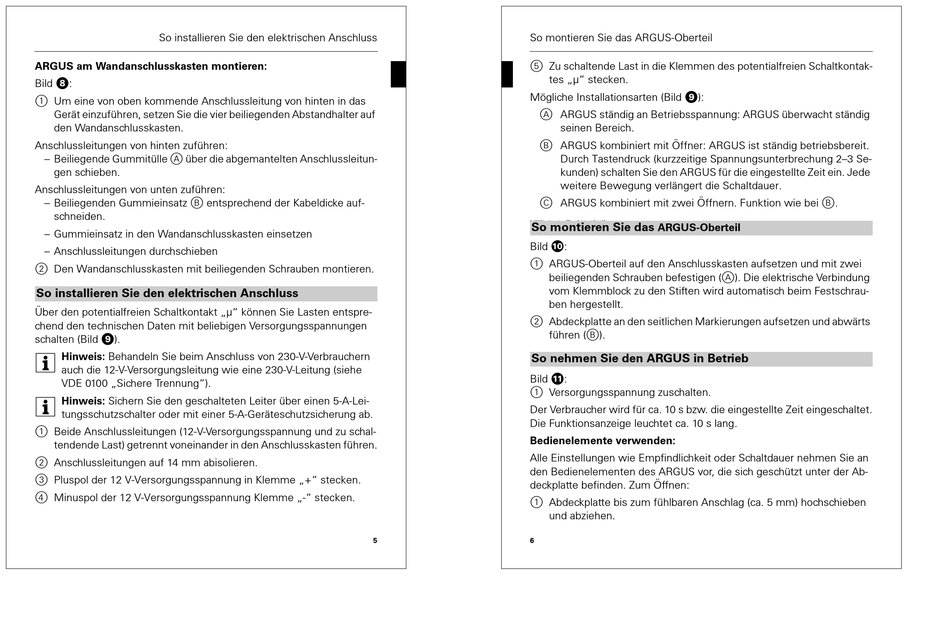

merten ARGUS Gebrauchsanweisung Seite 5

So installieren Sie den elektrischen Anschluss
ARGUS am Wandanschlusskasten montieren:
Bild (:
1 Um eine von oben kommende Anschlussleitung von hinten in das
Gerät einzuführen, setzen Sie die vier beiliegenden Abstandhalter auf
den Wandanschlusskasten.
Anschlussleitungen von hinten zuführen:
– Beiliegende Gummitülle A über die abgemantelten Anschlussleitun-
gen schieben.
Anschlussleitungen von unten zuführen:
– Beiliegenden Gummieinsatz B entsprechend der Kabeldicke auf-
schneiden.
– Gummieinsatz in den Wandanschlusskasten einsetzen
– Anschlussleitungen durchschieben
2 Den Wandanschlusskasten mit beiliegenden Schrauben montieren.
So installieren Sie den elektrischen Anschluss
Über den potentialfreien Schaltkontakt „µ" können Sie Lasten entspre-
chend den technischen Daten mit beliebigen Versorgungsspannungen
schalten (Bild )).
Hinweis: Behandeln Sie beim Anschluss von 230-V-Verbrauchern
|
auch die 12-V-Versorgungsleitung wie eine 230-V-Leitung (siehe
VDE 0100 „Sichere Trennung").
| Hinweis: Sichern Sie den geschalteten Leiter über einen 5-A-Lei-
tungsschutzschalter oder mit einer 5-A-Geräteschutzsicherung ab.
1 Beide Anschlussleitungen (12-V-Versorgungsspannung und zu schal-
tendende Last) getrennt voneinander in den Anschlusskasten führen.
2 Anschlussleitungen auf 14 mm abisolieren.
3 Pluspol der 12 V-Versorgungsspannung in Klemme „+" stecken.
4 Minuspol der 12 V-Versorgungsspannung Klemme „-" stecken.
So montieren Sie das ARGUS-Oberteil
5 Zu schaltende Last in die Klemmen des potentialfreien Schaltkontak-
tes „µ" stecken.
Mögliche Installationsarten (Bild )):
A ARGUS ständig an Betriebsspannung: ARGUS überwacht ständig
B ARGUS kombiniert mit Öffner: ARGUS ist ständig betriebsbereit.
C ARGUS kombiniert mit zwei Öffnern. Funktion wie bei B.
C=ARGUS kombinert mit zwei Öffnern: Funktion wie Beispiel B.
So montieren Sie das
Bild =:
1 ARGUS-Oberteil auf den Anschlusskasten aufsetzen und mit zwei
beiliegenden Schrauben befestigen (A). Die elektrische Verbindung
vom Klemmblock zu den Stiften wird automatisch beim Festschrau-
ben hergestellt.
2 Abdeckplatte an den seitlichen Markierungen aufsetzen und abwärts
führen (B).
So nehmen Sie den ARGUS in Betrieb
Bild ?:
1 Versorgungsspannung zuschalten.
Der Verbraucher wird für ca. 10 s bzw. die eingestellte Zeit eingeschaltet.
Die Funktionsanzeige leuchtet ca. 10 s lang.
Bedienelemente verwenden:
Alle Einstellungen wie Empfindlichkeit oder Schaltdauer nehmen Sie an
den Bedienelementen des ARGUS vor, die sich geschützt unter der Ab-
deckplatte befinden. Zum Öffnen:
1 Abdeckplatte bis zum fühlbaren Anschlag (ca. 5 mm) hochschieben
und abziehen.
5 6
seinen Bereich.
Durch Tastendruck (kurzzeitige Spannungsunterbrechung 2–3 Se-
kunden) schalten Sie den ARGUS für die eingestellte Zeit ein. Jede
weitere Bewegung verlängert die Schaltdauer.
ARGUS-Oberteil
