Datos técnicos
41

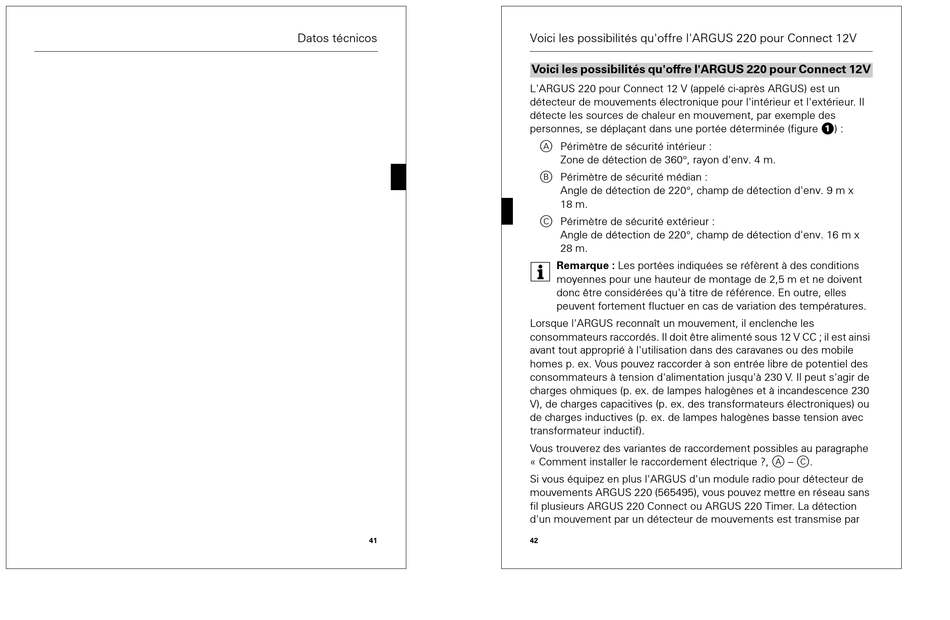

Voici les possibilités qu'offre l'ARGUS 220 pour Connect 12V
Voici les possibilités qu'offre l'ARGUS 220 pour Connect 12V
L'ARGUS 220 pour Connect 12 V (appelé ci-après ARGUS) est un
détecteur de mouvements électronique pour l'intérieur et l'extérieur. Il
détecte les sources de chaleur en mouvement, par exemple des
personnes, se déplaçant dans une portée déterminée (figure !) :
A Périmètre de sécurité intérieur :
Zone de détection de 360°, rayon d'env. 4 m.
B Périmètre de sécurité médian :
Angle de détection de 220°, champ de détection d'env. 9 m x
18 m.
C Périmètre de sécurité extérieur :
Angle de détection de 220°, champ de détection d'env. 16 m x
28 m.
| Remarque : Les portées indiquées se réfèrent à des conditions
moyennes pour une hauteur de montage de 2,5 m et ne doivent
donc être considérées qu'à titre de référence. En outre, elles
peuvent fortement fluctuer en cas de variation des températures.
Lorsque l'ARGUS reconnaît un mouvement, il enclenche les
consommateurs raccordés. Il doit être alimenté sous 12 V CC ; il est ainsi
avant tout approprié à l'utilisation dans des caravanes ou des mobile
homes p. ex. Vous pouvez raccorder à son entrée libre de potentiel des
consommateurs à tension d'alimentation jusqu'à 230 V. Il peut s'agir de
charges ohmiques (p. ex. de lampes halogènes et à incandescence 230
V), de charges capacitives (p. ex. des transformateurs électroniques) ou
de charges inductives (p. ex. de lampes halogènes basse tension avec
transformateur inductif).
Vous trouverez des variantes de raccordement possibles au paragraphe
« Comment installer le raccordement électrique ?, A – C.
Si vous équipez en plus l'ARGUS d'un module radio pour détecteur de
mouvements ARGUS 220 (565495), vous pouvez mettre en réseau sans
fil plusieurs ARGUS 220 Connect ou ARGUS 220 Timer. La détection
d'un mouvement par un détecteur de mouvements est transmise par
