merten ARGUS 220 CONNECT Gebrauchsanleitung

Funk ARGUS 220 CONNECT© Merten 2009V5095-581-0404/13
de en
ARGUS im Zusammenspiel mit
Alarmanlagen
Bewegungs-/Präsenzmelder sind nicht als Kom-
|
Funk-ARGUS 220 CONNECT
ponente einer Alarmanlage im Sinne des Verban-
des der Sachversicherer (VdS) geeignet.
Gebrauchsanleitung
Bewegungs-/Präsenzmelder können Fehlalarme
|
auslösen, wenn der Montageort ungünstig ge-
wählt wurde.
Bewegungs-/Präsenzmelder schalten, sobald sie eine
sich bewegende Wärmequelle wahrnehmen. Dabei
kann es sich um Menschen handeln, aber auch um Tie-
Art.-Nr. 5095..
re, Bäume, Autos oder Temperaturdifferenzen in Fens-
tern. Um Fehlalarme zu vermeiden, ist der Montageort
so zu wählen, dass unerwünscht auslösende Wärme-
quellen nicht erfasst werden können (siehe Abschnitt
„Montageort auswählen").
Zubehör
Anschlüsse, Anzeigen und
– Montagewinkel (Art.-Nr. 56529.)
Bedienelemente
– Fernbedienung für Funk-ARGUS 220 CONNECT
(Art.-Nr. 509590)
Für Ihre Sicherheit
H
¼
GEFAHR
G
Gefahr von schweren Sach- und Personen-
schäden, z. B. durch Brand oder elektrischen
Schlag, aufgrund einer unsachgemäßen
Elektroinstallation.
F
Eine sichere Elektroinstallation kann nur gewähr-
leistet werden, wenn die handelnde Person nach-
weislich über Grundkenntnisse auf folgenden
Gebieten verfügt:
A Wandanschlusskasten
• Anschluss an Installationsnetze
B Oberteil
• Verbindung mehrerer Elektrogeräte
C Abdeckplatte
• Verlegung von Elektroleitungen
D Sensorkopf
• Elektroinstallation im Außenbereich
E Kontaktstifte
Über diese Kenntnisse und Erfahrungen verfü-
F Leitungsdurchführung für Anschlussleitung
gen in der Regel nur ausgebildete Fachkräfte im
Bereich der Elektro-Installationstechnik. Bei
G Leitungsdurchführung für Anschlussleitung
Nichterfüllung dieser Mindestanforderungen
oder Missachtung droht für Sie die persönliche
H Klemmblock für Anschlussleitung und Auf-
Haftung bei Sach- und Personenschäden
Die Bedienelemente des ARGUS befinden sich ge-
schützt unter der Abdeckplatte. Anhand der Pfeilstellung
können Sie die eingestellten Werte an den Reglern able-
ARGUS kennen lernen
sen.

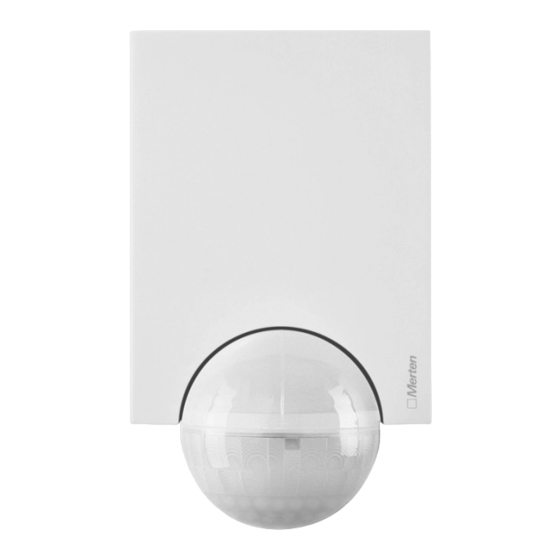

Der Funk-ARGUS 220 CONNECT (im Folgenden AR-
GUS genannt) ist ein Bewegungsmelder für den Außen-
und Innenbereich.
Funktionen:
• 220°-Flächenüberwachung für größere Hausfronten
und Bereiche des Hauses (max. Reichweite 16 m)
• 360°-Nahschutzzone (ca. 4 Radius)
• LED-Funktionsanzeige zur schnellen Aussrichtung
am Montageort.
• Bedienelemente befinden sich geschüzt unter der
leicht zugänglichen Abdeckplatte.
• Wand- und Deckenmontage ohne zusätzliches Zube-
A Regler für ARGUS Einstelung
hör.
A = Betrieb
• Horizontal, vertikal und axial verstellbarer Sensorkopf
B = Lernmodus (auch bei PT-Tool)
für optimale Anpassung an die örtlichen Gegebenhei-
C = Reset
ten
D = Potentiometereinstellungen übernehmen
• Ausblenden unerwünschter Zonen oder Störquellen
B Regler für Schaltdauer
(wie z. B. Bäume) durch die mitgelieferten Segmente.
C Regler für Helligkeitsschwelle
• Fernbedienung für bequeme Bedienung und Einstel-
D Funktionsanzeige (leuchtet bei jeder erkannten
lung des ARGUS.
Bewegung)
E Helligkeitssensor (darf nicht abgedeckt werden)
F Regler für Empfindlichkeit
Montageort auswählen
Erklärung der verwendeten Symbole
Richtig
Nicht optimal
Falsch
Bei der Wahl des richtigen Montageortes sollten Sie
zahlreiche Gesichtspunkte beachten, damit der Bewe-
gungsmelder optimal arbeitet.
In der nachfolgenden Abbildung finden Sie die
|
Reichweiten des ARGUS bei durchschnittlichen
Temperaturverhältnisse und einer Montagehöhe
von 2,50 m. Die Reichweite eines Bewegungs-
melders kann bei wechselnden Temperaturen
stark schwanken.
m
2,5
0
4 0 2
14
A
12
A
B 10
8
6
C
4
2
0
2
4
6
8
E
10
D
12
14
4 2 0 2
Innere Sicherheitszone A: Erfassungswinkel 360°
in einem Radius von ca. 4 m.
Mittlere Sicherheitszone B: Erfassungswinkel
220° bei einem Erfassungsbereich von ca.
9 m x 18 m.
Äußere Sicherheitszone C: Erfassungswinkel 220°
von unten
bei einem Erfassungsbereich von ca. 16 m x 28 m.
von hinten
nahme der Kontaktstifte
A
D
A
D B
C
B
F C
Montagehöhe D: 2 - 3 m. Wir empfehlen für die op-
timale Überwachung eine Höhe von 2,5 m auf festem
und ebenem Untergrund.
Mindestabstand E zu optischen Störquellen: 5 m.
Verwenden Sie ggf. die mitgelieferten Segmente zur
Abschattung.
E D
OK
Mindestabstand F zwischen Leuchte und Bewe-
gungsmelder: 5 m. Sollte der Abstand nicht realisier-
bar sein, können Sie die mitgelieferten Segmente
verwenden, um die Lichtquelle aus dem Erfassungs-
bereich „auszublenden".
Montieren Sie den Bewegungsmelder, wenn möglich,
seitlich zur Gehrichtung.
0,8 m
Damit das Einschalten des angeschlossenen Verbrau-
4 6 8 10 12 14 16 m
chers durch Umwelteinflüsse vermieden wird, sollten Sie
B
C
den ARGUS so montieren, dass er vor Regen und direk-
ter Sonneneinstrahlung geschützt ist. Beispielsweise
kann ein Regentropfen, der über die Linse läuft, den Be-
wegungsmelder einschalten.
4 6 8 10 12 14 16 m
Wenn Sie mehrere Bewegungsmelder anbringen, dann
montieren Sie sie so, dass sich die Erfassungsbereiche
der einzelnen Bewegungsmelder überschneiden.
E
E
ARGUS montieren
ARGUS-Oberteil demontieren
1
OK
F
2
ARGUS an die Wand montieren
1
OK
2
OK
OK
Anschlussleitung zuführen
1
=
2
=
ARGUS an die Decke montieren
Um den ARGUS an die Decke zu montieren, müssen Sie
den Sensorkopf drehen. Wechseln Sie beim Erreichen
der Endanschläge die Drehrichtung.
1 Sensorkopf bis zum Anschlag nach oben drehen.
2 Sensorkopf bis zum Anschlag im Uhrzeigersinn
drehen.
3
3 Sensorkopf ausrichten.
1 2 3
½ VORSICHT
Bei falscher Montage kann Kondenswasser
das Gerät beschädigen.
Montieren Sie das Gerät bei geneigten Decken
so, dass die Kugel nach unten zeigt, und immer in
einem Neigungswinkel von 15° - 90°. Bei nach
unten zeigender Kugel kann eventuelles Kon-
denswasser ablaufen.
Bei einem Montagewinkel anders als 15° - 90° ist
|
die Schutzart IP 55 nicht mehr gegeben.
15° - 90°
ARGUS an Ecken und ortsfesten Rohren montieren
Mit dem Montagewinkel (Art.-Nr. 56529x) können Sie
den ARGUS an Innen-/Außenecken oder an ortsfesten
Rohren montieren. Die Anschlussleitung können Sie von
hinten durch den Montagewinkel an das Gerät heranfüh-
ren.
