Anschluss nach oben an einen Stahlschornstein
Bezüglich des Anschlusses eines Stahlschornsteins nach
oben verweisen wir auf die Installationsanleitung des
jeweiligen Schornstein herstellers. Die Öffnung durch die
Geschossdecke muss ausreichend groß sein, um den Schornstein-
mantel durchführen zu können und den Anforderungen
hinsichtlich des Abstands zu brennbarem Material zu
Schräge Zimmerdecke, Eckaufstellung
440
440
440

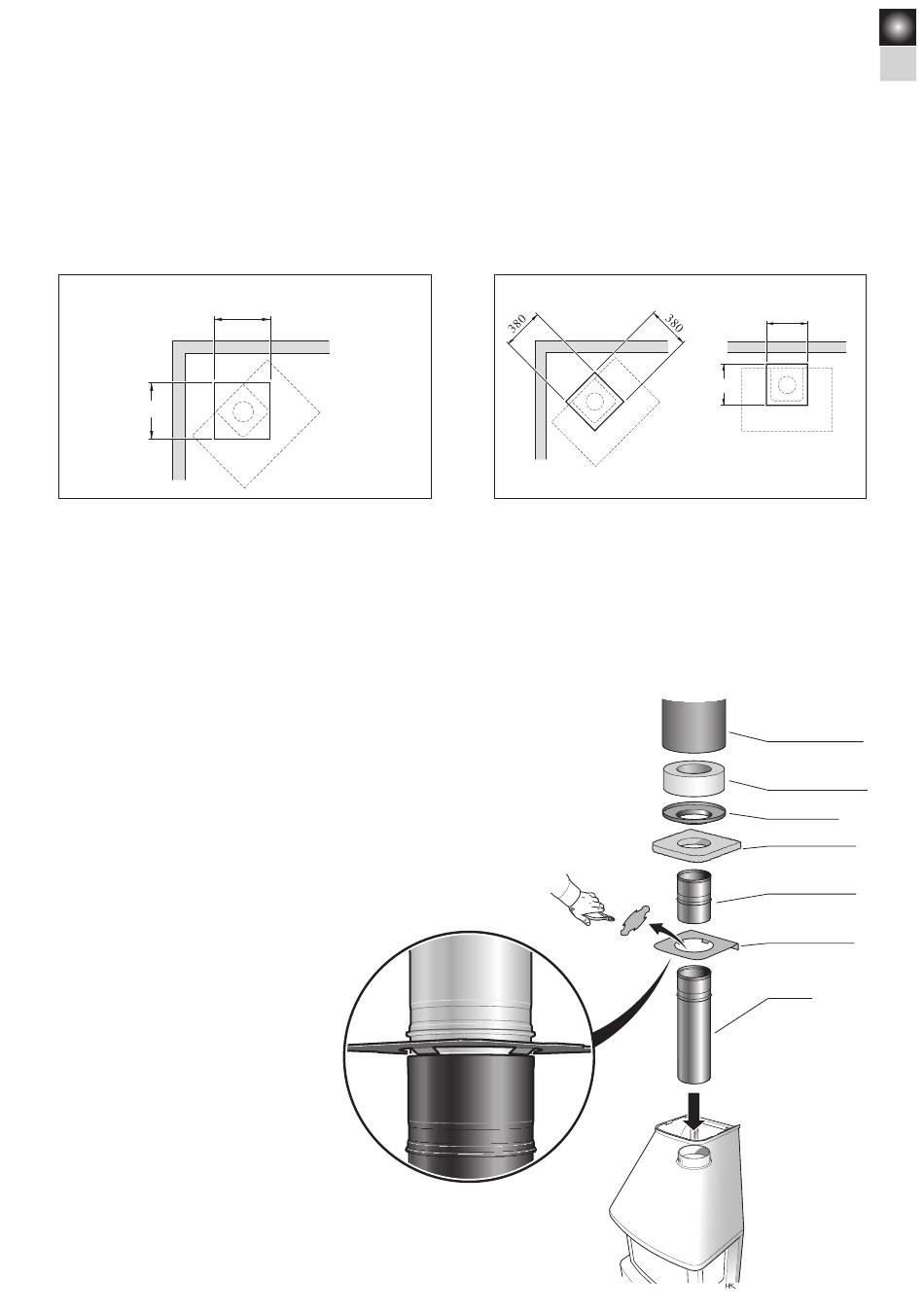

Bei schräger Zimmerdecke und Eckaufstellung des Kamins ist in
der vertikalen Projektion des Kamins eine Durchgangsöffnung
von 440x440 mm herzustelle n.
Das erste Schornsteinrohr am Anschlusstutzen des Kaminofens
montieren. Achten Sie darauf, dass die Dichtung des Stutzens nicht
verrutscht. Falls zusätzliche Dichtung erforderlich ist, kann Ofenkitt
verwendet werden.
Bei Nutzung eines Premodul-Schornsteinsystems werden
Abdichtungsblech und Isolierscheibe am Startrohr befestigt.
Entfernen Sie die Sollbruchstelle vom Abdichtungsblech und knicken
Sie die vier Laschen leicht ab. Führen Sie das obere Startrohr
durch das Abdichtungsblech hinab, wobei alle vier Laschen an der
Rohraußenseite anliegen. Setzen Sie das obere Startrohr in das
Startrohr ein und kontrollieren Sie, ob die vier Laschen an der
Außenseite des oberen Startrohrs sowie an der Startrohroberseite
anliegen (siehe vergrößerte Abbildung). Montieren Sie Isolierscheibe,
Stoppscheibe, Übergangsisolierung und Schornsteinmodul.
Bei Verwendung eines anderen Schornsteinsystems kann das
Dichtungsblech am Rückenblech fest geschraubt und die Dämmplatte
oben drauf gelegt werde n.
440
440
440
genügen. Nachstehende Maßzeichnungen zeigen den
erforderlichen Abstand zu brennbarem Material. Der Kamin
darf mit einem Schornsteingewicht von max. 250 kg belastet
werden. Sicherheitshalber empfiehlt es sich jedoch, bei den
entsprechenden Baubehörden zu prüfen, ob die Bauvorschriften
zulassen, dass der Schornstein auf dem Kamin ruht.
Horizontale Zimmerdecke
Bei horizontaler Zimmerdecke ist in der vertikalen Projektion
des Kamins eine Deckenöffnung von 380x380 mm bei sowohl
Eckaufstellung als auch Wandaufstellung herzustellen.
380
380
380
380
380
380
Schornsteinmodul
Skorstensmodul
Übergangsisolierung
Övergångsisolering
Stoppscheibe
Stoppbricka
Isolierscheibe
Isoleringsskiva
Oberes Startrohr
Övre startrör
Avtätningsplåt
Abdichtungsblech
Startrohr
Startrör
LEK
DE
57
