Auspacken
Wichtig!
Sockel abschrauben, bevor Sie den Kaminofen von der
Transportpalette heben.
Um den Kaminofen leichter heben und tragen zu können, lassen
sich die gußeiserne
Tür und die Bodeneinsätze herausnehmen.
Ist der Aufsatz des Kaminofens mit Speckstein versehen,
ist er gem. Abb. auf Seite 56 abzunehmen. Vorsichtig die
Kunststoffolie entfernen. (Scharfe Gegenstände können den
Lack beschädigen.)

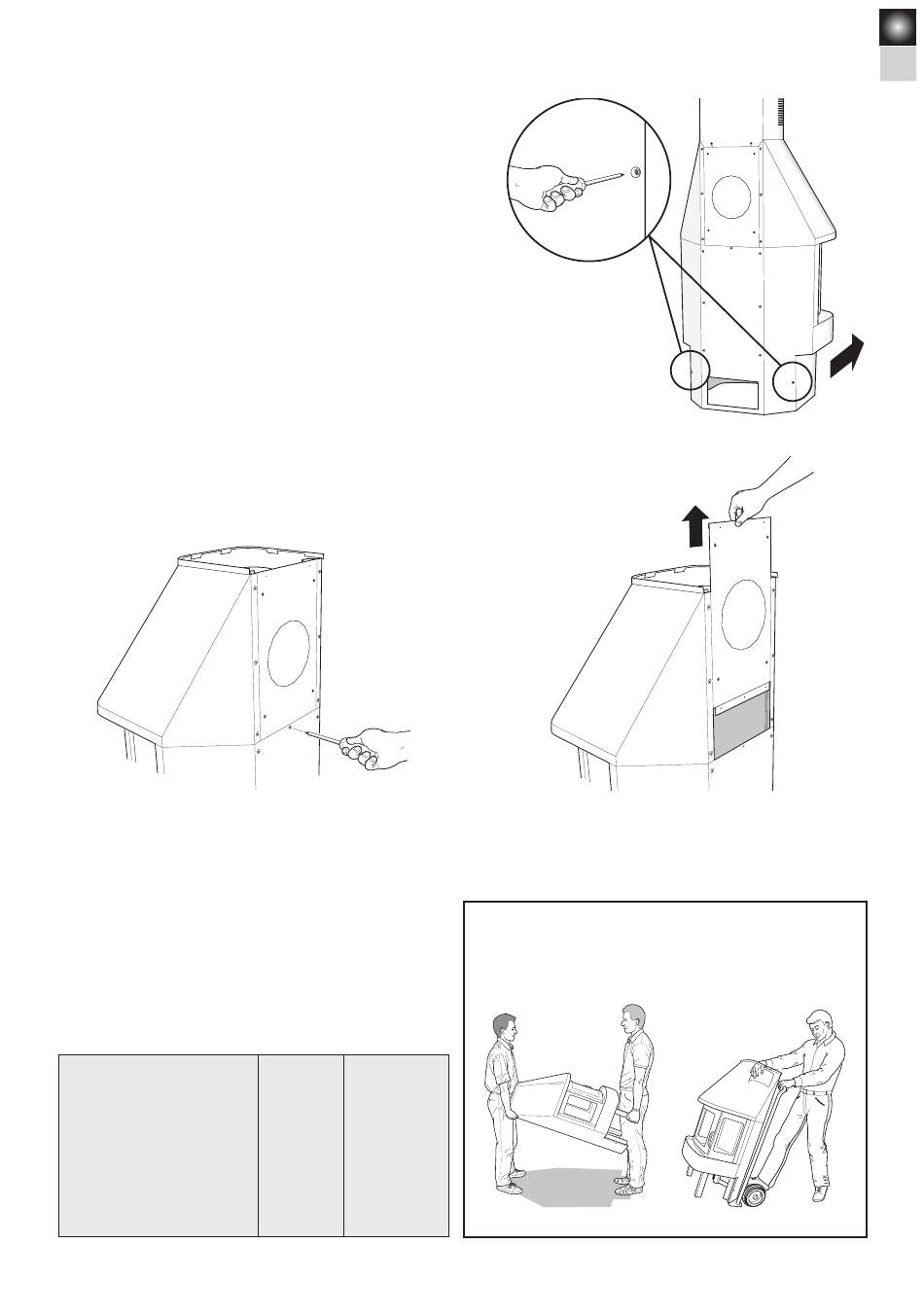

Schraube wie abgebildet lösen.
Wertetrippel zur Berechnung
des Schornsteins
Für den Kaminofen Contura 450 gilt nach DIN 4705 Teil 1 und
Teil 2 bzw. Teil 3 bei geschlossener Betriebs weise und einer
Nennwärmeleistung von 7 kW folgende Tabellen werte:
Brennstoff
Abgasmassenstrom
m (g/s)
Abgastemperatur
gemessen im
Abgasstutzen
t (°C)
Förderdruck
p (mbar)
Förderdruck
bei 0,8 x NWL
p (mbar)
Nach Lösen der beiden Schrauben an der
Rückseite des Kaminofens läßt sich der
Sockel nach vorn abziehen.
Scheitholz
Holzbriketts
5,7
6,2
330
310
0,12
0,12
0,10
0,10
Daraufhin das obere Rückenblech nach oben ziehen, so daß
es sich von dem unteren Rückenblech löst.
Kaminofen wie abgebildet heben und
transportieren
LEK
DE
53
