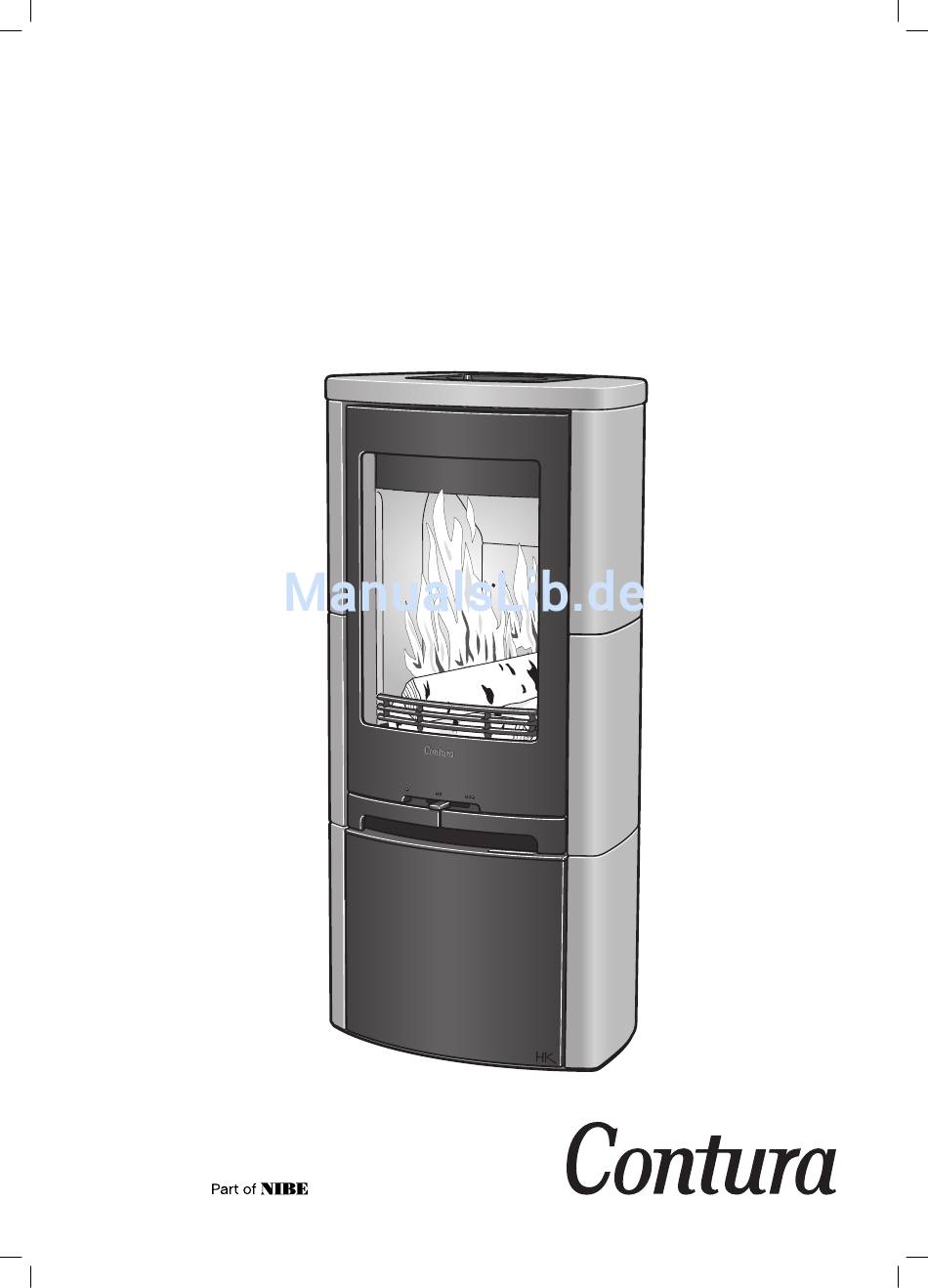

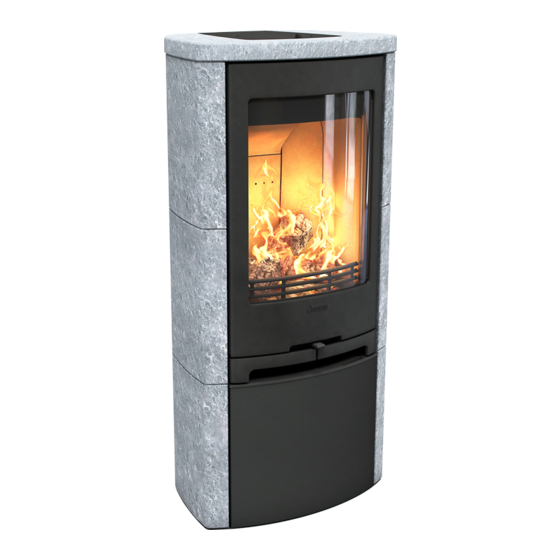

- Seite 1 Installations- anleitung C 720T www.contura.eu...
- Seite 2 ZERTIFIKAT LEISTUNGSDEKLARATION Nr. C720T-CPR-160329-SE-1 PRODUKT Produkttyp Kaminofen für die Beheizung mit Bio-Festbrennstoffen Typenbezeichnung Contura 720T Herstellungsnummer Siehe Typenschild am Kaminofen Vorgesehener Verwendungszweck Raumerwärmung in Wohngebäuden Brennstoff Holz HERSTELLER Name NIBE AB/Contura Adresse Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Schweden KONTROLLE Gemäß...
- Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine...
-
Seite 4: Technische Daten
FAKTEN Technische Daten Wichtige Hinweise! Montage durch Tragender Untergrund Leistung 3-7 kW Nennleistung 5 kW Fachpersonal Stellen Sie sicher, dass der Holzfußboden Wirkungsgrad bis zu 80% eine ausreichende Tragfähigkeit für Diese Anleitung beschreibt die Montage Kaminofen und Schornstein aufweist. und Installation des Kaminofens. Um eine Modell 720T Kaminofen und Schornstein können... -
Seite 5: Schornsteinanschluss
SCHORNSTEIN Schornsteinanschluss • Der Kaminofen erfüllt die Anforderungen für den Anschluss an einen Schornstein, der für eine Rauchgastemperatur von 350°C • Ein Rauchkanal mit scharfen Biegungen und horizontalem ausgelegt ist. Verlauf verringert den Schornsteinzug. Die maximale horizontale • Das Anschlussstück besitzt einen Außendurchmesser von 150 mm. Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt. -
Seite 6: Zufuhr Von Verbrennungsluft
ZULUFT Zufuhr von Verbrennungsluft Bei der Installation eines Kaminofens in einem Raum steigen die Anforderungen an die Luftzufuhr. Die Luftzufuhr kann indirekt über ein Ventil in der Außenwand oder über einen Kanal von außen erfolgen, der mit dem Anschlussstück an der Kaminofenunterseite verbunden wird. - Seite 7 INSTALLATIONSABSTÄNDE Installationsabstände C 720T Der Mindestabstand zwischen Kaminofenöffnung und einem Brennbare Decke brennbaren Gebäudeteil oder Einrichtungsgegenständen beträgt 1 m. Die Maßskizzen enthalten nur die minimal zulässigen Installati- onsabstände für den Kaminofen. Beim Anschluss an einen Stahl- schornstein sind ebenfalls die Anforderungen zum Sicherheits- Ø150...
-
Seite 8: Montage Der Aufhängungsprofile
MONTAGE Montage der Aufhängungsprofile... - Seite 9 MONTAGE...
- Seite 10 MONTAGE...
-
Seite 11: Specksteinmontage
MONTAGE Specksteinmontage... - Seite 12 MONTAGE Endabnahme der Installation Die Installation muss vor einer Benutzung des Kaminofens unbedingt vom zuständigen Schornsteinfeger abgenommen werden. Lesen Sie ebenfalls die Heizinstruktionen, bevor Sie den Kaminofen das erste Mal verwenden.
-
Seite 13: Demontage Von Losen Komponenten
DEMONTAGE Demontage von losen Komponenten So demontieren Sie das Strahlungsblech So demontieren Sie die Brennraumauskleidung Behandeln Sie die Vermiculite vorsichtig. Heben Sie die Rauchumlenkplatte mit einer Hand an, während die Seiten abgenommen werden. Die Seitenstreben müssen beim Reinigen nicht entnommen werden. Die erneute Montage erfolgt in umgekehrter Reihenfolge. -
Seite 14: Justieren Der Holzfachtür
JUSTIEREN Justieren der Holzfachtür... - Seite 16 NIBE AB · Box 134 · 285 23 Markaryd · Sweden www.contura.eu Contura behält sich das Recht vor, in diesem Dokument angegebene Abmessungen und beschriebene Vorgehensweisen ohne vorherige Ankündigung zu ändern. 811277 IAV SE-EX C720T-1 Die aktuelle Version dieser Heizinstruktion kann unter 2016-05-04 www.contura.eu heruntergeladen werden.
