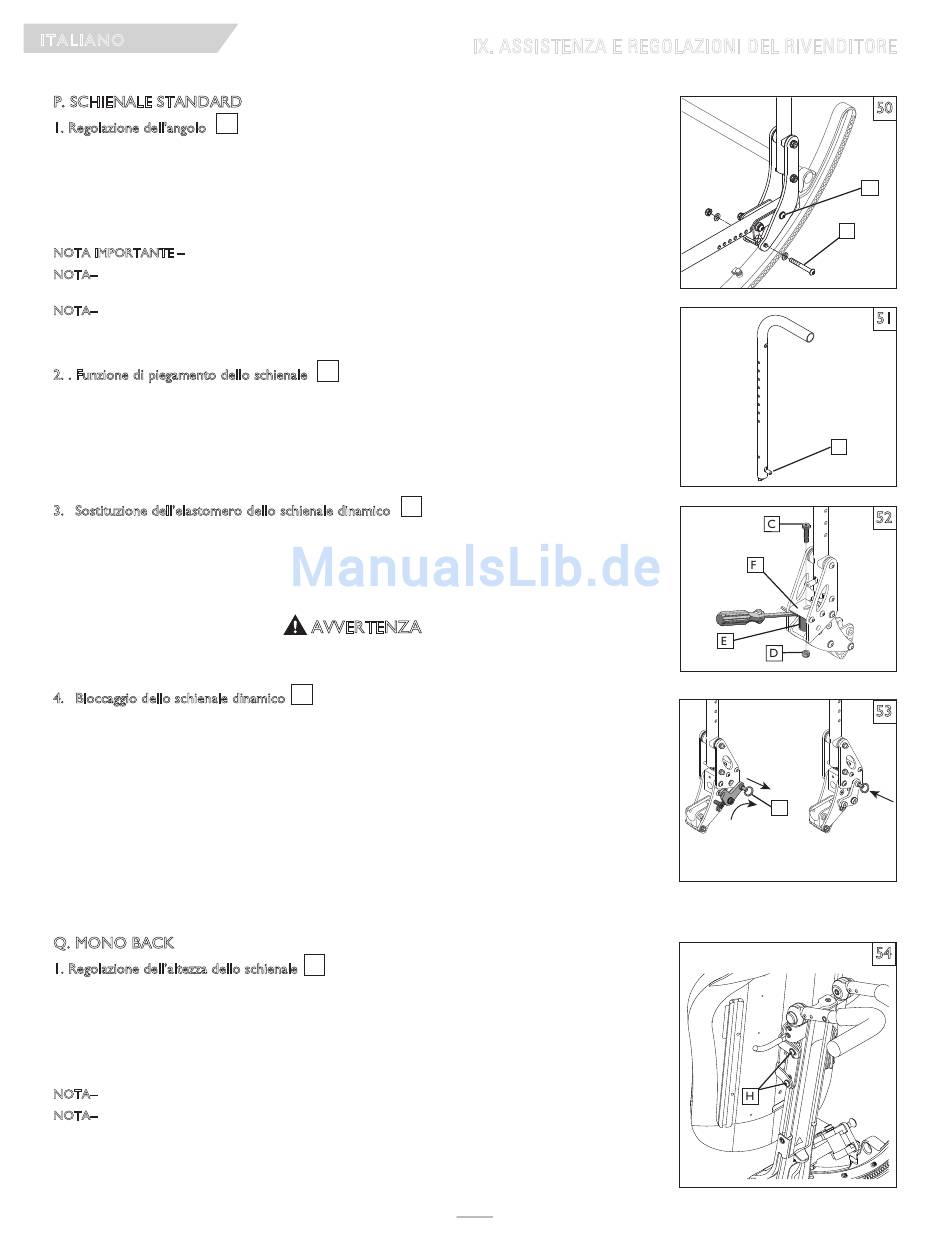

P. SCHIENALE STANDARD
1. Regolazione dell'angolo
a. Allentare il bullone posteriore (A).
b. Allenatare e rimuovere il bullone di regolazione dell'angolo (B).
c. Impostare lo schienale all'angolazione desiderata utilizzando i fori preimpostati.
d. Sostituire e serrare il bullone anteriore (B).
e. Serrare il bullone posteriore (A).
f. Ripetere sull'altro lato.
NOTA IMPORTANTE – la regolazione su ogni lato della carrozzina dev'essere esattamente uguale.
NOTA– utilizzare un'impostazione della coppia da 240 in.-lb. quando si configura la regolazione dell'angolo dell'im-
pugnatura di avanzamento.
NOTA–la posizione dello schienale può anche richiedere una regolazione per mantenere allineamento e stabilità
ottimali CG.
2. . Funzione di piegamento dello schienale
a. Per piegare verso il basso lo schienale, tirare verso l'alto i perni di sgancio dello schienale (J) e spingere lo
schienale in avanti.
b. Per bloccarlo di nuovo in posizione, sollevare lo schienale saldamente finché si blocca nella posizione orig-
inale.
3. Sostituzione dell'elastomero dello schienale dinamico
a. Rimuovere la vite a esagono incassato (C) e il controdado (D).
b. Con un cacciavite testa piatta, estrarre delicatamente l'elastomero (E) come indicato.
c. Premere con forza sul nuovo elastomero per posizionarlo, allineandone i fori con quelli della piastra (F).
d. Riposizionare e serrare le viti tolte in precedenza.
Se la carrozzina è dotata dell'opzione Schienale dinamico, la funzione di bloccaggio deve essere nella posizione
bloccata su entrambe le maniglie di spinta prima del trasporto della carrozzina.
4. Bloccaggio dello schienale dinamico
a. Tirare l'anello (G) e girare il fermo verso il basso per sbloccare lo schienale.
b. Girare verso l'alto per bloccare lo schienale.
Q. MONO BACK
1. Regolazione dell'altezza dello schienale
a. Utilizzando una chiave esagonale da 5/32", allentare le 4 viti a testa tonda (H).
b. Afferrare il gruppo retroschienale e staffa. Il gruppo deve muoversi liberamente verso l'alto o verso il
basso sulla colonna posteriore del Mono back.
c. Regolare il gruppo schienale all'altezza preferita.
d. Serrare tutte le 4 viti a testa tonda (H).
NOTA– utilizzare una coppia di 60 in.-lb. Durante l'impostazione della regolazione dell'altezza del Mono Back
NOTA– ogniqualvolta la posizione dello schienale viene cambiata, è buona norma verificare che siano man-
tenuti un allineamento e una stabilità CG ottimali.
