DEUTS CH

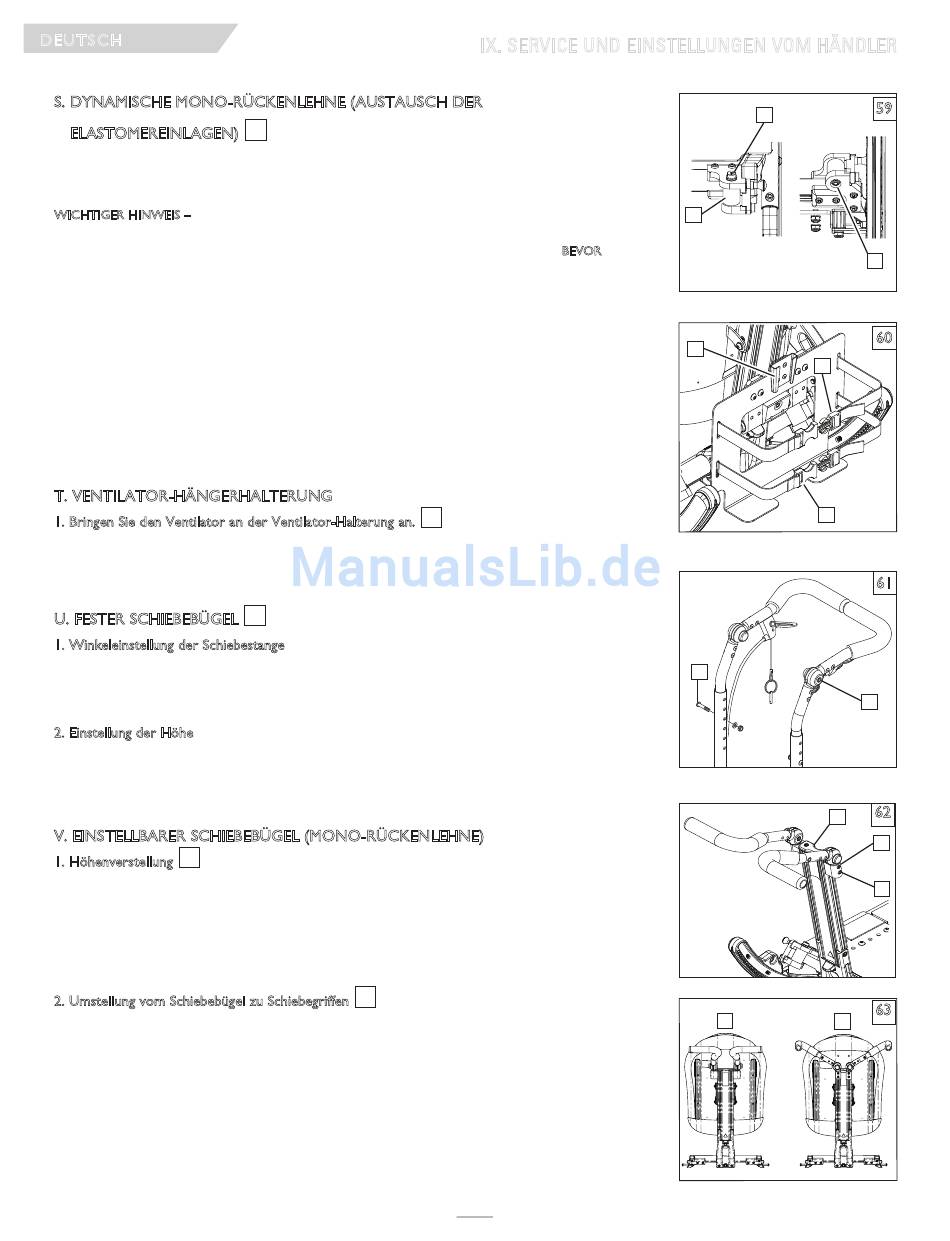

S. DYNAMISCHE MONO-RÜCKENLEHNE (AUSTAUSCH DER

ELASTOMEREINLAGEN)

Es stehen Elastomereinlagen in vier verschiedenen Festigkeitsgraden zur Verfügung. Zwei Arten davon werden
mit Ihrem Stuhl zusammen geliefert. Wenn Ihre Elastomereinlage verschlissen ist oder Sie einen anderen Grad
der Unterstützung benötigen, können Sie die Einlage in wenigen Schritten ganz einfach auswechseln.
WICHTIGER HINWEIS – Wechseln Sie das Elastomer NICHT aus, solange die betreffende Person noch im
Rollstuhl sitzt.
a. Bringen Sie den Benutzer an einen sicheren Ort, während Sie diese Aufgabe durchführen, BEVOR Sie das
Elastomer austauschen.
b. Die Elastomer-Einlagen (A) können mithilfe eines 5/32-Zoll Inbusschlüssels ausgewechselt werden. Lösen
Sie die Innensechskantschraube (B) und verwenden Sie dann eine 10 mm Nuss und einen Steckschlüssel
für die untere Sechskantmutter.
c. Lösen und entfernen Sie die Mutter und die Schrauben auf beiden Seiten des Stuhls, die das Elastomer auf
dem Verriegelungs-System fixieren.
d. Entfernen und ersetzen Sie das alte Elastomer.
e. Bringen Sie die Innensechskantschraube von oben wieder an, durch Halterung und Elastomer hindurch,
und halten Sie die Mutter mit dem Finger fest, während Sie den Inbusschlüssel drehen, um die Mutter zu
fixieren.
f. Schließen Sie den Austausch ab, indem Sie die Schrauben mit Nuss, Steckschlüssel und Inbusschlüssel bis
auf 60 Pfundzoll (6,8 Nm) anziehen.
T. VENTILATOR-HÄNGERHALTERUNG
1. Bringen Sie den Ventilator an der Ventilator-Halterung an.
a. Positionieren Sie den Ventilator über die Hängehalterung und schieben Sie ihn in die Halterung.
b. Sichern Sie den Ventilator mit 2 Nylonriemen (D) auf der Hängehalterung und achten Sie dabei darauf,
dass alle Kabel und Schläuche gesichert sind und nicht die Gefahr besteht, dass sie eingeklemmt werden.
U. FESTER SCHIEBEBÜGEL
1. Winkeleinstellung der Schiebestange
Drücken Sie die beiden schwarzen Druckknöpfe gleichzeitig nach unten (H). Dadurch wird die Schiebestange gelöst
und kann frei gedreht werden. Wenn Sie die Druckknöpfe loslassen, wird die verstellbare Schiebestange in der
gewünschten Position festgestellt.
2. Einstellung der Höhe
a. Entfernen Sie beide Schrauben (I) von der Stange der Rückenlehne (eine auf jeder Seite).
b. Stellen Sie die Höhe der Rückenlehne ein.
c. Ziehen Sie beide Schrauben (I) in der gewünschten Position wieder fest.
V. EINSTELLBARER SCHIEBEBÜGEL (MONO-RÜCKENLEHNE)
62
1. Höhenverstellung
a. Lösen Sie die beiden Schrauben (I) aus der Befestigungsklammer für das Rohr des Schiebebügels (H) (eine
auf jeder Seite).
b. Positionieren Sie die Höhe des Schiebebügels, indem Sie das montierte Element in seinem Kanal nach
oben oder unten schieben.
c. Ziehen Sie beide Schrauben (I) in der gewünschten Position wieder fest.
2. Umstellung vom Schiebebügel zu Schiebegriffen
a. a. Lösen Sie die beiden Schrauben (nicht entfernen) (I) aus der Befestigungsklammer für das Rohr des
Schiebebügels (H).
b. Entfernen Sie die Kappe (L), schieben Sie die Halterungen nach oben und lösen Sie sie von der Schiene
der Mono-Rückenlehne.
c. Positionieren Sie den Schiebebügel neu, und zwar in die Schiebegriff-Konfiguration (K).
d. Ziehen Sie die Schrauben in beiden Klammern wieder fest, sobald sich alles in der gewünschten Position
befindet.
59
60
61
63
IX. SERVICE UND EINSTELLUNGEN VOM HÄNDLER
29
B
A
D
F
E
G
H
J
K L
113373 Rev. E
59
C
60
61
62
H
I
63
