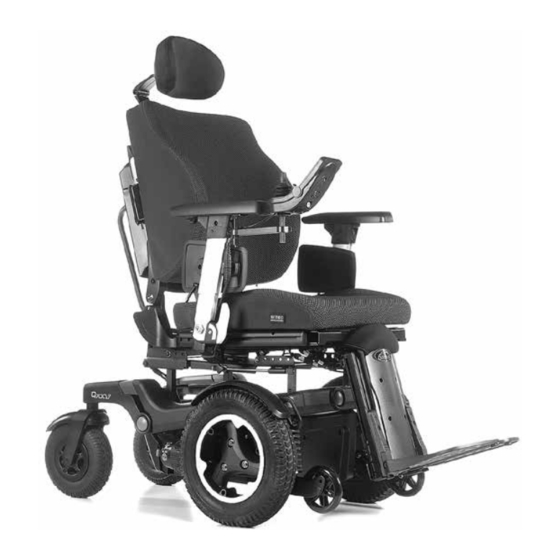

Sunrise Medical Quickie Q700 M Gebrauchsanweisung
Verwandte Anleitungen für Sunrise Medical Quickie Q700 M
Inhaltszusammenfassung für Sunrise Medical Quickie Q700 M

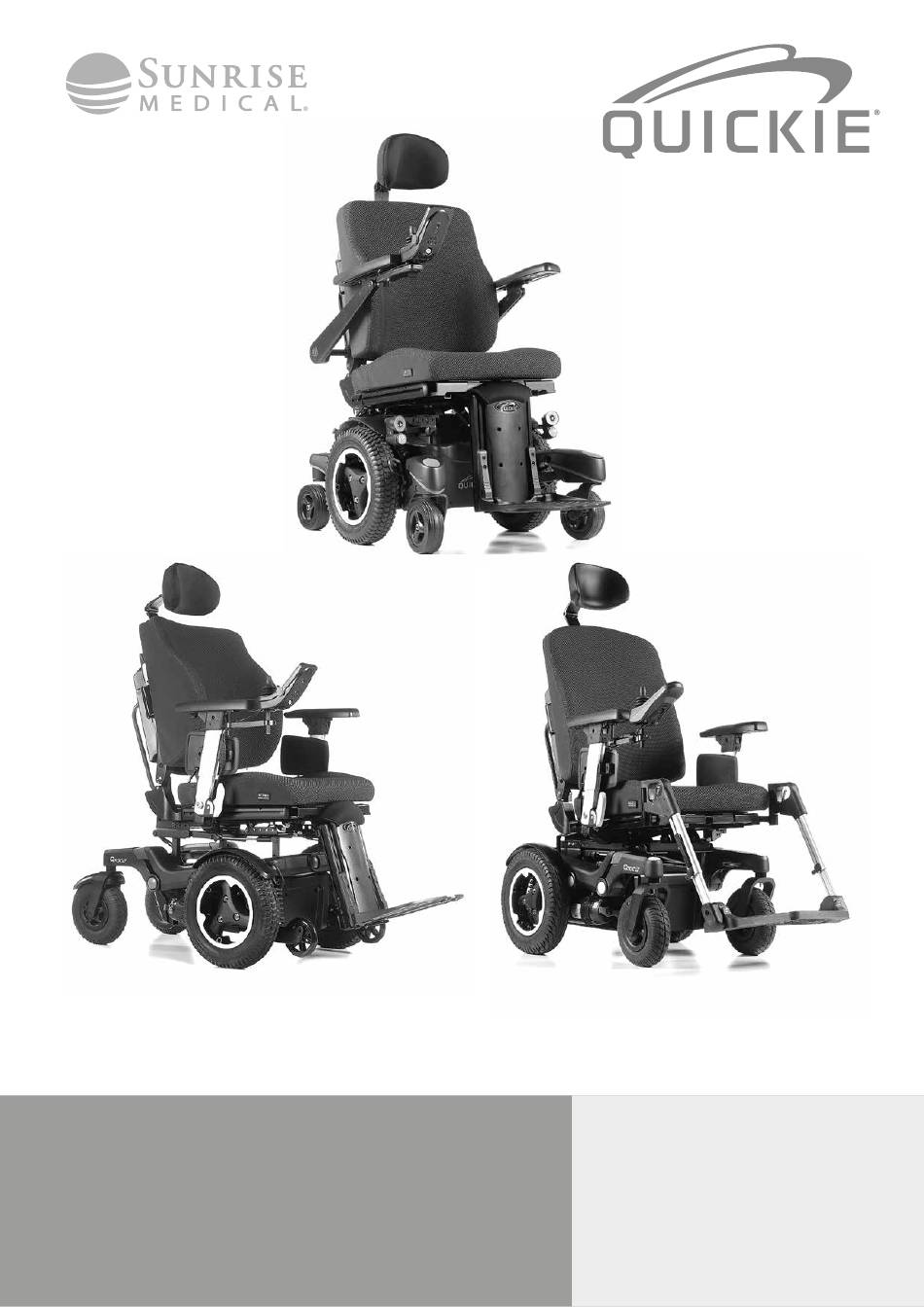

- Seite 1 Elektro-Rollstuhl Fauteuil roulant électrique 000690770.01 Carrozzina elettronica Gebrauchsanweisung Quickie Q700 M/F/R Manuel d’utilisation Manuale d’uso Q700 M/F/R Rev.A...
- Seite 2 Componenti della carrozzina SUNRISE MEDICAL è certificata ISO 9001 a garanzia della qualità di tutti i suoi prodotti in ogni fase del processo, dalla ricerca e sviluppo sino alla produzione. Questo prodotto è conforme ai requisiti delle linee guida CE. Gli optional e gli accessori sono disponibili pagando un sovrapprezzo.
-
Seite 3: Inhaltsverzeichnis
1.2 Für weitere Informationen �����������������������������������������������4 haben, wenden Sie sich bitte schriftlich oder telefonisch an: 1.3 In diesem Handbuch verwendete Symbole ���������������������4 2.0 Sicherheit ..............5 Sunrise Medical GmbH 2.1 Am Produkt angebrachte Symbole und Aufkleber ����������5 Kahlbachring 2-4 2.2 Sicherheit: Temperatur ����������������������������������������������������5 69245 Malsch 2.3 Sicherheit: Bewegliche Teile (Fig. -
Seite 4: Informationen Für Den Benutzer
1.0 Informationen für den Benutzer Vielen Dank, dass Sie einen Rollstuhl von Sunrise Medical gewählt haben. Die qualitativ hochwertigen Mobilitätsprodukte von Sunrise Medical fördern die Unabhängigkeit und erleichtern Ihnen das tägliche Leben. Im Rahmen unserer Initiative zur kontinuierlichen Verbesserung unserer Produkte behält sich Sunrise Medical das Recht vor, technische Daten und... -
Seite 5: Sicherheit
2.0 Sicherheit Beachten Sie die Anweisungen neben diesen Warnsymbolen immer ganz genau! Wenn diese Anweisungen nicht genau beachtet werden, kann das zu Körperverletzung, Beschädigung des Rollstuhls oder Umweltschäden führen. Sicherheitsinformationen werden soweit wie möglich im jeweiligen Kapitel angegeben. Fig. 2.1 2.1 Am Produkt angebrachte Symbole und Aufkleber Die am Rollstuhl angebrachten Schilder, Symbole und Anweisungen gehören zu den Sicherheitseinrichtungen. -
Seite 6: Sicherheit: Bewegliche Teile (Fig. 2.10)
2.3 Sicherheit: Bewegliche Teile (Fig. 2.10) Fig. 2.9.1 MWD GEFAHR! Der Rollstuhl weist bewegliche und sich drehende Teile auf. Der Kontakt mit beweglichen Teilen kann zu schweren Verletzungen oder zur Beschädigung des Rollstuhls führen. Der Kontakt mit beweglichen Teilen des Rollstuhls sollte vermieden werden. •... -
Seite 7: Sicherheit: Erstickungsgefahr
2.5 Sicherheit: Erstickungsgefahr 2.7 Sicherheit: Therapietische Sicherheit: Schwenkbarer Therapietisch: GEFAHR! Diese Mobilitätshilfe enthält Kleinteile, die unter Umständen GEFAHR! eine Erstickungsgefahr für kleine Kinder darstellen können. • Das zulässige Höchstgewicht für den Therapietisch beträgt 2,5 kg. 2.6 Sicherheit: Nutzung einer (an einem Fahrzeug •... -
Seite 8: Bestimmungsgemäße Verwendung Des Rollstuhls
3.0 Bestimmungsgemäße Verwendung des Rollstuhls Fig. 3.1 Allgemeine Beschreibung Die Produktreihe Q700 ist ein Elektro-Rollstuhl mit ultimativer modularer Bauweise. Sie zeichnet sich besonders durch die hochentwickelte Radaufhängung aus, die für ein hervorragendes Fahrverhalten sowohl im Innen- als auch im Außenbereich sorgt. Durch die modulare Bauweise, die einfache Bedienung und die vielfältigen Verstellmöglichkeiten ist der Quickie Q700 die perfekte Wahl für einfache Wartung und Instandhaltung und in Bezug auf die... -
Seite 9: Verwendungszweck: Die Benutzerumgebung
3.2 Verwendungszweck: Die Benutzerumgebung WARNUNG! Dieser Rollstuhl ist für den Gebrauch im Innen- und im • Wenn Sie unter dem Einfluss von Medikamenten stehen, die Außenbereich (EN 12184 (2014) Klasse B) ausgelegt. Bei der Ihre Fahrtüchtigkeit beeinträchtigen können, dürfen Sie nicht Fahrt des Rollstuhls im Außenbereich nur auf geteerten oder mit einem Rollstuhl fahren. -
Seite 10: Rollstuhl Einrichten
4.0 Rollstuhl einrichten 4.3 Schwerpunkt Die Rollstühle von Sunrise Medical können an die individuellen GEFAHR! Bedürfnisse des Benutzers angepasst werden. Das Verstellen des Schwerpunkts an einem Elektro-Rollstuhl Wir unterscheiden dabei zwischen den Einstellungen des ist sicherheitskritisch. Sunrise Medical empfiehlt, diese Rollstuhls und den Verstellmöglichkeiten des Sitzsystems des... -
Seite 11: Benutzung Des Rollstuhls
5.0 Benutzung des Rollstuhls Freilaufhebel überprüfen • Vergewissern Sie sich, dass der Freilaufhebel auf „Fahren“ gestellt ist. (Kapitel 5.8). GEFAHR! Sitzsystem überprüfen • Bitte beachten Sie, dass Sie unter Umständen auch die • Vergewissern Sie sich, dass alle Kissen angebracht sind. Einstellungen der Steuerung anpassen müssen. -
Seite 12: Einsteigen In Bzw. Aussteigen Aus Dem Rollstuhl
5.2 Einsteigen in bzw. Aussteigen aus dem Rollstuhl 5.3 Mit dem Rollstuhl fahren Sunrise Medical empfiehlt, dass Sie mit Ihrem Therapeuten Rücksprache halten, um die Ein- und Aussteigetechnik - von WARNUNG vorn oder von der Seite - zu ermitteln, die Ihren persönlichen •... -
Seite 13: Kurven
Benutzung im Straßenverkehr 5.5 Bremsen und Notbremsung Bitte nehmen Sie äußerste Rücksicht auf andere Beim Anhalten Ihres Rollstuhls haben Sie drei Möglichkeiten: Verkehrsteilnehmer. • Am Einfachsten und Sichersten halten Sie den Rollstuhl durch Loslassen des Joysticks an. Dadurch kommt der Stuhl auf kontrollierte Weise zum Stillstand. -
Seite 14: Fahren An Steigungen Bzw. Gefällen
5.6 Fahren an Steigungen bzw. Gefällen Steigungen: Hinauffahren: Ihr Rollstuhl wurde für den Einsatz an folgenden maximalen WARNUNG! Gefällen und Steigungen entwickelt und getestet: Q700 M: 10° (17,6 %) bei Standardkonfiguration. • Beim Bergauffahren den Rollstuhl nicht anhalten. Q700 F: 8° (14 %) bei Standardkonfiguration. •... -
Seite 15: Hindernisse Und Bordsteine
5.7 Hindernisse und Bordsteine: Vom Bordstein herunterfahren. GEFAHR! GEFAHR! Fahren Sie mit dem Rollstuhl langsam und vorsichtig vorwärts, • Fahren Sie nie rückwärts von einem Bordstein herunter. bis sich beide Vorderräder an der Bordsteinkante befinden, • Versuchen Sie nicht, eine Reihe von Stufen hinauf- oder wieder im 90°-Winkel zum Bordstein. -
Seite 16: Rollstuhl Schieben
5.8 Rollstuhl schieben Der Rollstuhl kann durch Schieben bewegt werden. Dazu müssen die Motoren mit dem Freilaufhebel ausgekuppelt werden. Diese Funktion wurde für die Begleitpersonen von Rollstuhlfahrern entwickelt und fungiert auch als Freilaufhebel im Notfall. Der Freilaufhebel hat 2 Positionen 1. -
Seite 17: Elektrische) Sitzverstellung
5.9 (Elektrische) Sitzverstellung Der Rollstuhl kann mit den folgenden mechanischen und/oder elektrischen Optionen zum Verstellen der Sitzposition ausgestattet werden. Diese Optionen können vom Benutzer ohne Werkzeug betätigt werden. Elektrische Sitzverstellmöglichkeiten (Fig. 5.9 - Fig. 5.11) Eine Anleitung zur Betätigung dieser elektrischen Sitzverstellmöglichkeiten finden Sie in &... -
Seite 18: Sitzspeicherposition (Nur Sedeo Ergo)
Bei Arbeiten an Batterien alle Metallgegenstände oder frei hängenden Objekte abnehmen bzw. entfernen. • Wenn sich die Batterien nicht mehr aufladen lassen, geben Sie die Batterien zur Wiederverwertung an Sunrise Medical oder direkt an den Batteriehersteller zurück. • Die Batterien müssen regelmäßig auf Anzeichen von Korrosion überprüft werden. -
Seite 19: Sicherheitsabschaltung
Wenn ein anderer Pflegeplan angewandt wird, könnte dies zu einem verminderten Leistungsstandard Ihres SCHWARZ SCHWARZ Mobilitätsfahrzeugs führen. • Benutzen Sie nur ein von Sunrise Medical zugelassenes Ladegerät, das mit dem zu ladenden Fahrzeug kompatibel Hilfsstromkreis ist. Fig. 6.1 • Laden Sie die Batterien jede Nacht, egal wie viel Strom Ihr Rollstuhl tagsüber verbraucht hat. - Seite 20 Ladegerät anschließen Ladegerät Anschließen des Ladegeräts und Laden Das externe Ladegerät ist zum Laden von zwei 12V Gel- • Schalten Sie die Steuerung des Rollstuhls aus. & Steuerung: Batterien in Reihe (= 24 V) ausgelegt. • Den runden Stecker des Ladegeräts an die Ladebuchse an der Vorderseite des Joystick-Moduls einstecken.
-
Seite 21: Die Reichweite Des Fahrzeugs
Reichweite ihrer Fahrzeuge entweder in den Verkaufsbroschüren oder im Besitzerhandbuch an. Die Reichweite variiert gelegentlich von einem Hersteller zum anderen, auch wenn gleich starke Batterien verwendet werden. Sunrise Medical misst die Reichweite des Fahrzeugs auf konsistente und einheitliche Weise, aufgrund des Wirkungsgrads der Motoren und des Gesamtgewichts des Produkts können aber trotzdem... -
Seite 22: Garantie Für Die Batterien
Wenn die Batterien ausgebaut werden, kann sich dadurch der Fig. 6.5 Schwerpunkt ändern. Das kann dazu führen, dass der Rollstuhl ohne das Gewicht der Batterien nach hinten kippt. Sunrise Medical empfiehlt: • Einen Gegenstand hinter dem Rollstuhl platzieren, um ihn zu sichern. - Seite 23 WARNUNG: Wenn die Batterien ausgebaut werden, kann sich dadurch der Schwerpunkt ändern. Das kann dazu führen, dass der Rollstuhl ohne das Gewicht der Batterien nach hinten kippt. Sunrise Medical empfiehlt: • Einen Gegenstand hinter dem Rollstuhl platzieren, um ihn zu sichern.
-
Seite 24: Transport
7.0 Transport 7.1 Transport des Rollstuhls in einem Fahrzeug Einsteigen in bzw. Aussteigen aus dem Fahrzeug GEFAHR! • Überprüfen Sie, dass das Fahrzeug für den Transport eines Insassen in einem Rollstuhl ausgestattet ist und über einen für Ihren Rollstuhltyp geeigneten Zugang/Ausgang verfügt. Das Fahrzeug muss über eine ausreichende Tragkraft für das Gesamtgewicht, d.h., das Körpergewicht des Benutzers und das Gewicht des Rollstuhls und des Zubehörs, verfügen. - Seite 25 Fig. 7.2 GEFAHR! • Der Rollstuhl kann nur mit den Verankerungspunkten am Rahmen des Rollstuhls gesichert werden (Fig. 7.3). • Die Verankerungspunkte (2 vorne, 2 hinten) sind mit dem Verankerungssymbol gekennzeichnet (Fig. 7.2). Bringen Sie die vorderen Gurte zuerst an, dann die hinteren Gurte. Spannen Sie die Gurte, um den Rollstuhl zu sichern.
-
Seite 26: Der Rollstuhl Als Sitz Für Insassen
Winkel des Beckengurts Fahrzeugs umsteigt und, soweit möglich, das Rückhaltesystem innerhalb des bevorzugten Bereichs von 30 bis 75 Grad zur des Fahrzeugs benutzt. Sunrise Medical erkennt an, dass es in Horizontalen liegt. der Praxis nicht immer möglich ist, dass der Benutzer umsteigt •... -
Seite 27: Besondere Anforderungen Beim Transport
Die ständige Bewegung auf dem Schiff oder im Zug stört das GYRO-System und das Fahrverhalten Ihres Rollstuhls. WARNUNG! • Es dürfen ohne Rücksprache mit Sunrise Medical Transportieren des Rollstuhls als Gepäck keine Änderungen an den Verankerungspunkten/ Befestigungspunkten am Rollstuhl bzw. an Bauteilen oder Rollstuhlteile, die einfach abgenommen werden können, sollten... -
Seite 28: Wartung Und Reinigung
Fremdkörper können die Haftung beeinträchtigen. WARNUNG! • Wenn Sie zur Leistung Ihres Rollstuhls Fragen haben, wenden Sie sich an Ihren durch Sunrise Medical autorisierten Händler. • Nach Wartungsarbeiten oder Reparaturen am Rollstuhl müssen Sie vor der Benutzung sicherstellen, dass er richtig funktioniert. - Seite 29 • Überprüfen Sie die dünne Gummimanschette um den • Wenn Sie zur Leistung Ihres Rollstuhls Fragen haben, Sockel des Joysticks auf Beschädigung oder Risse. Führen wenden Sie sich an Ihren durch Sunrise Medical Sie nur eine Sichtkontrolle durch, quetschen Sie die autorisierten Händler.
-
Seite 30: Reifenpflege Und Reifendruck
8.2 Reifenpflege und Reifendruck Fig. 8.1 8.2.1 Reifendruck VORSICHT! Wenn Ihr Rollstuhl mit Luftreifen ausgestattet ist, ist es wichtig, dass diese regelmäßig auf Abnutzungserscheinungen sowie der Luftdruck überprüft werden. Der maximale Reifendruck ist in Abschnitt 8.3 aufgeführt. Wenn Sie sich nicht sicher sind, überprüfen Sie die Markierungen an der Seite des Rollstuhlreifens für weitere Informationen. -
Seite 31: Reparaturen Am Reifen Des Antriebsrads
8.2.3 Reparaturen am Reifen des Antriebsrads Fig. 8.3 So wird das Rad bzw. der Reifen abgenommen: Siehe die Fotos unten und auf der nächsten Seite. • Entfernen Sie den farbigen Ring. • Lockern Sie die 3 Radmuttern mit einem 16 mm Steckschlüssel (Fig. - Seite 32 Fig. 8.7 Fig. 8.8 Fig. 8.9 Fig. 8.10 8.2.4 Lenkräder ausbauen (M-Fahrgestell) (Fig. 8.11). Fig. 8.11 • Die Achsenschraube mit einem 17,0 mm Schraubenschlüssel/Steckschlüssel lösen. • Die Nyloc-Mutter abnehmen. Lenkräder ausbauen (F/R-Fahrgestell) (Fig. 8.12) • Lockern Sie die Schrauben mit einem 13 mm Schraubenschlüssel und einem 5 mm Inbusschlüssel.
-
Seite 33: Wartung Der Räder Und Reifen
Die in Kapitel 5.1 beschriebenen täglichen Routineprüfungen Die in Kapitel 8.1 beschriebenen wöchentlichen Routineprüfungen Rollstuhlbespannung reinigen & Sitzsystem Komplette Inspektion, Sicherheitsprüfung und Service sollte durch einen Sunrise Medical autorisierten Händler durchgeführt werden. 8.3 Wartung der Räder und Reifen Um die ordnungsgemäße Funktion Ihres Rollstuhls zu gewährleisten, müssen die Reifen stets den richtigen Luftdruck aufweisen. Der korrekte Reifendruck ist an der Seite des Reifens angegeben. -
Seite 34: Wartung Der Beleuchtung
Woche) einlagern wollen, beachten Sie die folgenden Hinweise: VORSICHT! • Den Rollstuhl mindestens 24 Stunden lang ganz aufladen. • Wir empfehlen, nur von Sunrise Medical autorisierte • Stecken Sie das Ladegerät aus. Ersatzteile zu verwenden. • Die Batterien abklemmen. • Wir weisen Sie darauf hin, dass alle Licht-Stromkreise elektronisch geschützt sind. -
Seite 35: Entsorgung
9.0 Entsorgung Die nachfolgenden Symbole bedeuten, dass Ihr Produkt gemäß den gesetzlichen Vorschriften und Regelungen vor Ort vom Hausmüll getrennt entsorgt werden muss. Wenn dieses Produkt das Ende seiner Lebensdauer erreicht hat, bringen Sie es zu der von Ihrer zuständigen Behörde vor Ort benannten Sammelstelle. Das separate Sammeln und Recycling Ihres Produkts tragen zur Schonung von natürlichen Ressourcen bei und stellen sicher, dass es auf umfeldfreundliche Art und Weise recycelt wird. -
Seite 36: Fehlersuche
10.0 Fehlersuche Wenn der Rollstuhl nicht richtig funktioniert, überprüfen Sie die folgenden Punkte. • Überprüfen Sie, ob die Batterien geladen sind. • Schalten Sie den Rollstuhl aus und wieder ein. • Überprüfen Sie alle Batteriestecker auf festen Sitz. • Überprüfen Sie, ob sich der Freilaufhebel in der Position „FAHREN“ befindet. •... - Seite 37 Modell Serie Q700 Typ / Konfiguration Q700 M Mittelradantrieb Maximales Körpergewicht des Fahrers 160 kg 300 lbs. EN12184 Klasse: Werte angloamerikanisches Werte metrisches System System + Alternative Beschreibung Minimum Maximales Minimum Maximales Gesamtlänge (einschließlich Fußrasten): Mittelradantrieb Q700 M Sedeo Ergo Einteiliges Fußbrett 1070 mm 1100 mm...
- Seite 38 Modell Serie Q700 Typ / Konfiguration Q700 F Frontantrieb Maximales Körpergewicht des Fahrers 160 kg 353 lbs. EN12184 Klasse: Werte metrisches Werte angloamerikanisches System + System Alternative Beschreibung Minimum Maximales Minimum Maximales Gesamtlänge (einschließlich Fußrasten): Frontantrieb Q700 F Sedeo Ergo Einteiliges Fußbrett 1280 mm 1340 mm 50,39”...
- Seite 39 Modell Serie Q700 Typ / Konfiguration Q700 R Heckantrieb Maximales Körpergewicht des Fahrers 160 kg 353 lbs. EN12184 Klasse: Werte metrisches Werte angloamerikanisches System + System Alternative Beschreibung Minimum Maximales Minimum Maximales Gesamtlänge (einschließlich Fußrasten): Heckantrieb Q700 R Sedeo Ergo Einteiliges Fußbrett 1290 mm 1370 mm 50,8”...
- Seite 40 Technische Daten: SEDEO Ergo Sitzsystem Werte Werte metrisches angloamerikanisches System System + Alternative Minimum Maximales Minimum Maximales Sitzwinkelverstellung Elektrische Sitzneigungsverstellung mit 0° - 30° 0° - 30° optional Schwerpunktverstellung Elektrische Sitzneigungsverstellung mit -5° - 25° -5° - 25° optional Schwerpunktverstellung Elektrische Sitzneigungsverstellung mit 0°...
- Seite 41 Technische Daten: SEDEO Pro Sitzsystem Werte metrisches Werte angloamerikanisches System System + Alternative Minimum Maximales Minimum Maximales Sitzwinkelverstellung Elektrische Sitzneigungsverstellung mit Schwerpunktverstellung optional 0° - 30° 0° - 30° Elektrische Sitzneigungsverstellung mit Schwerpunktverstellung optional -5° - 25° -5° - 25° Elektrische Sitzneigungsverstellung mit Schwerpunktverstellung optional 0°...
-
Seite 42: Garantie
Folge eines Herstellungs- und Materialfehlers, wird das Teil bzw. werden die Teile repariert oder kostenlos ausgewechselt. Die Garantie deckt ausschließlich Herstellungsfehler ab. 2. Zur Geltendmachung der Garantie benachrichtigen Sie bitte umgehend den Sunrise Medical Kundendienst mit einer genauen Beschreibung des Problems. Sollten Sie das Produkt außerhalb des Zuständigkeitsbereichs des Sunrise Medical Kundendienstes verwenden, werden Reparatur oder Austausch von einem anderen, vom Hersteller bezeichneten Kundendienst ausgeführt. - Seite 123 Q700 M/F/R Rev.A...
