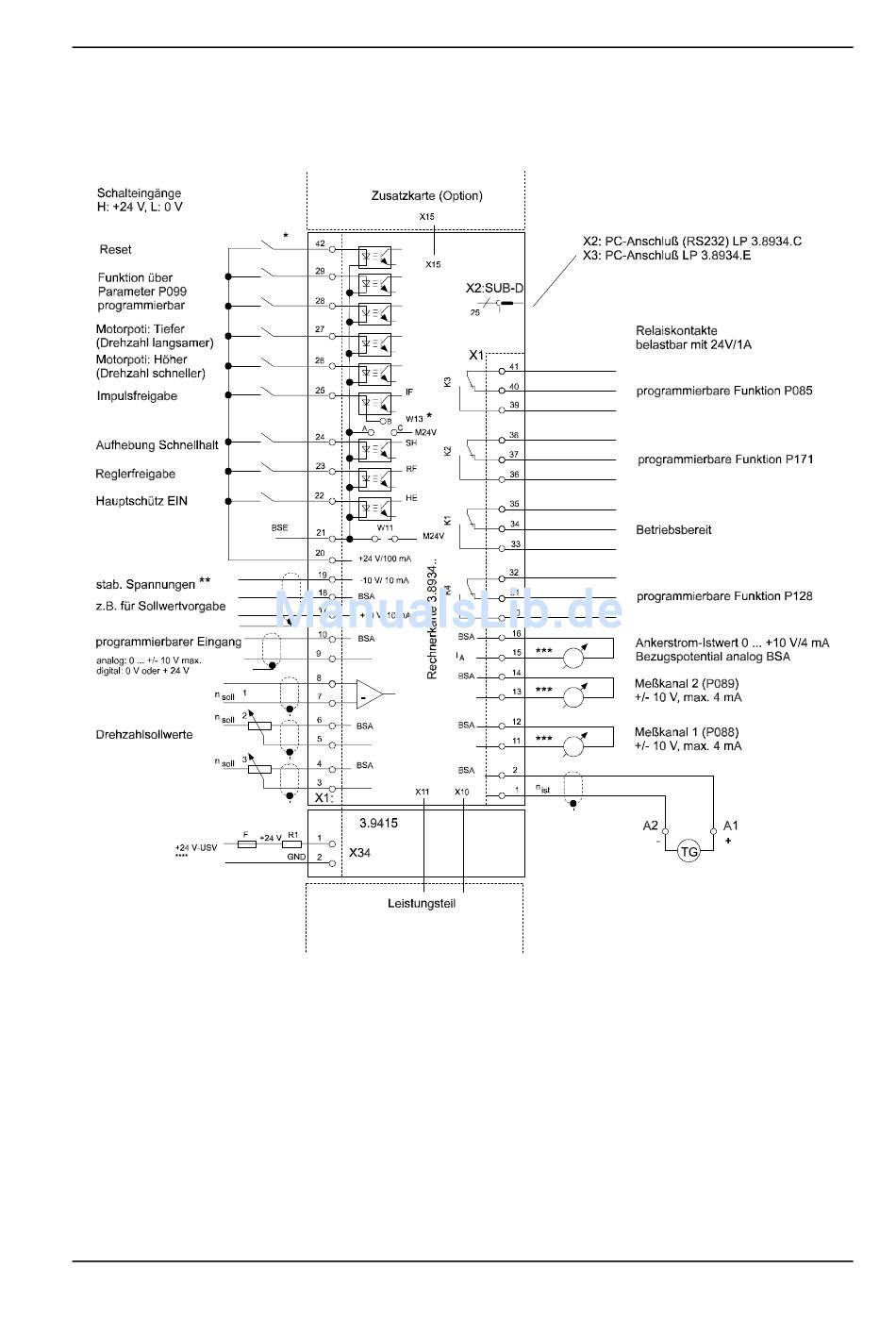

Anschlußpläne
• Sonderausführung mit Schaltnetzteil
(Typenschlüssel BKF 12 / ... / ... -60401... und BKD 6 / ... / ... -60401...)
*
ab Platinenversion 3.8934.E
R i = 100 Ω
**
*** R i = 100 Ω
**** Automatischer Wiederanlauf bei der Sonderausführung mit Schaltnetzteil und einer Über-
brückungszeit von bis zu 6 s Dauer (siehe 6.8.2). Siehe auch 2.11 Anpassung der Geräte an
verschiedene Anschlußspannungen.
Anschluß für die unterbrechungsfreie Stromversorgung (USV) X34:1/2
Bereich: 21 V
... 30 V
-
zul. Einschaltstromstoß: max. 50 A, Begrenzung durch externe Maßnahmen (z.B. R1)
BKD 6/ ... 6000, BKF 12/ ... 6000
Baumüller Nürnberg GmbH
, Nennstrom: 1.7 A bei max. Ausbaustufe des Geräts
-
5.95001.02
Installation
61
