Funktionen Analogausgabe

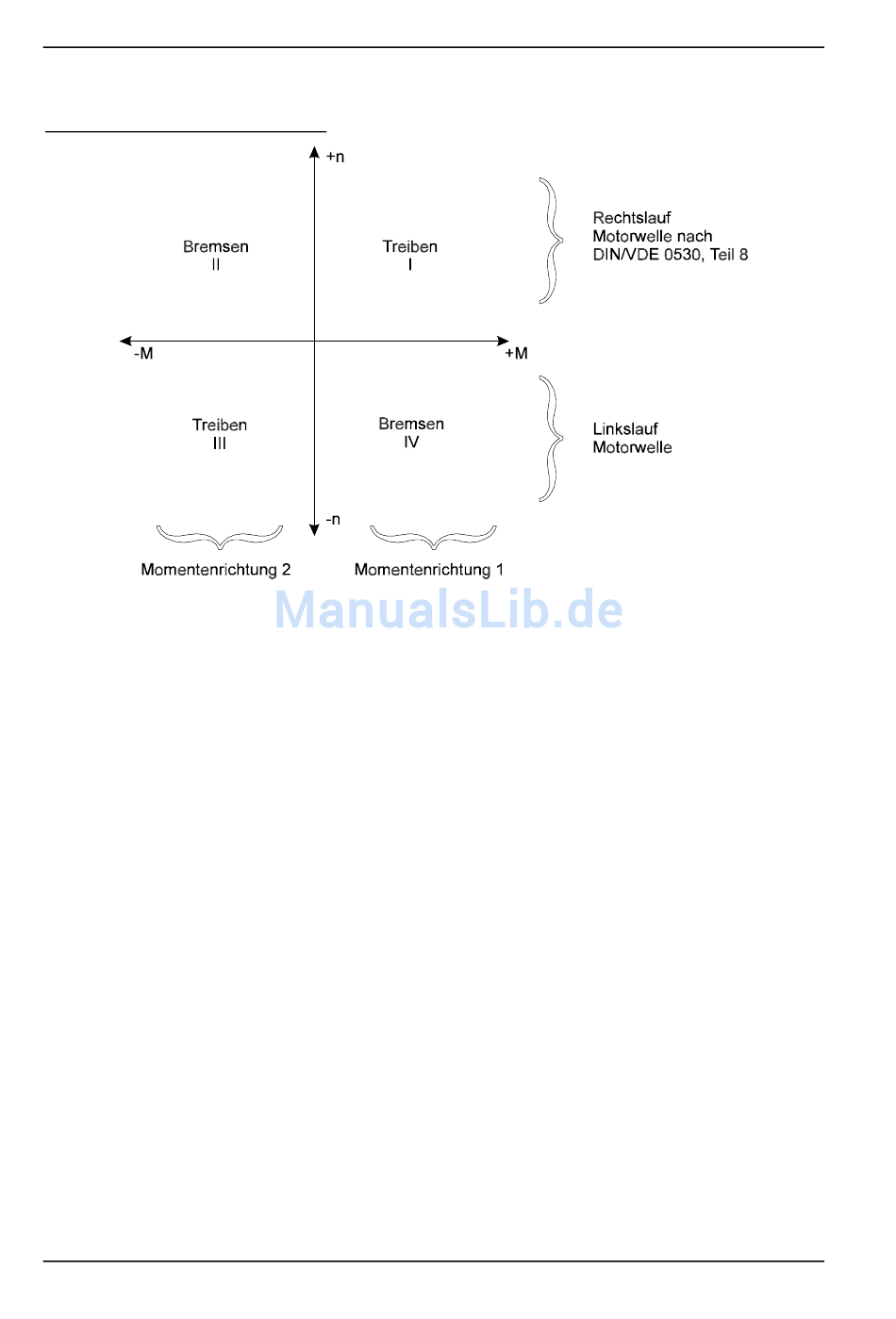

Definition des 4-Quadrantenbetriebs:
Bei positiven Drehzahlsollwert leuchtet die LED H18/grün (=MR1), wenn der Motor angetrieben wird
(Treiben Momentenrichtung 1 = Betrieb im I. Quadranten). Wird die Verdrahtung von Motor und
Stromrichter nach Anschlußvorschlag durchgeführt (Polarität von Anker-, Feld- und Tachoanschluß),
läuft die Welle des Motors im Rechtslauf (= im Uhrzeigersinn).
